Пилотные гидролинии (B) — HITACHI SCX700-2

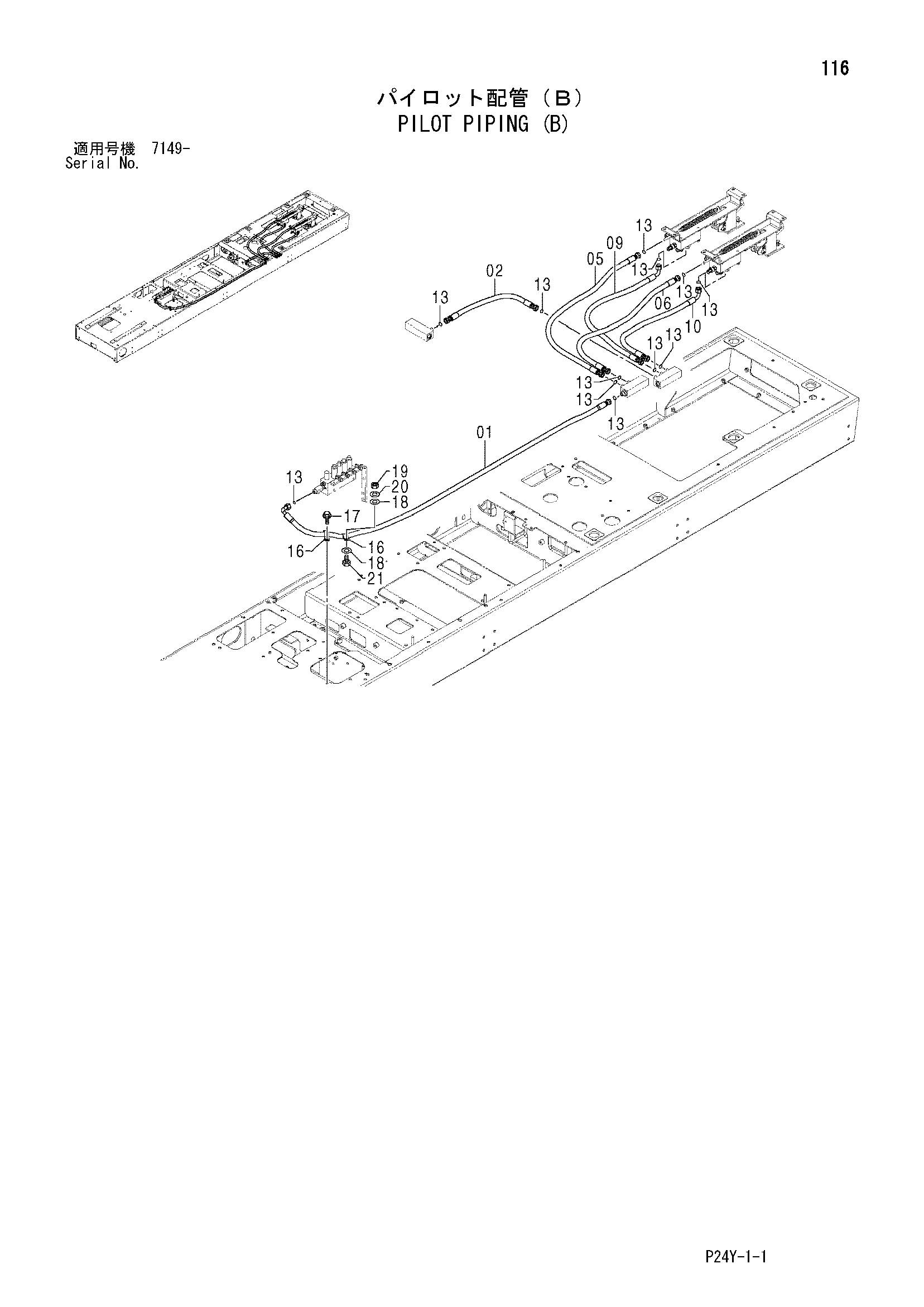

Заводская схема «Пилотные гидролинии (B)» для HITACHI SCX700-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4612038 | Шланг (P2) | 1 |
| 02 | 4311986 | Шланг | 1 |
| 05 | 4612044 | Шланг (AM) | 1 |
| 06 | 4612045 | Шланг (AA) | 1 |
| 09 | 4612046 | Шланг (DM) | 1 |
| 10 | 4612047 | Шланг (DA) | 1 |
| 13 | 4138938 | Уплотнительное кольцо | 12 |
| 16 | 4190263 | Зажим | 2 |
| 17 | J271025 | Болт с шайбой | 1 |
| 17A | J901025 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 18 | A590110 | Плоская шайба | 2 |
| 19 | J950010 | Гайка | 1 |
| 20 | A590910 | Пружинная шайба | 1 |
| 21 | J901025 | Болт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
