Барабан крышка — HITACHI SCX700-2

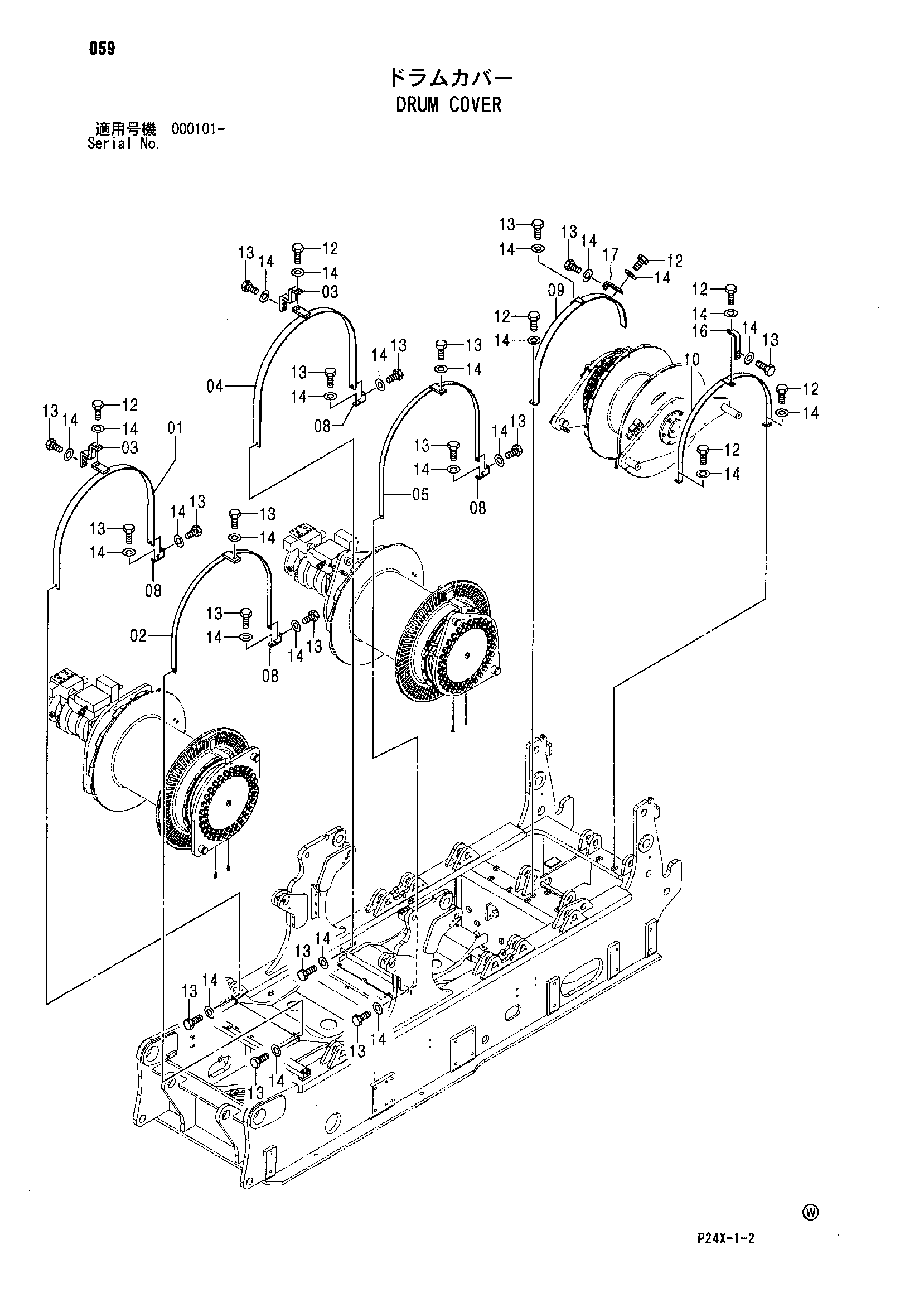

Заводская схема «Барабан крышка» для HITACHI SCX700-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	8098083	Крышка	1
02	8098079	Крышка	1
03	4630491	Кронштейн	2
04	8098087	Крышка	1
05	8098084	Крышка	1
08	4627241	Кронштейн	4
09	8097153	Крышка	1
10	8098127	Крышка	1
12	J901225	Болт	8
13	J901230	Болт	26
14	A590112	Плоская шайба	34
16	4630508	Кронштейн	1
17	4630498	Кронштейн	1

Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
