Пилотный клапан — HITACHI SCX700-2

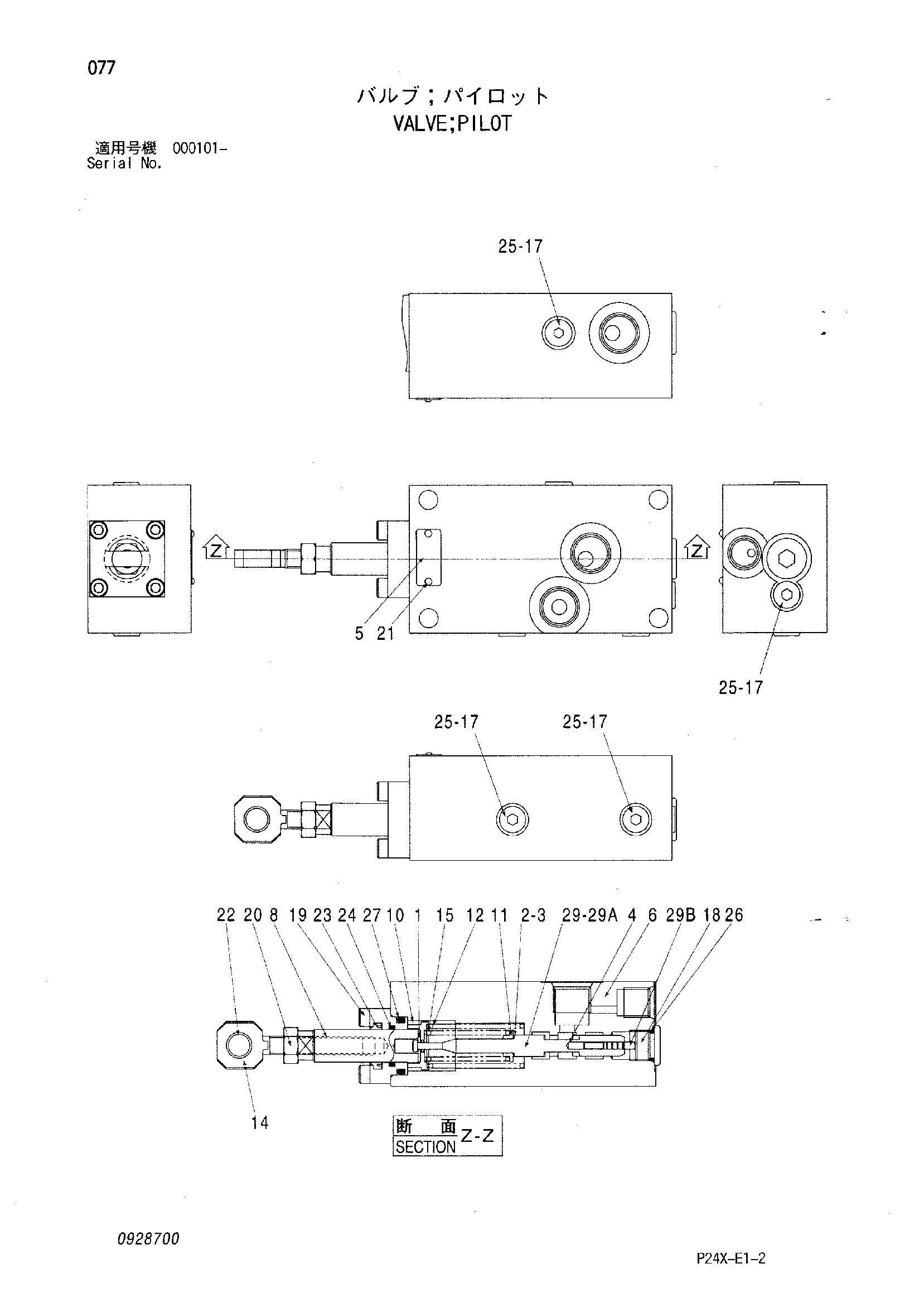

Заводская схема «Пилотный клапан» для HITACHI SCX700-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4484461 | Пилотный клапан | 1 | |
| 1 | 0928701 | Фиксатор | 1 |
| 2 | 0928702 | Регулировочная шайба | 1 |
| 3 | 0928703 | Регулировочная шайба | 1 |
| 4 | 0928704 | Кольцо провод | 1 |
| 6 | 0928705 | Корпус | 1 |
| 8 | 0928706 | Шток | 1 |
| 9 | 0928707 | Крышка | 1 |
| 10 | 0928708 | Держатель | 1 |
| 11 | 0928709 | Держатель | 1 |
| 12 | 0928710 | Пружина | 1 |
| 14 | 0928711 | Ейеболт | 1 |
| 15 | 0928712 | Пружина | 1 |
| 17 | 0343512 | Пробка | 4 |
| 18 | 0309805 | Пробка | 1 |
| 19 | 0353507 | Болт с внутренним шестигранником | 4 |
| 20 | 0928713 | Гайка | 1 |
| 21 | 0794701 | Приводной винт | 2 |
| 22 | 0928714 | Втулка | 1 |
| 23 | 0928715 | Пылезащитное уплотнение | 1 |
| 24 | 954493 | Уплотнительное кольцо | 1 |
| 25 | 4506408 | Уплотнительное кольцо | 4 |
| 26 | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 4509182 | Уплотнительное кольцо | 1 |
| 29 | 0928716 | Золотник в сборе | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
