Портал гидроцилиндр. трубопроводы — HITACHI SCX700-2

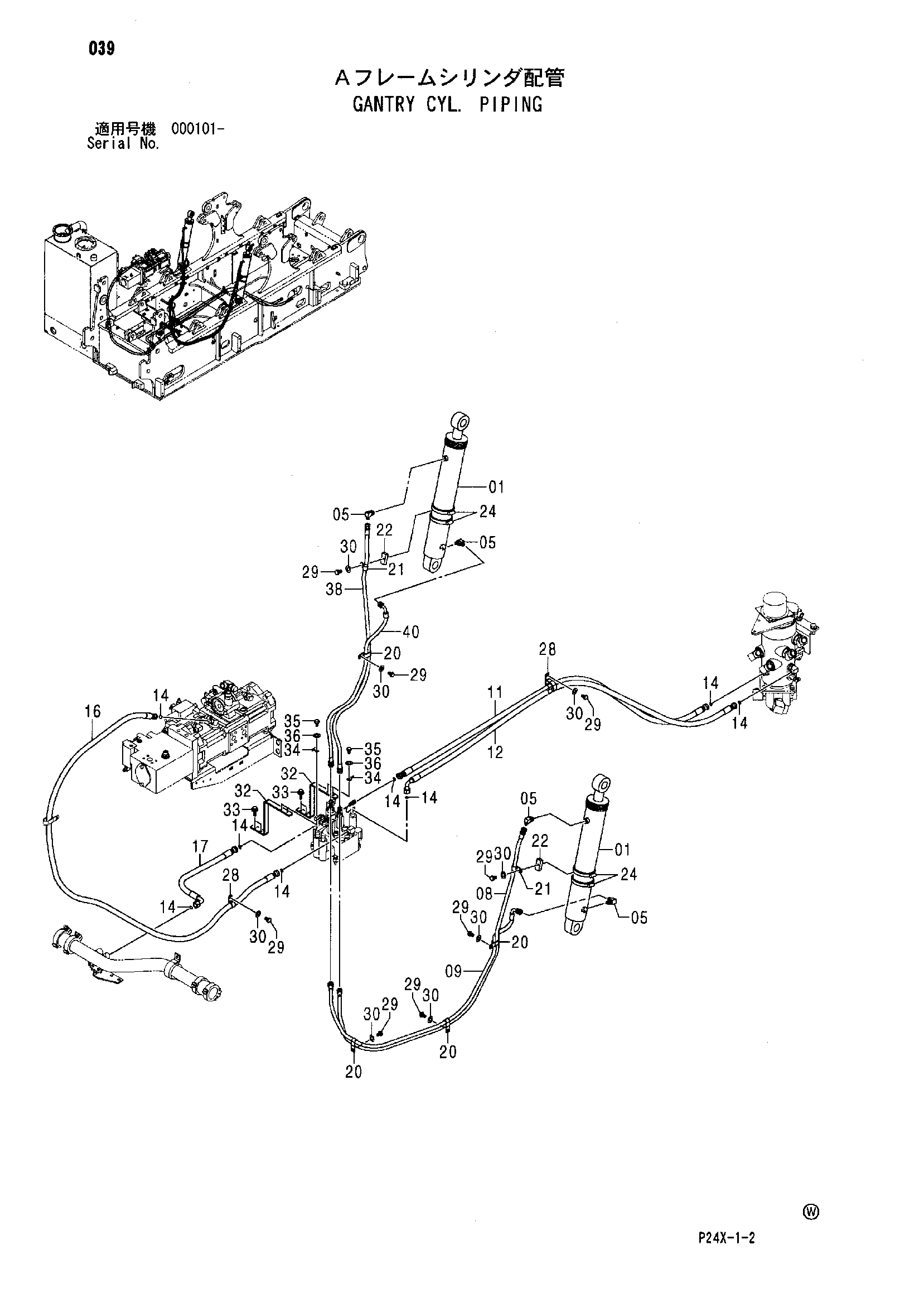

Заводская схема «Портал гидроцилиндр. трубопроводы» для HITACHI SCX700-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4617380 | Гидроцилиндр. масляный | 2 |
| 05 | A852323 | Угловой штуцер | 4 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4305241 | Шланг | 1 |
| 09 | 4315349 | Шланг | 1 |
| 11 | 4208483 | Шланг | 1 |
| 12 | 4208484 | Шланг | 1 |
| 14 | 4138938 | Уплотнительное кольцо | 8 |
| 16 | 4312310 | Шланг | 1 |
| 17 | 4625885 | Шланг | 1 |
| 20 | 4190282 | Зажим | 4 |
| 21 | 4190273 | Зажим | 2 |
| 22 | 4347858 | Седло винта | 2 |
| 24 | 4503469 | Хомут шланга | 4 |
| 28 | 4192034 | Зажим | 1 |
| 29 | J901016 | Болт | 7 |
| 30 | A590110 | Плоская шайба | 7 |
| 32 | 4615042 | Кронштейн | 2 |
| 33 | J271025 | Болт с шайбой | 4 |
| 33A | J901025 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 34 | 4252767 | Кронштейн | 4 |
| 35 | J900612 | Болт | 4 |
| 36 | A590106 | Плоская шайба | 4 |
| 38 | 4293010 | Шланг | 1 |
| 40 | 4241374 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
