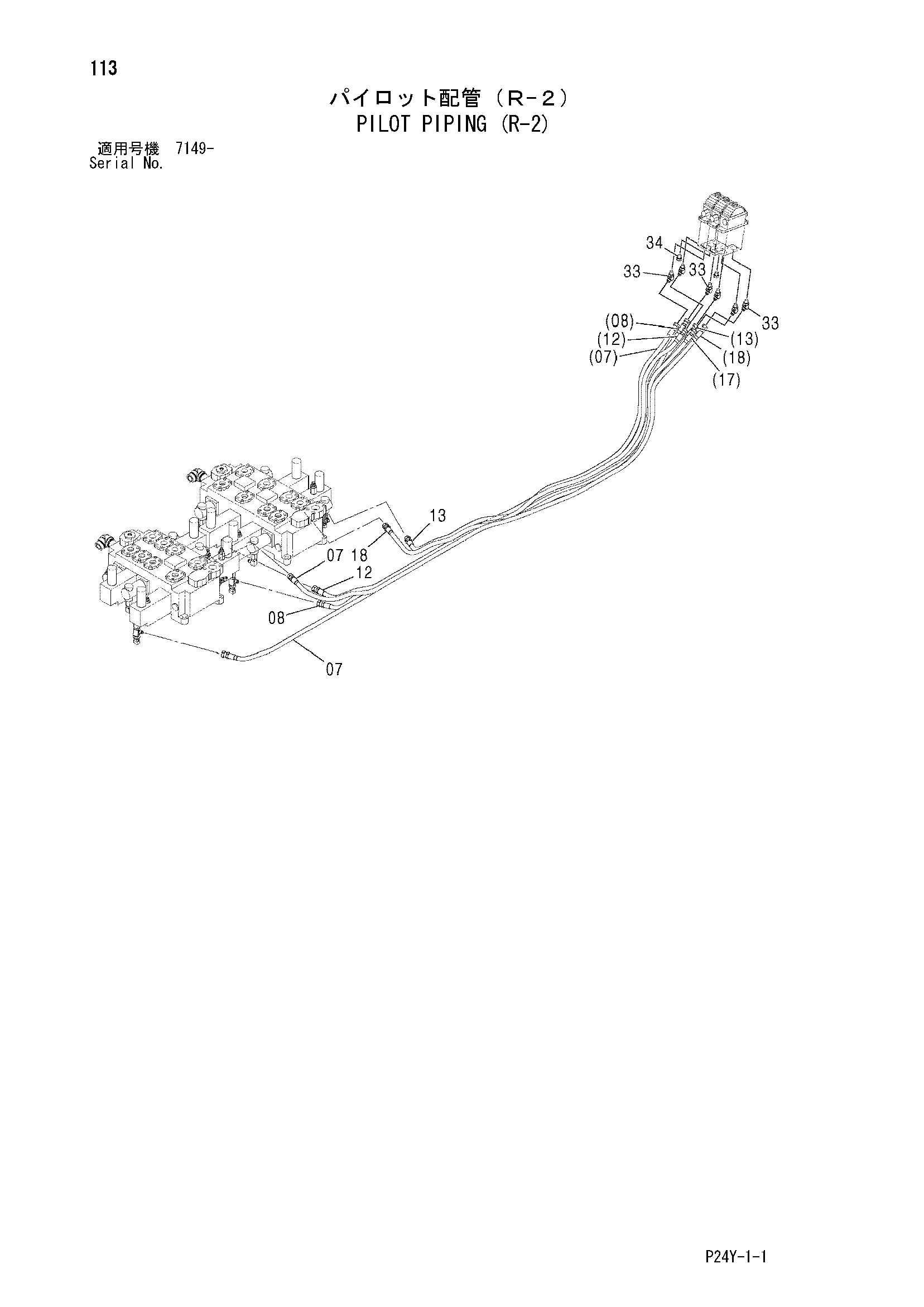

Пилотные гидролинии (R-2) — HITACHI SCX700-2

Заводская схема «Пилотные гидролинии (R-2)» для HITACHI SCX700-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
07	4612014	Шланг (MU)	1
08	4612015	Шланг (MD)	1
12	4612018	Шланг (AU)	1
13	4612019	Шланг (AD)	1
17	4612022	Шланг (HU)	1
18	4612023	Шланг (HD)	1
33	A852223	Угловой штуцер	6
33A	957366	Уплотнительное кольцо	1
34	A885002	Пробка	2
34A	957366	Уплотнительное кольцо	1

Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
