Задний ограничитель — HITACHI SCX700-2

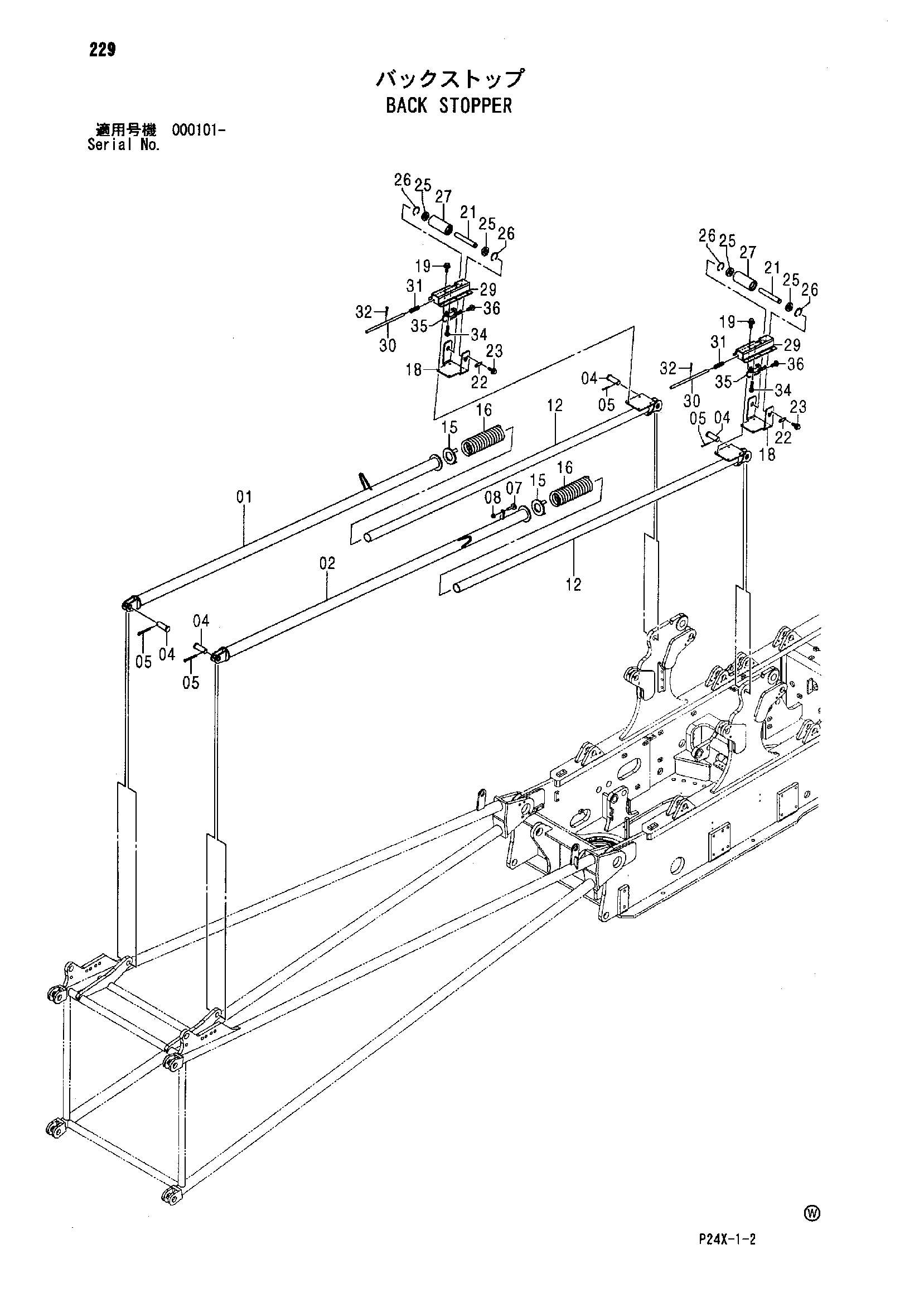

Заводская схема «Задний ограничитель» для HITACHI SCX700-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8097915 | Ограничитель наружный | 1 |
| 02 | 8097916 | Ограничитель наружный | 1 |
| 04 | 3100209 | Палец | 4 |
| 05 | A768063 | Шплинт | 4 |
| 07 | 9763185 | Ответная планка | 1 |
| 08 | J950016 | Гайка | 1 |
| 11 | 8097917 | Ограничитель внутренний | 1 |
| 12 | 8097918 | Ограничитель внутренний | 1 |
| 15 | 9761942 | Седло пружины | 2 |
| 16 | 4625249 | Пружина | 2 |
| 18 | 4624949 | Кронштейн каток | 2 |
| 19 | J271225 | Болт с шайбой | 8 |
| 19A | J901225 | Болт | 1 |
| 19B | J222012 | Шайба | 1 |
| 21 | 4624950 | Палец | 2 |
| 22 | X4245 | Стопорная пластина | 2 |
| 23 | J271020 | Болт с шайбой | 4 |
| 23A | J901020 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 25 | 971195 | Шариковый подшипник | 4 |
| 26 | 940144 | Стопорное кольцо | 4 |
| 27 | 4452243 | Каток направляющая | 2 |
| 29 | 8097832 | Кронштейн | 1 |
| 30 | 4624951 | Шток | 1 |
| 31 | 4624952 | Пружина | 1 |
| 32 | A766040 | Шплинт | 1 |
| 34 | 4624953 | Выключатель концевой | 1 |
| 35 | M430535 | Винт | 4 |
| 36 | M430308 | Винт | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
