Электрооборудование (джакк-уп) — HITACHI SCX700-2

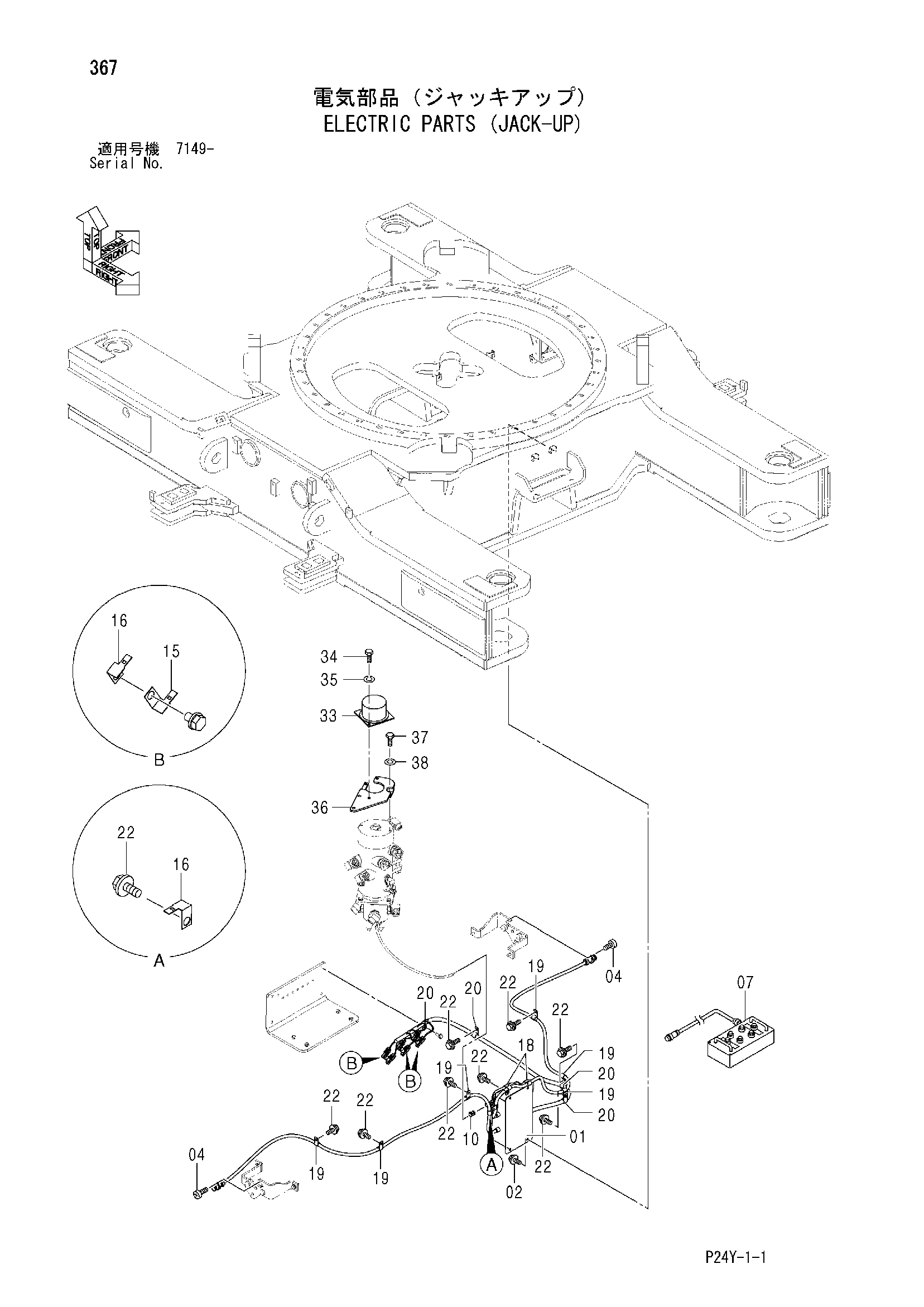

Заводская схема «Электрооборудование (джакк-уп)» для HITACHI SCX700-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4615217 | Короб клемма | 1 |
| 02 | J271020 | Болт с шайбой | 4 |
| 02A | J901020 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 04 | M430310 | Винт | 6 |
| 07 | 4615031 | Короб управление | 1 |
| 10 | 4615219 | Разъём | 1 |
| 15 | 4257159 | Кронштейн | 3 |
| 16 | 4336875 | Кронштейн | 4 |
| 18 | 4190272 | Зажим | 2 |
| 19 | 4190253 | Зажим | 10 |
| 20 | 4190274 | Зажим | 4 |
| 22 | J271020 | Болт с шайбой | 12 |
| 22A | J901020 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 33 | 4612080 | Кольцо слип | 1 |
| 34 | J921016 | Болт | 2 |
| 35 | A590910 | Пружинная шайба | 2 |
| 36 | 8095117 | Кронштейн | 1 |
| 37 | J921020 | Болт | 2 |
| 38 | A590910 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
