Виреринг детали — HITACHI SCX700-2

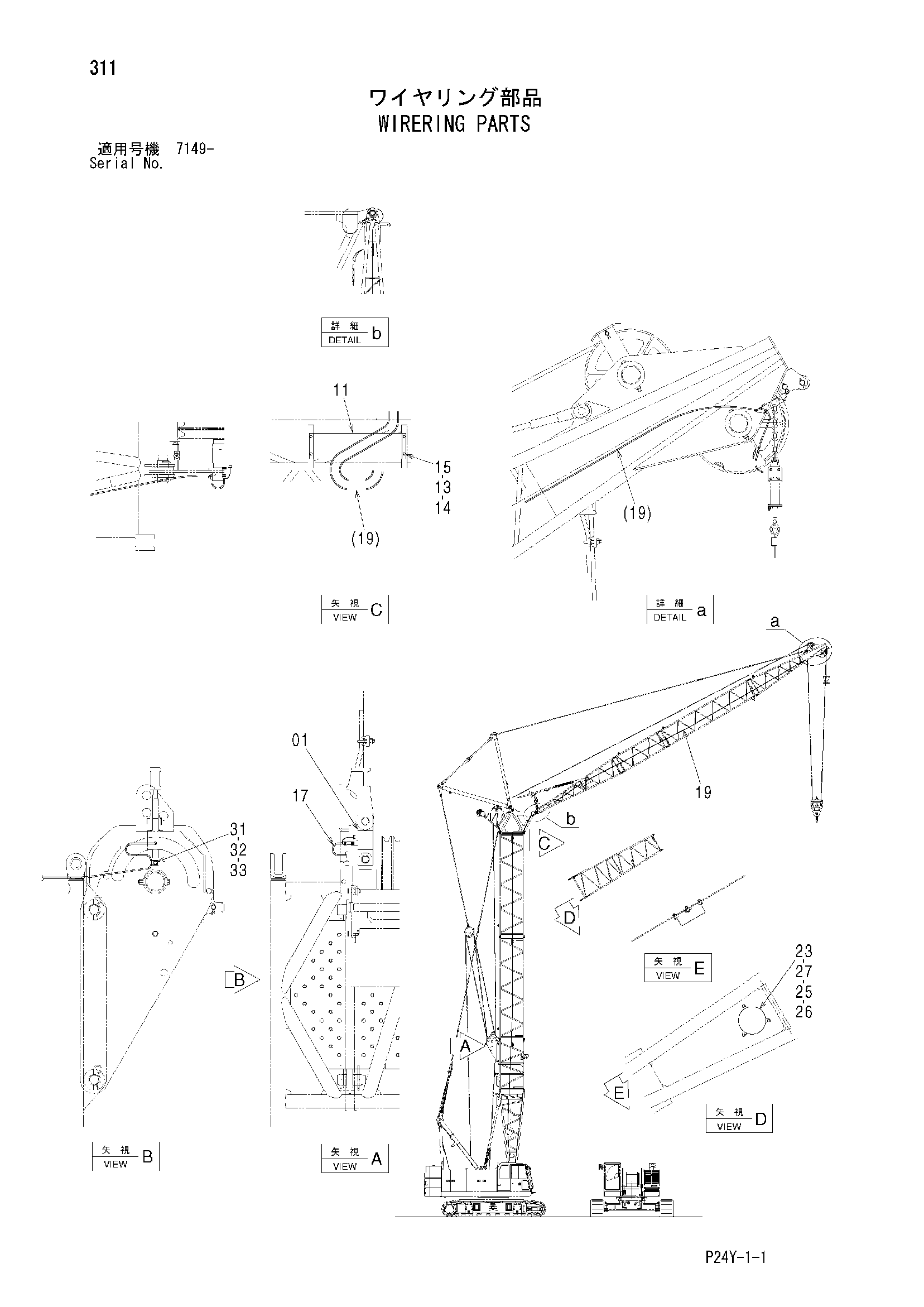

Заводская схема «Виреринг детали» для HITACHI SCX700-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4608246 | Лоад-келл | 1 |
| 11 | 4615488 | Короб клемма | 1 |
| 13 | A590108 | Плоская шайба | 4 |
| 14 | 4030364 | U-образная гайка | 4 |
| 15 | J900825 | Болт | 4 |
| 17 | 4617105 | Жгут проводов | 1 |
| 19 | 4617087 | Жгут проводов | 1 |
| 23 | 4665975 | Указатель угол | 1 |
| 25 | A590108 | Плоская шайба | 3 |
| 26 | 4030364 | U-образная гайка | 3 |
| 27 | J900825 | Болт | 3 |
| 31 | 4190276 | Зажим | 1 |
| 32 | J901016 | Болт | 1 |
| 33 | A590110 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
