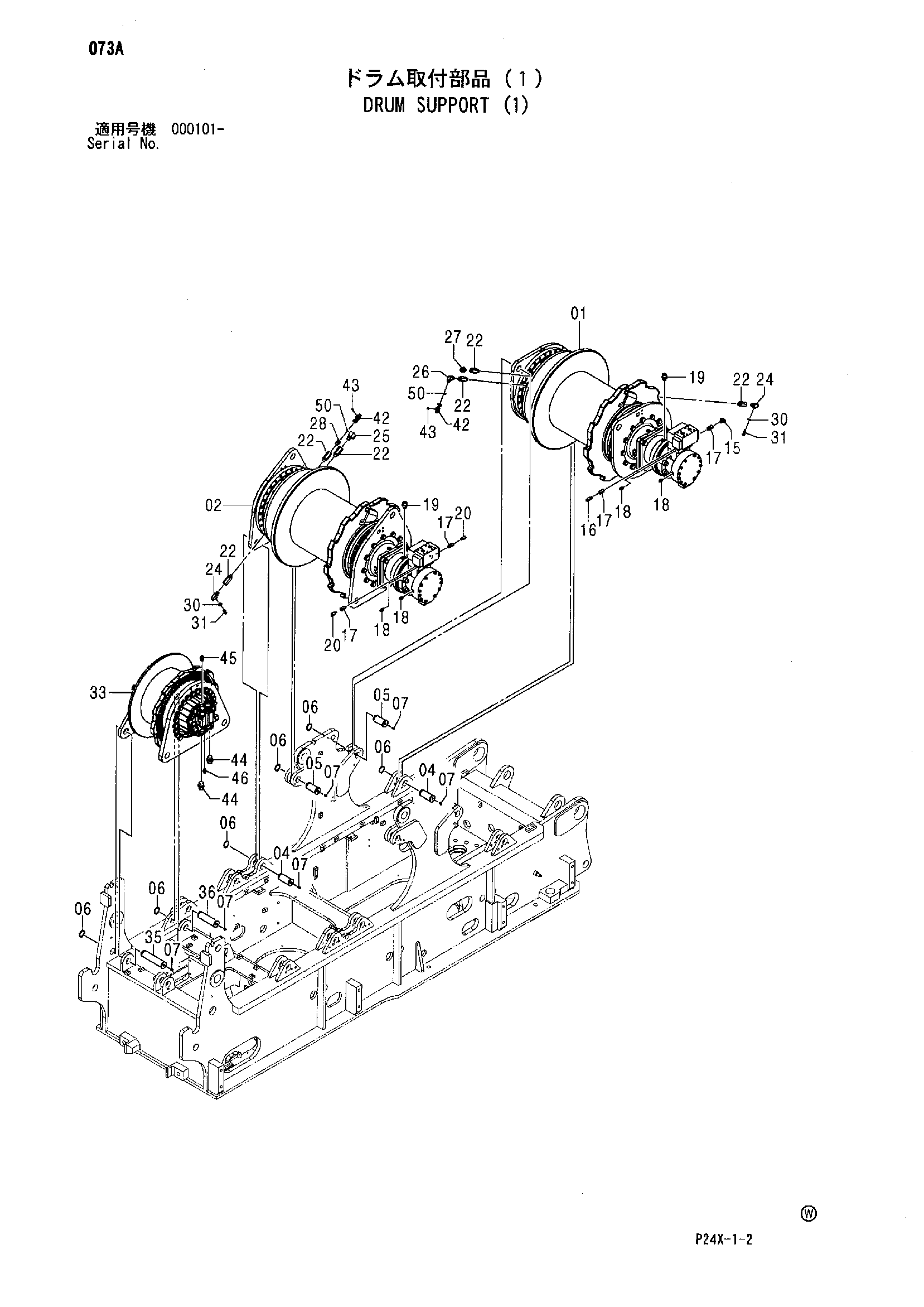

Барабан опора (1) — HITACHI SCX700-2

Заводская схема «Барабан опора (1)» для HITACHI SCX700-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	9241588	Лебёдка	1
02	9242035	Лебёдка	1
04	4608759	Палец	2
05	4608760	Палец	2
06	991345	Стопорное кольцо	6
07	429597	Пробка	6
15	A852523	Тройник	1
15A	957366	Уплотнительное кольцо	1
16	A852423	Тройник	1
16A	957366	Уплотнительное кольцо	1
17	4202565	Адаптер	4
17A	957366	Уплотнительное кольцо	1
18	A852123	Адаптер	4
18A	957366	Уплотнительное кольцо	1
19	A853166	Адаптер	2
19A	4506424	Уплотнительное кольцо	1
20	A852323	Угловой штуцер	2
20A	957366	Уплотнительное кольцо	1
22	4336625	Переходник	6
22A	4506418	Уплотнительное кольцо	1
24	4614639	Тройник	2
24A	4506418	Уплотнительное кольцо	1
25	A853346	Угловой штуцер	1
25A	4506418	Уплотнительное кольцо	1
26	A853344	Угловой штуцер	1
26A	4506418	Уплотнительное кольцо	1
27	A853146	Адаптер	1
27A	4506418	Уплотнительное кольцо	1
28	A853144	Адаптер	1
28A	4506418	Уплотнительное кольцо	1
30	4250261	Прокладка	2
31	4333200	Датчик	2
33	9242440	Стрела дерриккинг барабан	1
35	4608783	Палец	1
36	4608784	Палец	1
42	4624750	Адаптер	2
43	4346128	Штуцер	2
44	A853188	Адаптер	2
44A	4506429	Уплотнительное кольцо	1
45	A853144	Адаптер	1
45A	4506418	Уплотнительное кольцо	1
46	A852133	Адаптер	1
46A	4509180	Уплотнительное кольцо	1
50	4138938	Уплотнительное кольцо	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
