Обратные трубопроводы — HITACHI SCX550-C

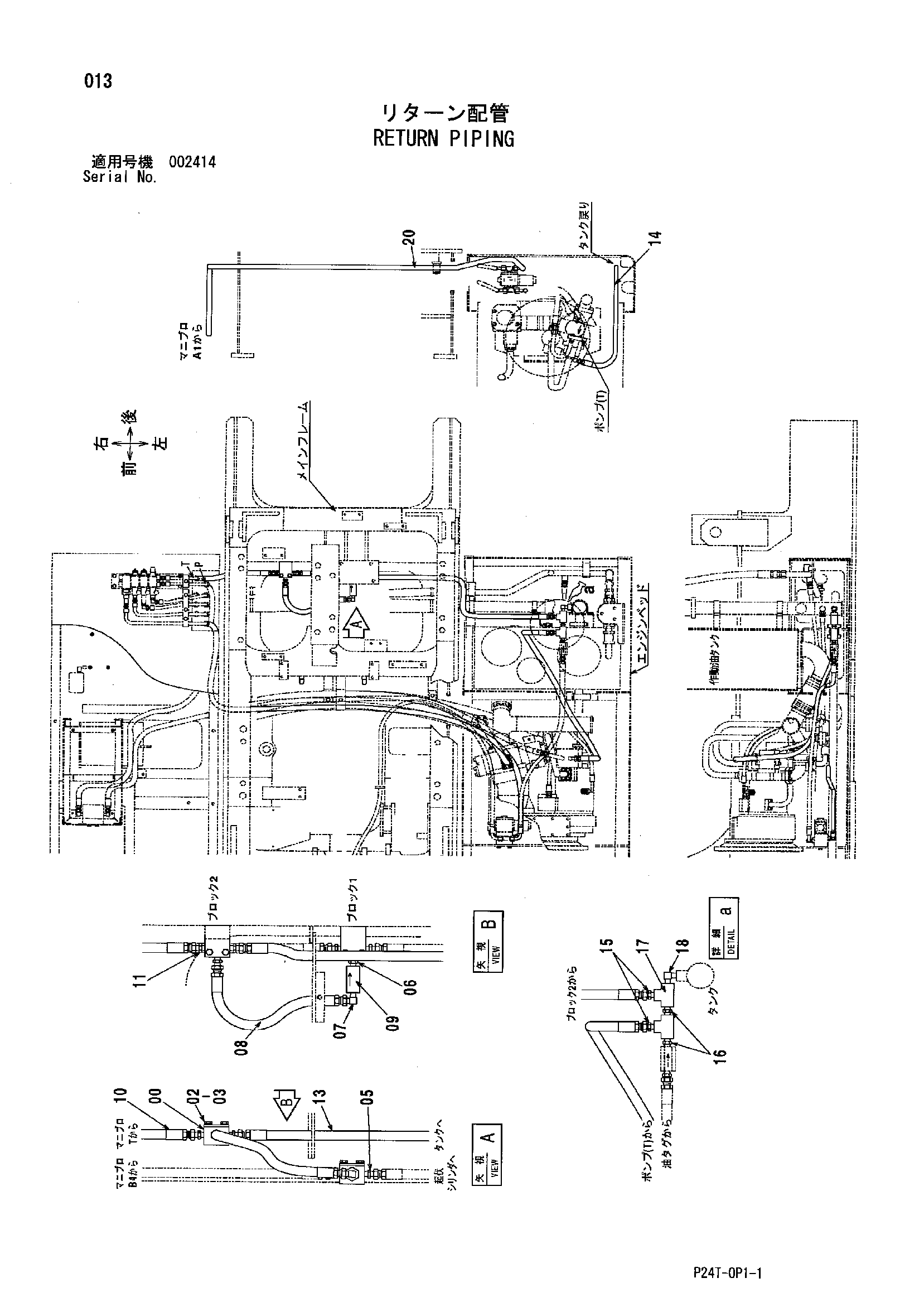

Заводская схема «Обратные трубопроводы» для HITACHI SCX550-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4352459 | Блок | 2 |
| 02 | J901025 | Болт | 4 |
| 03 | A590910 | Пружинная шайба | 4 |
| 05 | 4221287 | Адаптер | 2 |
| 06 | 94-1902 | Адаптер | 1 |
| 07 | 4200315 | Угловой штуцер | 1 |
| 08 | 4306553 | Шланг | 1 |
| 09 | 4112707 | Обратный клапан | 1 |
| 10 | 4263740 | Шланг | 1 |
| 11 | 4221287 | Адаптер | 3 |
| 13 | 4263741 | Шланг | 1 |
| 14 | 4306577 | Шланг | 1 |
| 15 | 4221287 | Адаптер | 2 |
| 16 | 94-1703 | Адаптер | 2 |
| 17 | 94-0662 | Тройник | 2 |
| 18 | 4174587 | Угловой штуцер | 1 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | 4354572 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX550-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
