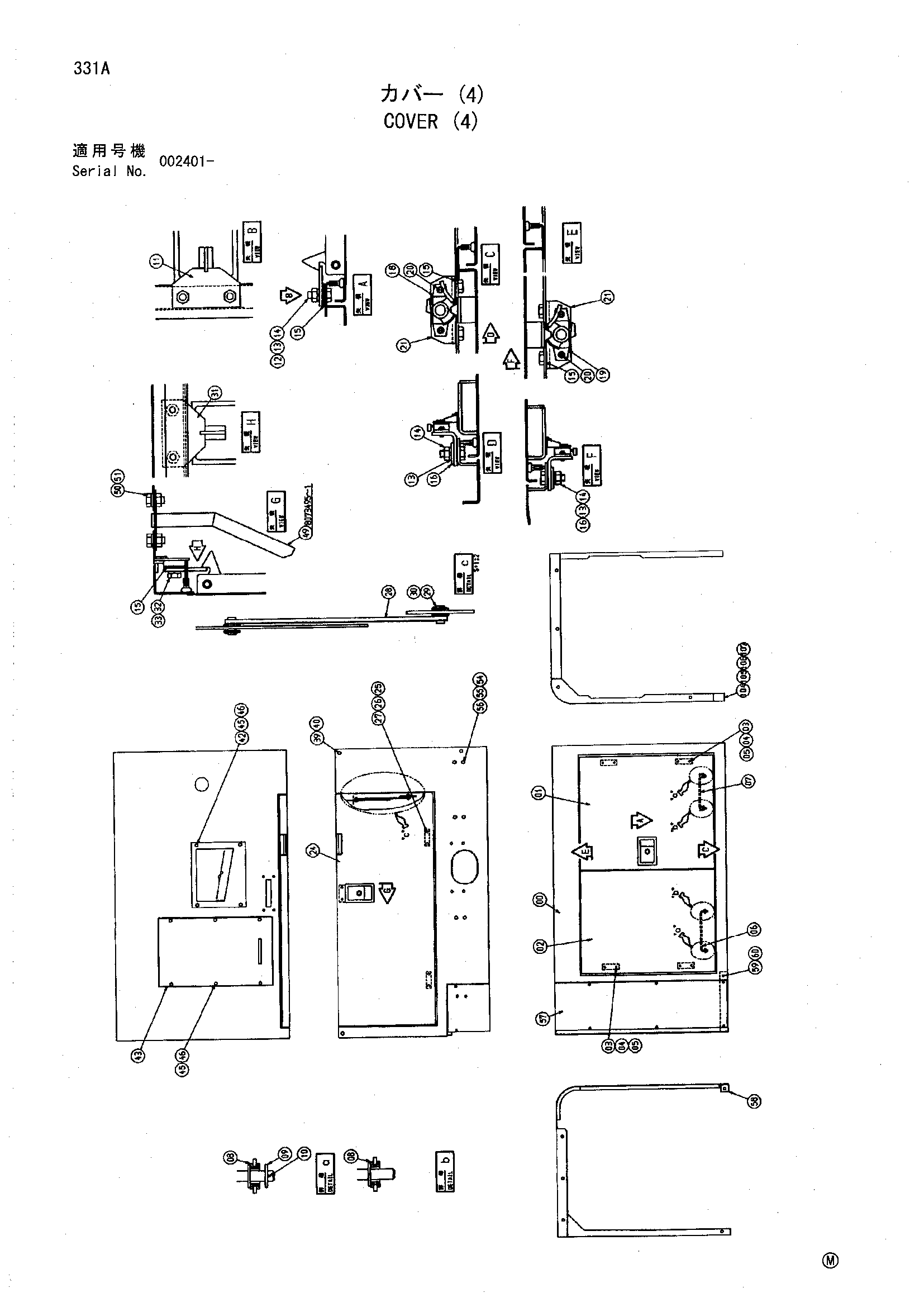

Облицовка (4) — HITACHI SCX550-C

Заводская схема «Облицовка (4)» для HITACHI SCX550-C. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5008460	Крышка	1
01	7031918	Дверь	1
02	7042786	Дверь	1
03	A590110	Плоская шайба	8
04	A590910	Пружинная шайба	8
05	J950010	Гайка	8
06	9742293	Стойка	1
07	9742292	Стойка	1
08	4330808	Резиновая втулка	4
09	A590108	Плоская шайба	2
10	A762013	Шплинт	2
11	4330979	Замок	1
12	J901030	Болт	2
13	A590910	Пружинная шайба	6
14	J950010	Гайка	6
15	4330984	Регулировочная шайба	10
16	J217083	Шайба	4
18	4346579	Замок	1
19	4346580	Замок	1
20	J680412	Винт с шайбой	4
21	4346147	Кронштейн	2
24	7042854	Рооф	1
25	A590110	Плоская шайба	4
26	A590910	Пружинная шайба	4
27	J950010	Гайка	4
28	9742291	Стойка	1
29	A590112	Плоская шайба	4
30	A762018	Шплинт	2
31	4330980	Замок	1
32	J901016	Болт	2
33	A590910	Пружинная шайба	2
39	J901020	Болт	3
40	A590910	Пружинная шайба	3
42	8089240	Крышка	1
43	9759150	Крышка	1
45	J901020	Болт	10
46	A590910	Пружинная шайба	10
49	8073495	Направляющая	1
50	J901020	Болт	4
51	A590910	Пружинная шайба	4
54	J901020	Болт	8
55	A590910	Пружинная шайба	8
56	J950010	Гайка	8
57	8089000	Рооф	1
58	9759257	Кронштейн	1
59	J901020	Болт	9
60	A590910	Пружинная шайба	9
104	J901230	Болт	4
105	A590912	Пружинная шайба	4
106	A590112	Плоская шайба	4
107	J950012	Гайка	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI SCX550-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
