Гидроцилиндр трубопроводы — HITACHI SCX550-C

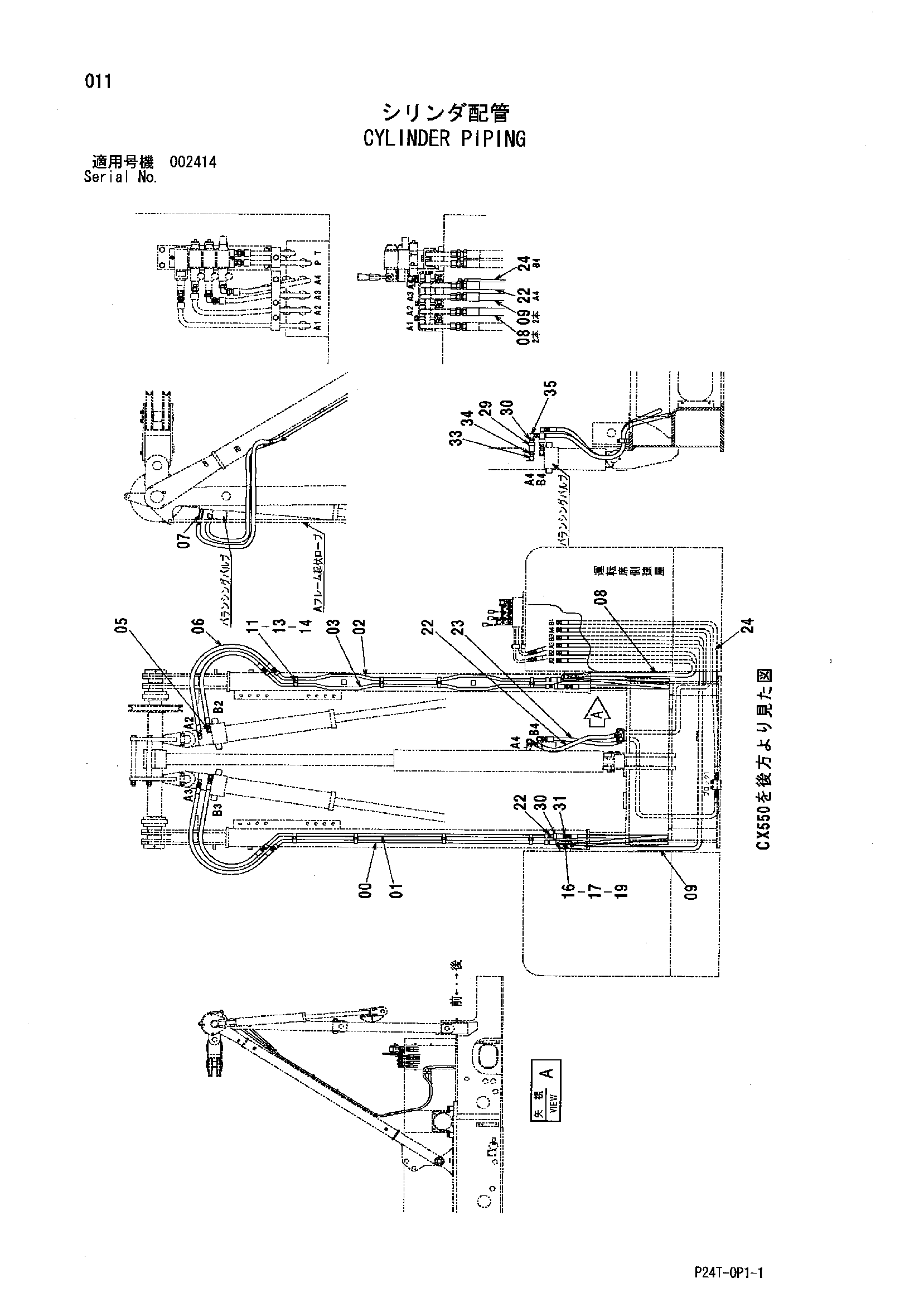

Заводская схема «Гидроцилиндр трубопроводы» для HITACHI SCX550-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9765071 | Трубка | 1 |
| 01 | 9765072 | Трубка | 1 |
| 02 | 9765073 | Трубка | 1 |
| 03 | 9765074 | Трубка | 1 |
| 05 | 4200315 | Угловой штуцер | 4 |
| 06 | 4354573 | Шланг | 4 |
| 07 | 4172053 | Адаптер | 1 |
| 08 | 4306584 | Шланг | 2 |
| 09 | 4352228 | Шланг | 2 |
| 11 | 4053593 | Хомут трубки | 8 |
| 13 | J901045 | Болт | 8 |
| 14 | A590910 | Пружинная шайба | 8 |
| 16 | 4285722 | Резиновая прокладка | 3 |
| 17 | 4285723 | Хомут трубки | 3 |
| 19 | J271270 | Болт с шайбой | 3 |
| 19A | J901270 | Болт | 1 |
| 19B | J222012 | Шайба | 1 |
| 21 | 4200315 | Угловой штуцер | 2 |
| 22 | 4642984 | Шланг | 1 |
| 23 | 4642953 | Шланг | 1 |
| 24 | 4306577 | Шланг | 1 |
| 26 | 4345078 | Резиновая прокладка | 5 |
| 27 | 4044420 | Защитный кожух | 30 |
| 29 | 4033130 | Самоуплотняющееся соединение | 6 |
| 29A | 4048091 | Пылезащитный колпачок | 1 |
| 30 | 4033129 | Самоуплотняющееся соединение | 6 |
| 30A | 4048090 | Пылезащитный колпачок | 1 |
| 31 | 4154653 | Адаптер | 4 |
| 33 | 94-0631 | Угловой штуцер | 2 |
| 34 | 94-1902 | Адаптер | 2 |
| 35 | 4154658 | Угловой штуцер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX550-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
