Противовес индикатор устройство — HITACHI SCX550-C

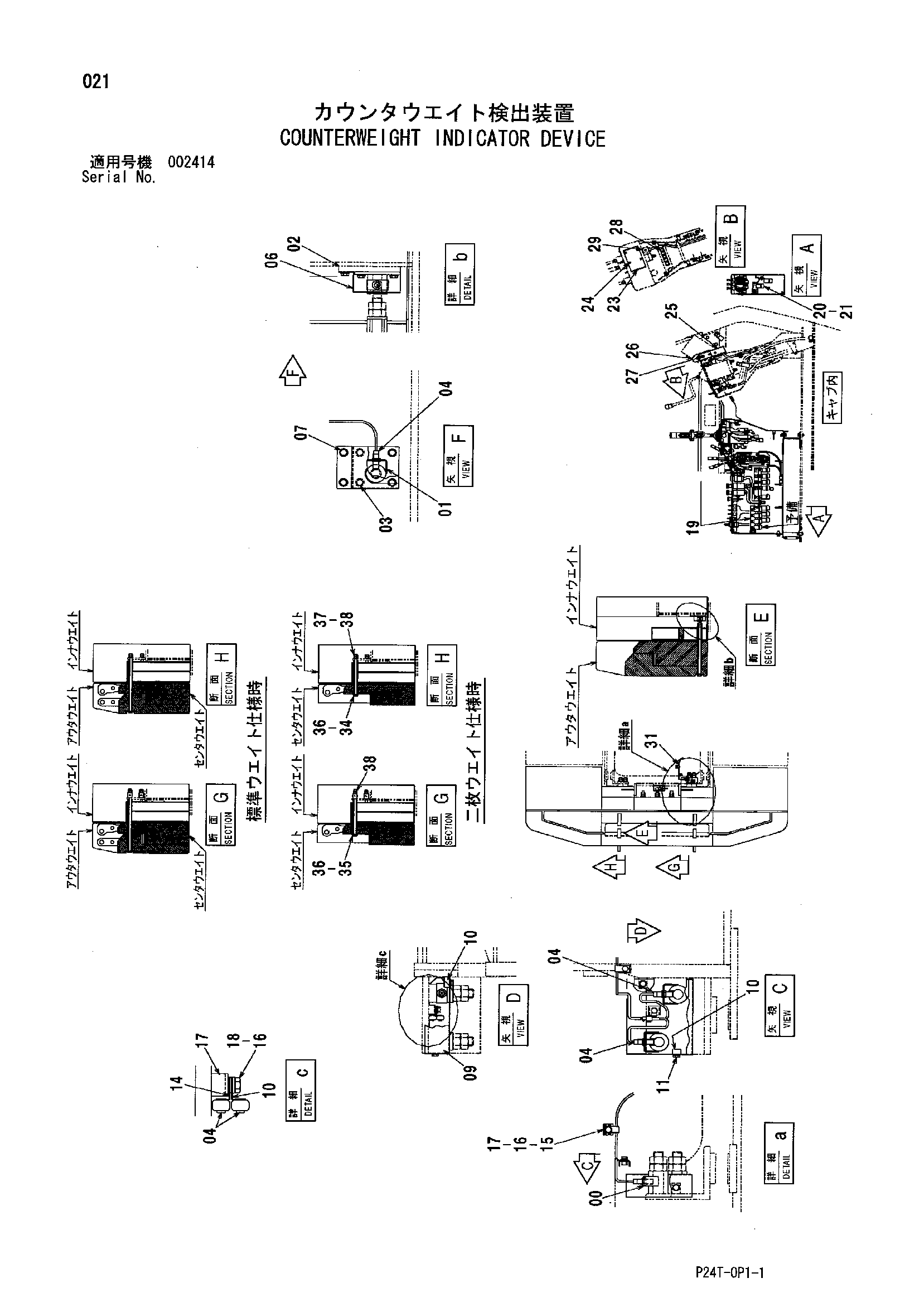

Заводская схема «Противовес индикатор устройство» для HITACHI SCX550-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8074152 | Проставка | 2 |
| 01 | 8102335 | Кронштейн | 1 |
| 02 | 4643011 | Седло винта | 1 |
| 03 | J271230 | Болт с шайбой | 4 |
| 03A | J901230 | Болт | 1 |
| 03B | J222012 | Шайба | 1 |
| 04 | 4408938 | Выключатель | 3 |
| 06 | 4643055 | Крышка | 1 |
| 07 | J271220 | Болт с шайбой | 2 |
| 07A | J901220 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 09 | 3106404 | Крышка | 1 |
| 10 | 4191435 | Седло винта | 2 |
| 11 | J271020 | Болт с шайбой | 2 |
| 11A | J901020 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 13 | 4257159 | Кронштейн | 2 |
| 14 | 4336875 | Кронштейн | 1 |
| 15 | 4190276 | Зажим | 4 |
| 16 | J271020 | Болт с шайбой | 6 |
| 16A | J901020 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 17 | 9733476 | Седло винта | 6 |
| 18 | A590110 | Плоская шайба | 2 |
| 19 | 9762429 | Кронштейн | 1 |
| 20 | 4251588 | Реле | 3 |
| 21 | J460616 | Винт с шайбой | 3 |
| 23 | 4489110 | Кронштейн | 1 |
| 24 | J450614 | Винт с шайбой | 4 |
| 25 | 8095661 | Фонарь | 1 |
| 26 | 3097651 | Крышка | 1 |
| 27 | J650510 | Винт | 6 |
| 28 | 4192018 | Зажим | 1 |
| 29 | 4207698 | Резиновая втулка | 1 |
| 31 | 2052870 | Жгут проводов | 1 |
| 34 | 4369839 | Болт | 1 |
| 35 | 4351361 | Болт | 1 |
| 36 | 4352950 | Шайба | 2 |
| 37 | 4114408 | Шайба | 1 |
| 38 | J953030 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX550-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
