Гусеничная рама (2)<500>[STD] — HITACHI SCX550-C

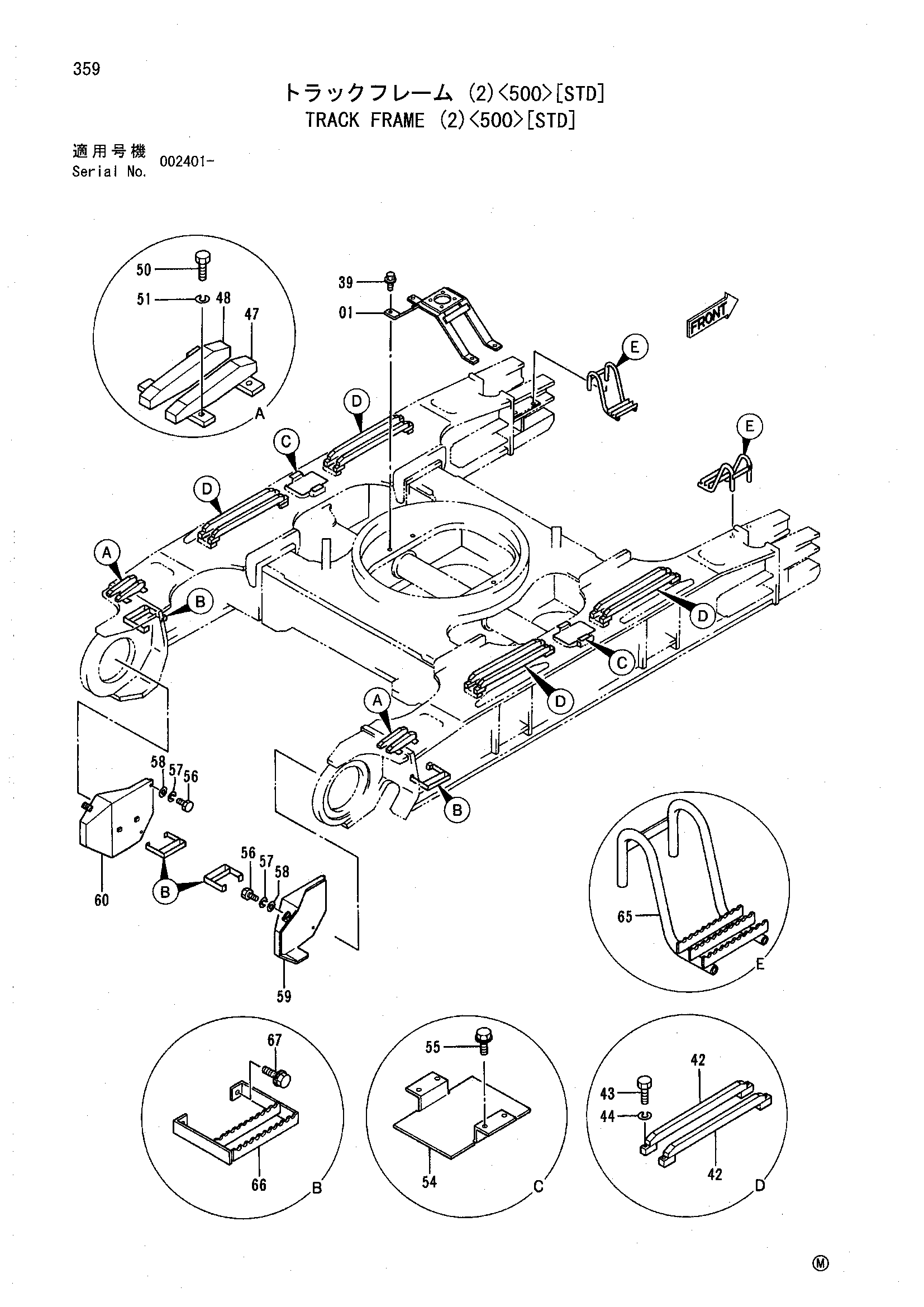

Заводская схема «Гусеничная рама (2)<500>[STD]» для HITACHI SCX550-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Гусеничная рама (2)<500>[STD] HITACHI SCX550-C](/catalog-drawings/92/924cc4d5-990d-4080-af24-e65c9a6ddda3.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8059610 | Кронштейн | 1 |
| 39 | J271235 | Болт с шайбой | 4 |
| 39A | J901235 | Болт | 1 |
| 39B | J222012 | Шайба | 1 |
| 42 | 9742730 | Направляющая башмак | 8 |
| 43 | J901660 | Болт | 16 |
| 44 | A590916 | Пружинная шайба | 16 |
| 47 | 8056265 | Направляющая башмак | 2 |
| 48 | 8056752 | Направляющая башмак | 2 |
| 50 | J901640 | Болт | 8 |
| 51 | A590916 | Пружинная шайба | 8 |
| 54 | 4339006 | Крышка | 2 |
| 55 | J271225 | Болт с шайбой | 8 |
| 55A | J901225 | Болт | 1 |
| 55B | J222012 | Шайба | 1 |
| 56 | J901225 | Болт | 8 |
| 57 | A590912 | Пружинная шайба | 8 |
| 58 | A590112 | Плоская шайба | 8 |
| 59 | 8059527 | Крышка | 1 |
| 60 | 8059509 | Крышка | 1 |
| 65 | 8059534 | Ступень | 2 |
| 66 | 9743138 | Ступень | 4 |
| 67 | J271230 | Болт с шайбой | 8 |
| 67A | J901230 | Болт | 1 |
| 67B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX550-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
