Ковш дополнительный.-гусёк стрелы — HITACHI SCX550-C

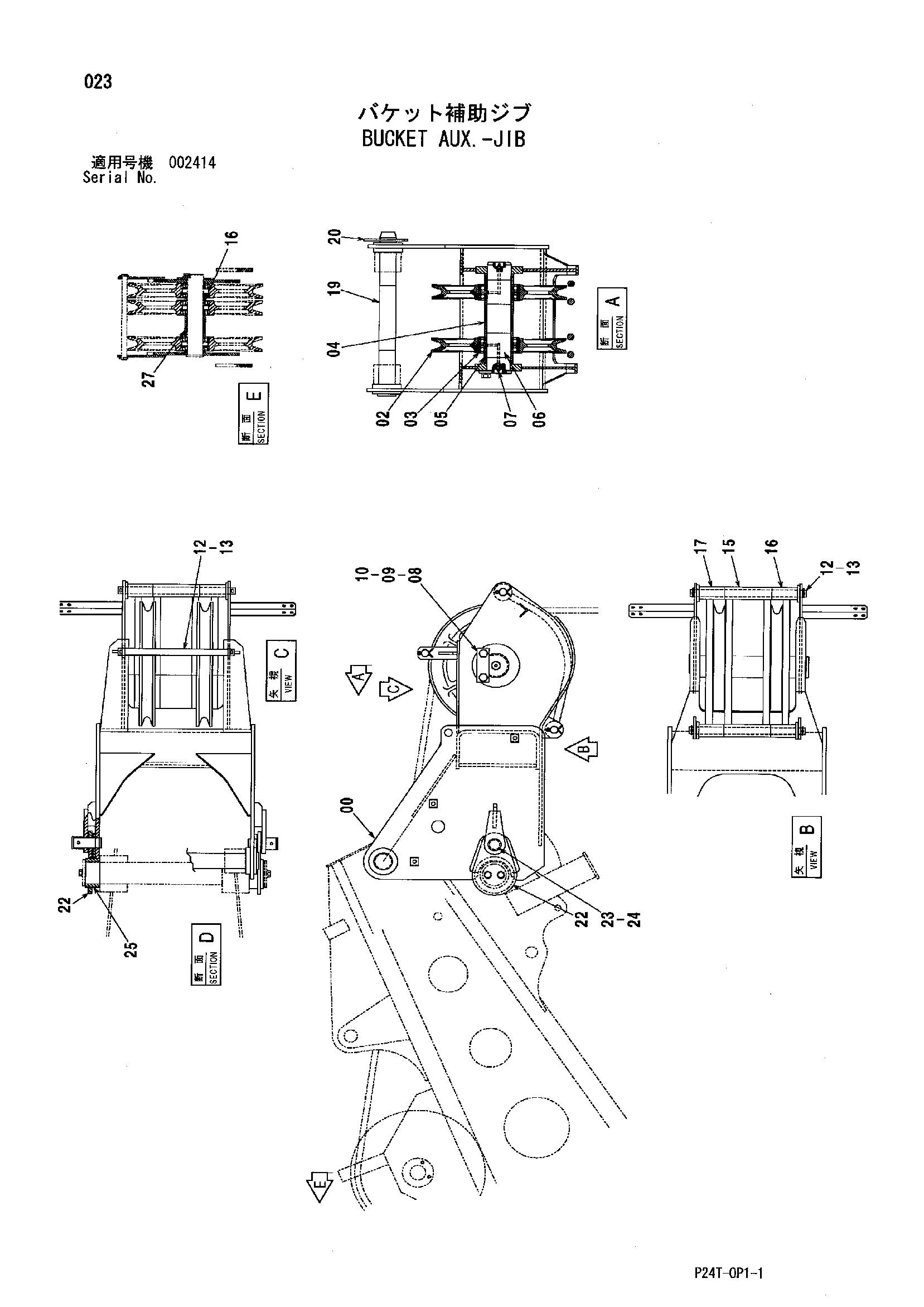

Заводская схема «Ковш дополнительный.-гусёк стрелы» для HITACHI SCX550-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6024081 | Гусёк стрелы | 1 |
| 02 | 3080673 | Канатный блок | 2 |
| 03 | 950386 | Шариковый подшипник | 4 |
| 04 | 4642961 | Проставка | 1 |
| 05 | 4440423 | Проставка | 2 |
| 06 | 3106381 | Мост | 1 |
| 07 | J75481 | Пресс-маслёнка | 2 |
| 08 | X4248 | Стопорная пластина | 1 |
| 09 | J932035 | Болт | 2 |
| 10 | A590920 | Пружинная шайба | 2 |
| 12 | 4066773 | Палец | 3 |
| 13 | A768050 | Шплинт | 6 |
| 15 | 8102309 | Направляющая каната | 1 |
| 16 | 8080869 | Направляющая каната | 1 |
| 17 | 8080870 | Направляющая каната | 1 |
| 19 | 4315109 | Палец | 1 |
| 20 | 4043750 | Стопорный палец | 1 |
| 22 | 4642968 | Тяга | 2 |
| 23 | 4407392 | Палец | 2 |
| 24 | A761080 | Шплинт | 2 |
| 25 | 4642962 | Проставка | 2 |
| 27 | 4643191 | Проставка | 1 |
| 28 | 4281244 | Проставка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX550-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
