Коллектор блок трубопроводы — HITACHI SCX550-C

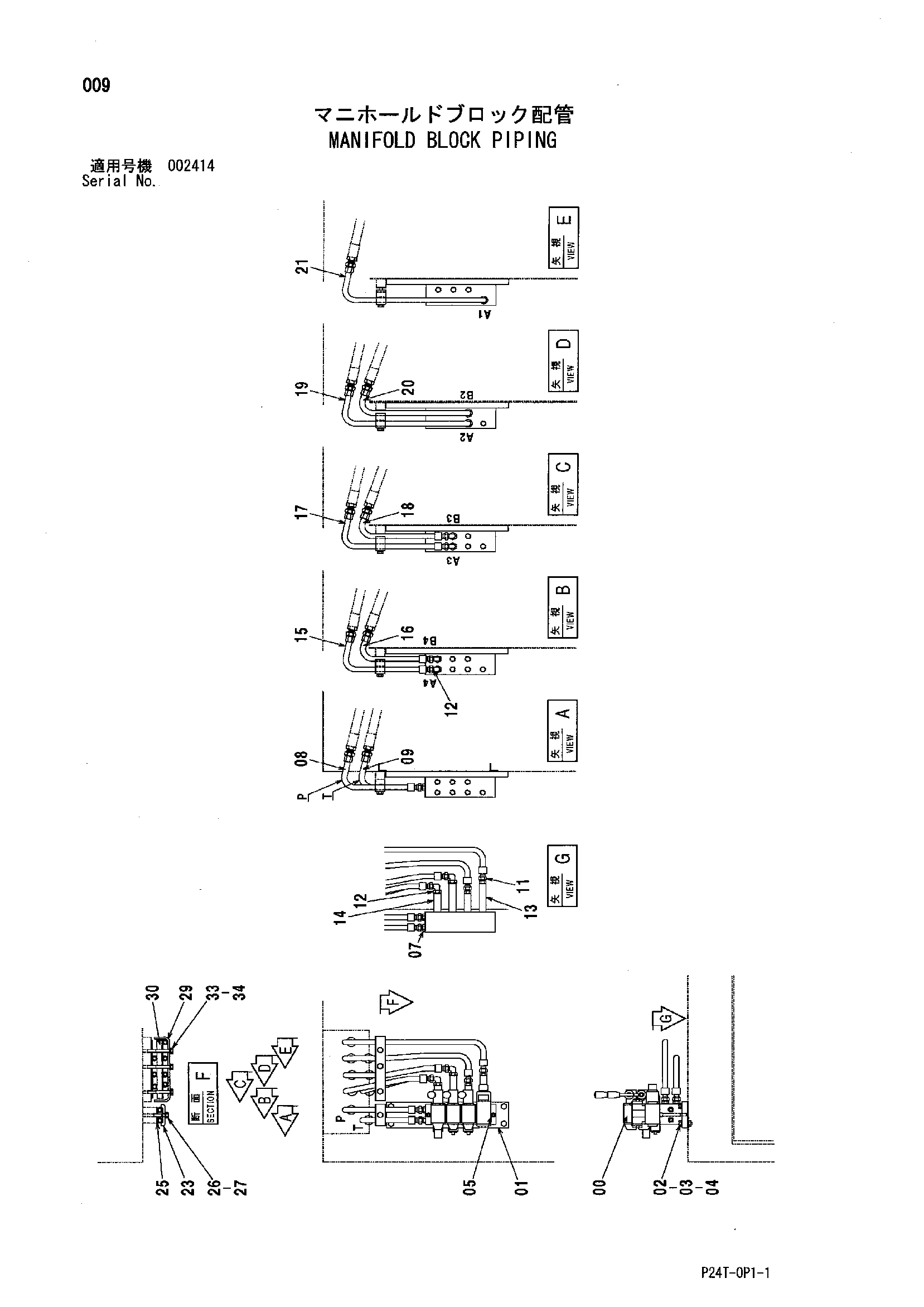

Заводская схема «Коллектор блок трубопроводы» для HITACHI SCX550-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4353386 | Блок коллектор | 1 |
| 01 | 4352538 | Пластина | 1 |
| 02 | J901040 | Болт | 4 |
| 03 | A590910 | Пружинная шайба | 4 |
| 04 | J950010 | Гайка | 4 |
| 05 | M340880 | Болт с внутренним шестигранником | 2 |
| 07 | 4219324 | Адаптер | 2 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 9744987 | Трубка | 1 |
| 09 | 9744988 | Трубка | 1 |
| 11 | 4219324 | Адаптер | 3 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4154671 | Угловой штуцер | 4 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4202566 | Адаптер | 3 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4347933 | Адаптер | 4 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 9744989 | Трубка | 1 |
| 16 | 9744990 | Трубка | 1 |
| 17 | 9744991 | Трубка | 1 |
| 18 | 9744992 | Трубка | 1 |
| 19 | 9744993 | Трубка | 1 |
| 20 | 9744994 | Трубка | 1 |
| 21 | 9744995 | Трубка | 1 |
| 23 | 4357298 | Хомут трубки | 1 |
| 25 | 4347928 | Резиновая прокладка | 1 |
| 26 | J901040 | Болт | 1 |
| 27 | A590910 | Пружинная шайба | 1 |
| 29 | 4347929 | Кронштейн | 1 |
| 30 | 4347930 | Пластина | 1 |
| 32 | 4347932 | Резиновая прокладка | 2 |
| 33 | J901075 | Болт | 3 |
| 34 | A590910 | Пружинная шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX550-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
