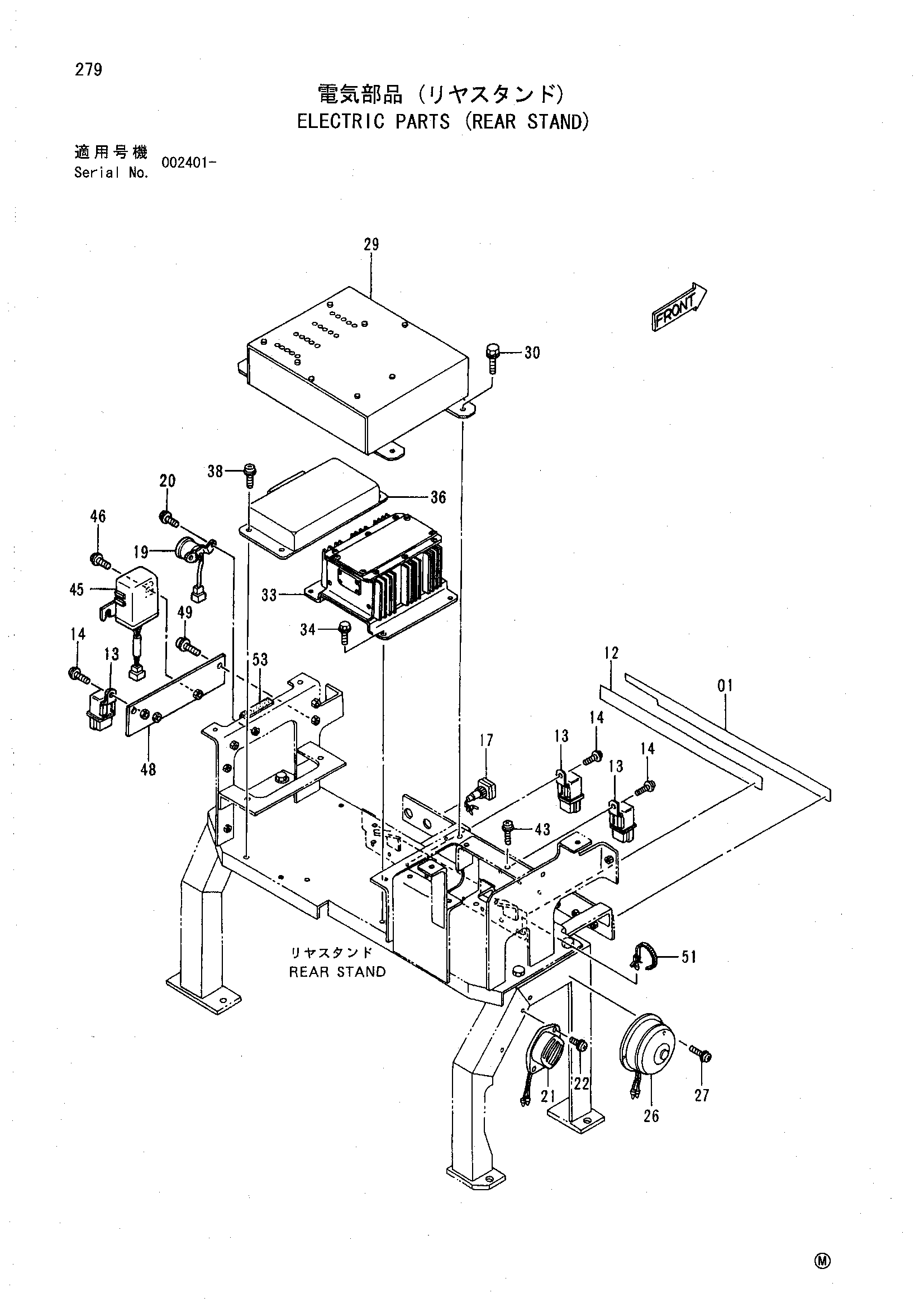

Электрооборудование (задний стойка) — HITACHI SCX550-C
Заводская схема «Электрооборудование (задний стойка)» для HITACHI SCX550-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3089313 | Информационная табличка (японский) | 1 |
| 01 | 3074128 | Информационная табличка (английский) | 1 |
| 12 | 3080162 | Информационная табличка (японский) | 1 |
| 12 | 3074129 | Информационная табличка (английский) | 1 |
| 13 | 4251588 | Реле | 15 |
| 14 | J460616 | Винт с шайбой | 15 |
| 17 | 4335063 | Зуммер | 1 |
| 19 | 4258403 | Зуммер | 1 |
| 20 | J460516 | Винт с шайбой | 2 |
| 21 | 4471322 | Зуммер | 1 |
| 22 | J460416 | Винт с шайбой | 2 |
| 26 | 947457 | Белл | 1 |
| 27 | J450310 | Винт с шайбой | 2 |
| 30 | J271025 | Болт с шайбой | 4 |
| 30A | J901025 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 33 | 9150215 | Контроллер (хксм-2) | 1 |
| 34 | J260614 | Болт с шайбой | 4 |
| 34A | J900614 | Болт | 1 |
| 34B | A590106 | Шайба | 1 |
| 36 | 4325825 | Блок управление | 1 |
| 38 | J460616 | Винт с шайбой | 4 |
| 43 | J450625 | Винт с шайбой | 4 |
| 45 | 4452160 | Контроллер | 1 |
| 46 | J460616 | Винт с шайбой | 2 |
| 48 | 9759258 | Кронштейн | 1 |
| 49 | J460616 | Винт с шайбой | 2 |
| 51 | 4254600 | Зажим | 2 |
| 53 | 4352907 | Амортизатор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX550-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
