Поддерживающий каток [STD] — HITACHI SCX550-C

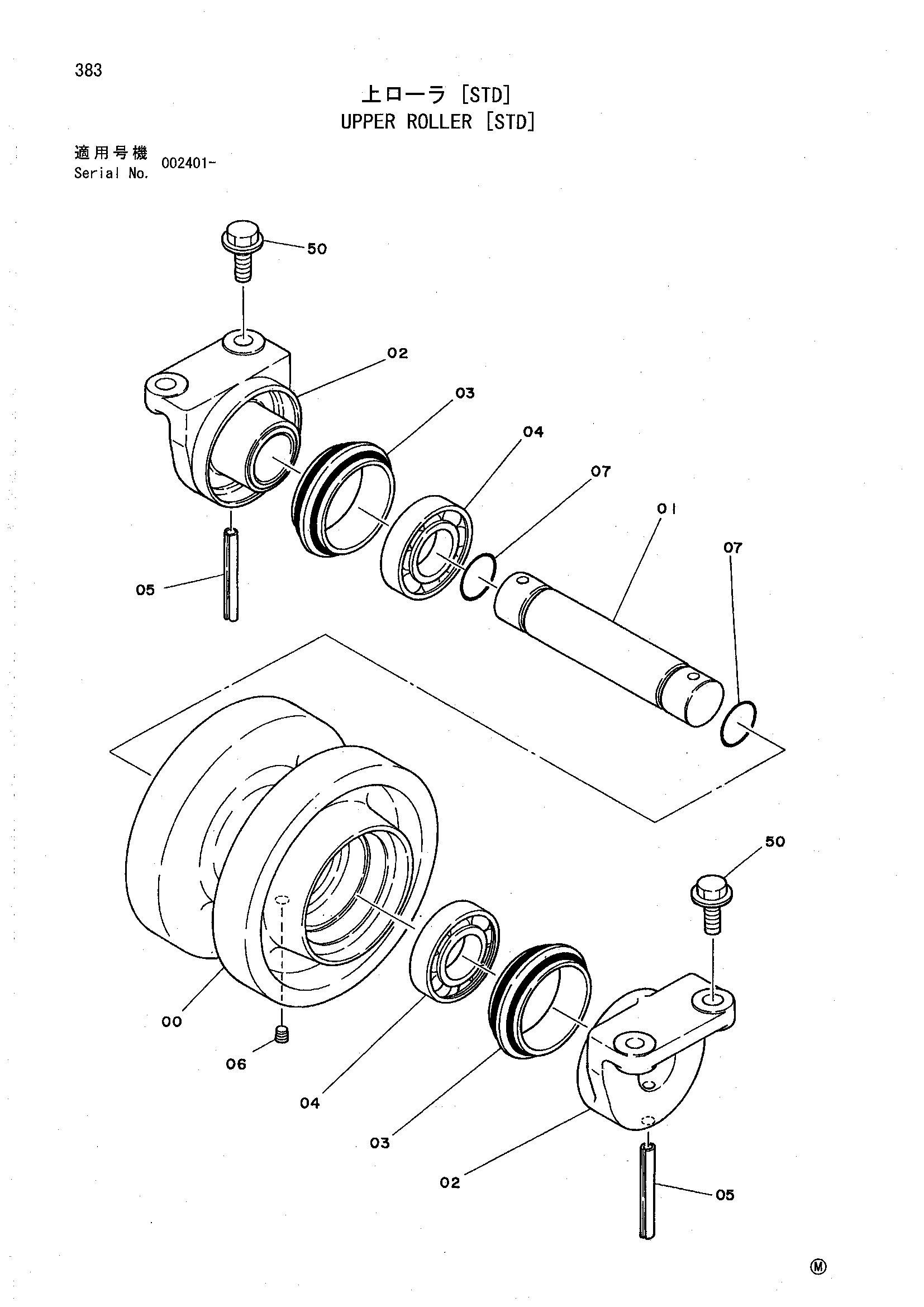

Заводская схема «Поддерживающий каток [STD]» для HITACHI SCX550-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Поддерживающий каток [STD] HITACHI SCX550-C](/catalog-drawings/74/74b8d182-5396-442c-999c-9506601a317c.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00-07 | 9180566 | Поддерживающий каток в сборе | 4 |
| 00 | 3028257 | Ролик | 1 |
| 01 | 4419535 | Мост | 1 |
| 02 | 2019599 | Втулка | 2 |
| 03 | 4060225 | Комплект уплотнений | 2 |
| 04 | 4002151 | Шариковый подшипник | 2 |
| 05 | 4509576 | Пружинный штифт | 2 |
| 06 | 94-2010 | Пробка | 1 |
| 07 | A810035 | Уплотнительное кольцо | 2 |
| 50 | J271240 | Болт с шайбой | 16 |
| 50A | J901240 | Болт | 1 |
| 50B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX550-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
