Нижний стрела, башенный (нижний) — HITACHI SCX550-C

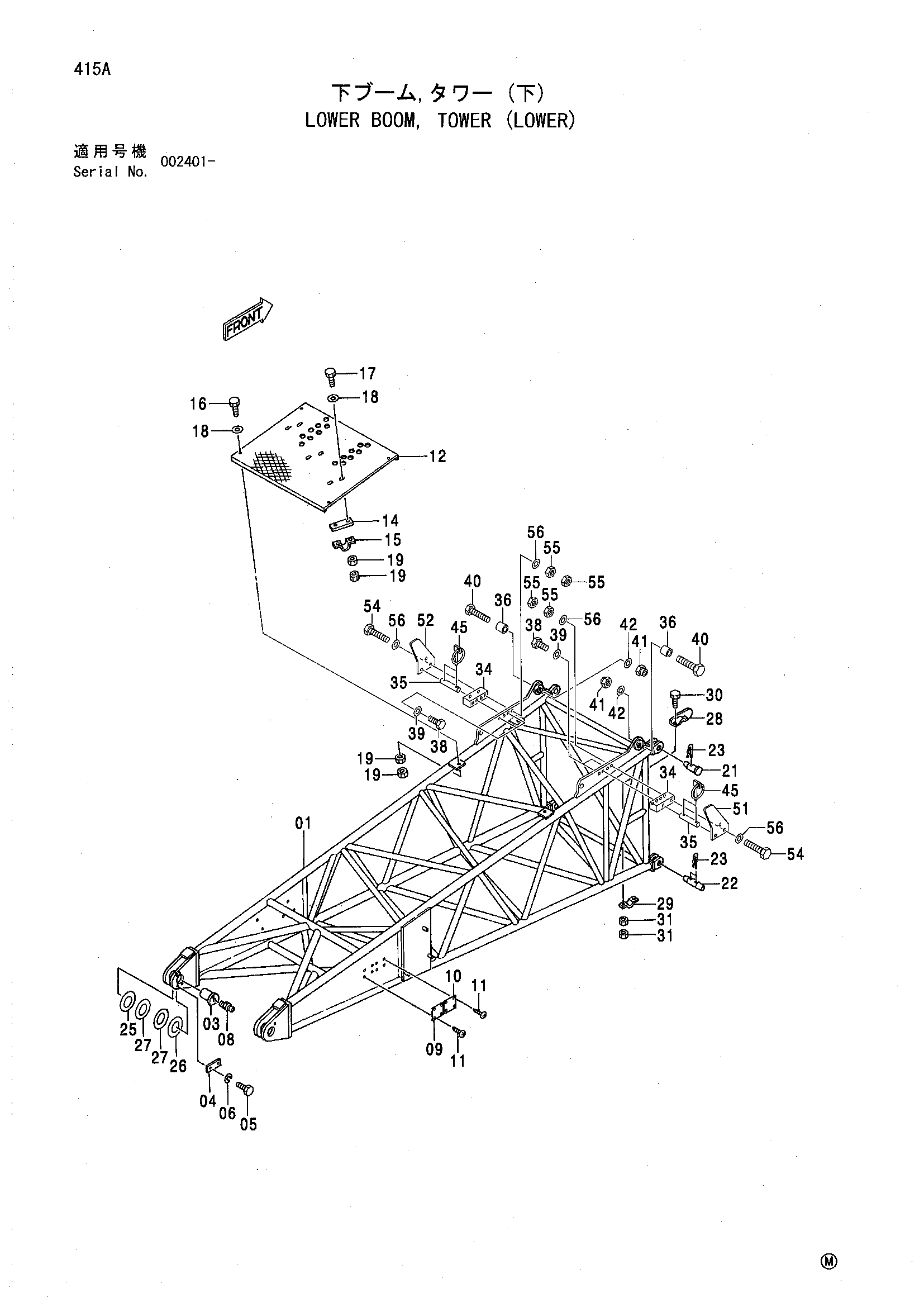

Заводская схема «Нижний стрела, башенный (нижний)» для HITACHI SCX550-C. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	5007941	Стрела нижний	1
03	3041890	Палец	2
04	4281908	Стопорная пластина	2
05	J932040	Болт	4
06	A590920	Пружинная шайба	4
08	J75481	Пресс-маслёнка	2
10	4607545	Информационная табличка (японский)	1
10	4448626	Информационная табличка (английский)	1
11	M492564	Приводной винт	8
12	3068527	Сиденье	1
14	4103115	Сиденье	3
15	4103116	Хомут трубки	3
16	J931645	Болт	4
17	J931670	Болт	6
18	4087197	Шайба	10
19	J951016	Гайка	20
21	4020735	Палец	2
22	4146682	Палец	2
23	3002554	Стопорный палец	6
25	4308720	Регулировочная шайба 1.2	2
26	4308721	Регулировочная шайба 2.3	2
27	4346034	Регулировочная шайба 1.6	4
28	9720039	Ограничитель	2
29	4178182	Хомут трубки	2
30	J901030	Болт	4
31	J950010	Гайка	8
34	4369935	Седло винта	2
35	4404725	Палец	2
36	4369940	Ограничитель	2
38	J932050	Болт	4
39	4018545	Шайба	4
40	J932408	Болт	2
41	M660024	U-образная гайка	2
42	4085614	Шайба	2
45	947404	Палец кольцо	4
51	8068261	Пластина	1
52	8068260	Пластина	1
54	J932012	Болт	2
55	J951020	Гайка	4
56	A590120	Плоская шайба	4

Для точного подбора сообщите каталожный номер, модель HITACHI SCX550-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
