Электромагнитный клапан — HITACHI SCX550-C

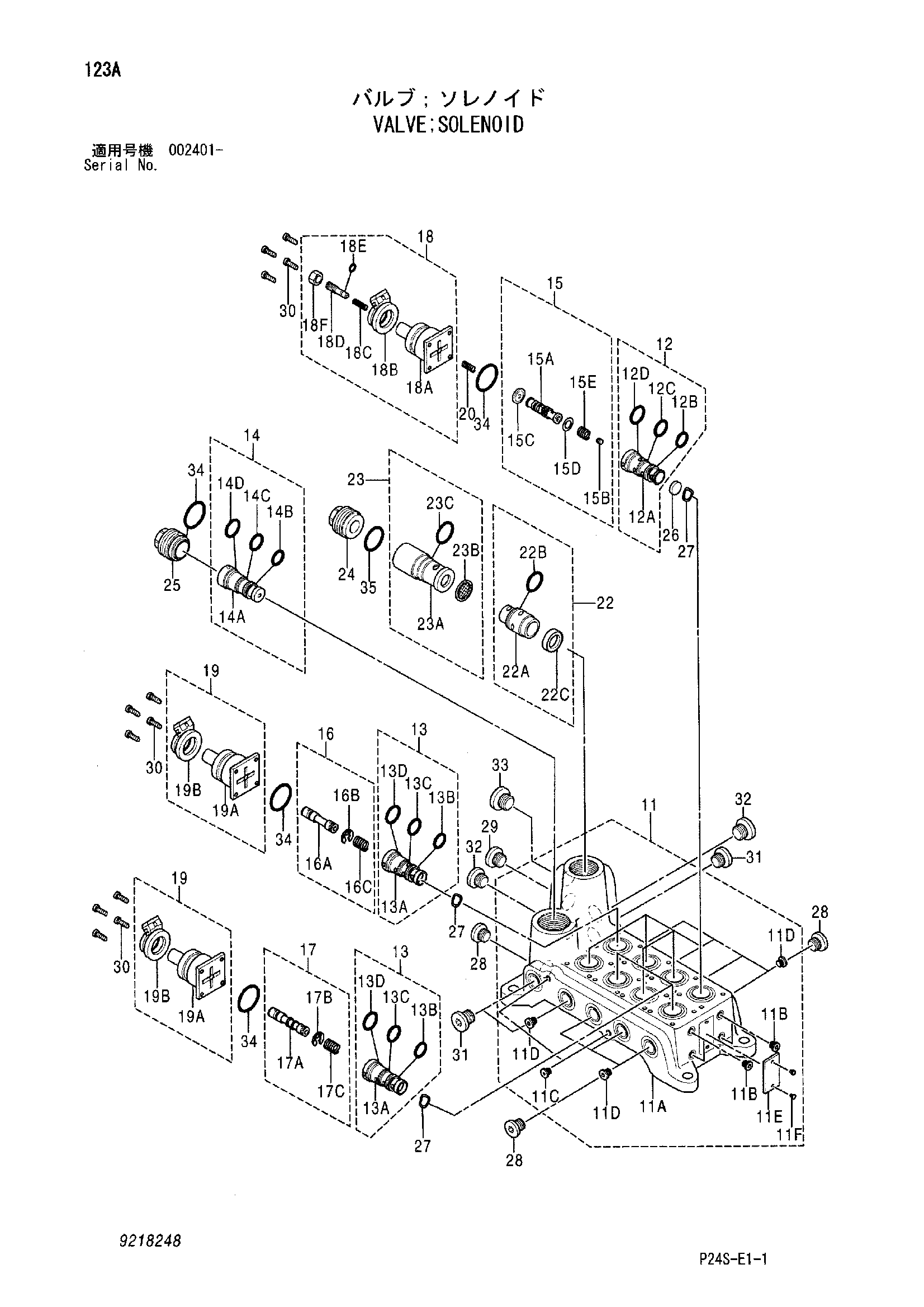

Заводская схема «Электромагнитный клапан» для HITACHI SCX550-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9218248 | Электромагнитный клапан | 1 | |
| 11 | 9229333 | Корпус | 1 |
| 11A | 1031401 | Корпус | 1 |
| 11B | 4606313 | Пробка | 4 |
| 11C | 3095884 | Пробка | 2 |
| 11D | 9228786 | Пробка | 8 |
| 11E | 3096811 | Информационная табличка | 1 |
| 11F | M491832 | Приводной винт | 2 |
| 12 | 9228780 | Втулка | 5 |
| 12A | 2049821 | Втулка | 1 |
| 12B | 4185600 | Уплотнительное кольцо | 1 |
| 12C | 4484118 | Уплотнительное кольцо | 1 |
| 12D | 4484116 | Уплотнительное кольцо | 1 |
| 13 | 9224789 | Втулка | 3 |
| 13A | 2049242 | Втулка | 1 |
| 13B | 4185600 | Уплотнительное кольцо | 1 |
| 13C | 4484118 | Уплотнительное кольцо | 1 |
| 13D | 4484116 | Уплотнительное кольцо | 1 |
| 14 | 9228787 | Втулка | 1 |
| 14A | 3095747 | Втулка | 1 |
| 14B | 4185600 | Уплотнительное кольцо | 1 |
| 14C | 4484118 | Уплотнительное кольцо | 1 |
| 14D | 4484116 | Уплотнительное кольцо | 1 |
| 15 | 9228782 | Золотник | 5 |
| 15A | 3098791 | Золотник | 1 |
| 15B | 4600228 | Дроссель | 1 |
| 15C | 3096592 | Диапхрагм | 1 |
| 15D | 4603165 | Шайба | 1 |
| 15E | 4603164 | Пружина | 1 |
| 16 | 9224790 | Золотник | 1 |
| 16A | 3097969 | Золотник | 1 |
| 16B | 4453198 | Стопорное кольцо | 1 |
| 16C | 4600896 | Пружина сжатия | 1 |
| 17 | 9228785 | Золотник | 2 |
| 17A | 3098796 | Золотник | 1 |
| 17B | 4453198 | Стопорное кольцо | 1 |
| 17C | 4600896 | Пружина сжатия | 1 |
| 18 | 9229169 | Соленоид | 5 |
| 18A | 9229168 | Соленоид | 1 |
| 18B | 3097759 | Разъём | 1 |
| 18C | 4601047 | Пружина сжатия | 1 |
| 18D | 4604446 | Винт | 1 |
| 18E | 4604061 | Уплотнительное кольцо | 1 |
| 18F | 4615568 | Гайка | 1 |
| 19 | 9229646 | Соленоид | 3 |
| 19A | 9229647 | Соленоид | 1 |
| 19B | 3097759 | Разъём | 1 |
| 20 | 4601048 | Пружина сжатия | 5 |
| 22 | 9228788 | Сиденье | 1 |
| 22A | 3099123 | Сиденье | 1 |
| 22B | 4201993 | Уплотнительное кольцо | 1 |
| 22C | 4605273 | Колпачок | 1 |
| 23 | 9228789 | Втулка | 1 |
| 23A | 3098979 | Втулка | 1 |
| 23B | 8093282 | Фильтр | 1 |
| 23C | 4615567 | Уплотнительное кольцо | 1 |
| 24 | 4602816 | Пробка | 1 |
| 25 | 3098918 | Пробка | 1 |
| 26 | 4604450 | Пластина | 5 |
| 27 | 4489678 | Шайба | 8 |
| 28 | 3095882 | Пробка | 8 |
| 29 | 3098695 | Пробка | 1 |
| 30 | M340410 | Болт с внутренним шестигранником | 32 |
| 31 | 9134110 | Пробка | 3 |
| 31A | 4336166 | Пробка | 1 |
| 31B | 957366 | Уплотнительное кольцо | 1 |
| 32 | 9134111 | Пробка | 2 |
| 32A | 4336167 | Пробка | 1 |
| 32B | 4509180 | Уплотнительное кольцо | 1 |
| 33 | 9134112 | Пробка | 1 |
| 33A | 4336168 | Пробка | 1 |
| 33B | 4506418 | Уплотнительное кольцо | 1 |
| 34 | 4484114 | Уплотнительное кольцо | 9 |
| 35 | 4487138 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX550-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
