Электрооборудование (кабина платформа)[STD] — HITACHI SCX550-C
Заводская схема «Электрооборудование (кабина платформа)[STD]» для HITACHI SCX550-C. Каталожные номера деталей, позиции, применяемость и запрос цены.

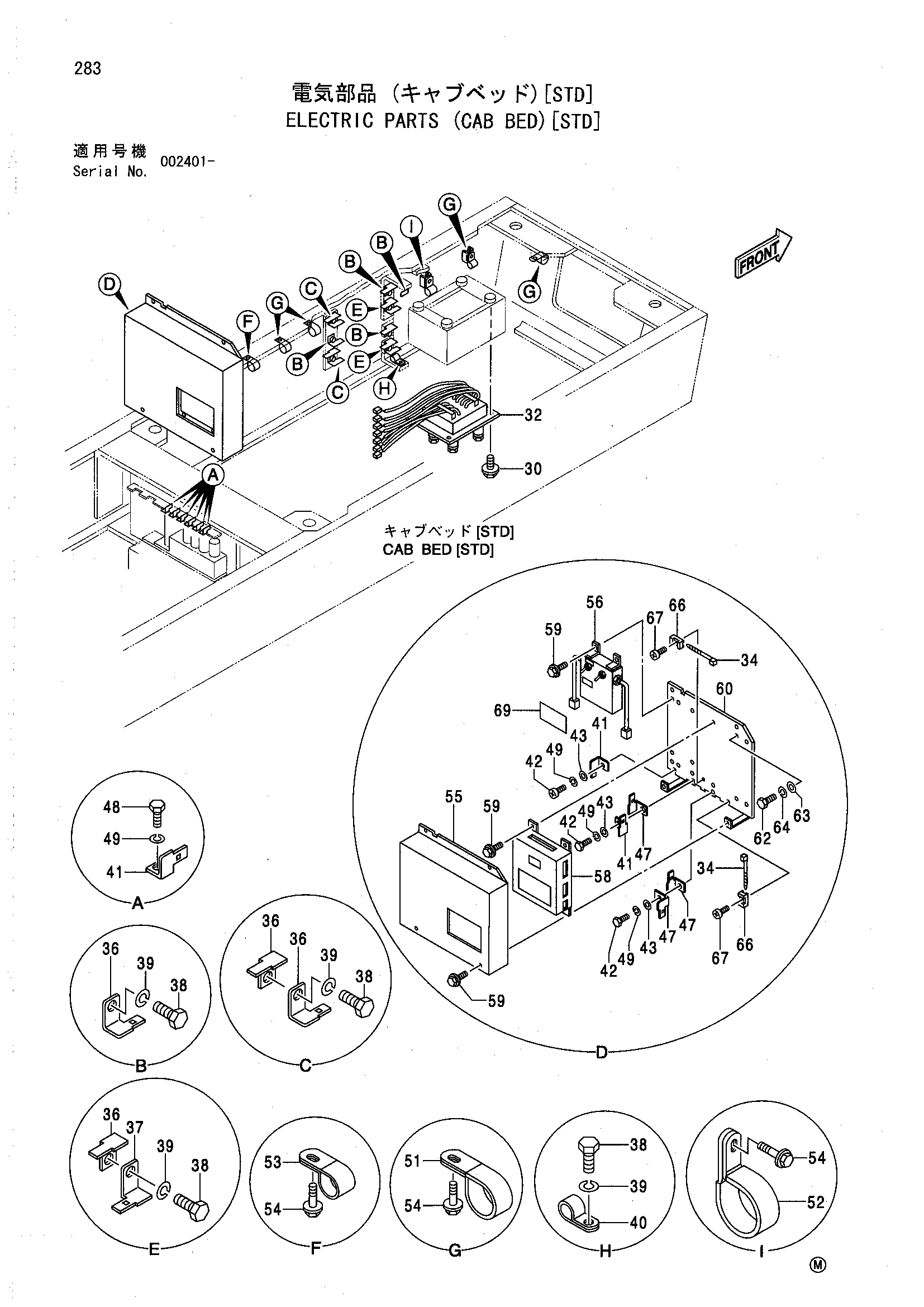

![Схема Электрооборудование (кабина платформа)[STD] HITACHI SCX550-C](/catalog-drawings/40/40190d09-fa7a-4716-851d-fc1c37bfddb2.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 30 | J271030 | Болт с шайбой | 4 |
| 30A | J901030 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 32 | 4602487 | Короб клемма | 1 |
| 34 | 4055311 | Ленточный зажим | 16 |
| 36 | 4257159 | Кронштейн | 10 |
| 37 | 4336875 | Кронштейн | 2 |
| 38 | J901016 | Болт | 9 |
| 39 | A590910 | Пружинная шайба | 9 |
| 40 | 4190271 | Зажим | 1 |
| 41 | 4252767 | Кронштейн | 8 |
| 42 | J900616 | Болт | 3 |
| 43 | A590106 | Плоская шайба | 3 |
| 47 | 4336874 | Кронштейн | 3 |
| 48 | J900610 | Болт | 6 |
| 49 | A590906 | Пружинная шайба | 9 |
| 51 | 4190264 | Зажим | 4 |
| 52 | 4190265 | Зажим | 1 |
| 53 | 4190274 | Зажим | 1 |
| 54 | J271020 | Болт с шайбой | 6 |
| 54A | J901020 | Болт | 1 |
| 54B | J222010 | Шайба | 1 |
| 55 | 3080831 | Крышка | 1 |
| 56 | 4400143 | Резистор | 1 |
| 58 | 9163319 | Контроллер нега | 1 |
| 59 | J271020 | Болт с шайбой | 12 |
| 59A | J901020 | Болт | 1 |
| 59B | J222010 | Шайба | 1 |
| 60 | 8070526 | Кронштейн | 1 |
| 62 | J901020 | Болт | 4 |
| 63 | A590110 | Плоская шайба | 4 |
| 64 | A590910 | Пружинная шайба | 4 |
| 66 | 4196829 | Направляющая лента | 2 |
| 67 | M430613 | Винт | 2 |
| 69 | 4393748 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX550-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
