Подъём устройство — HITACHI SCX550-C

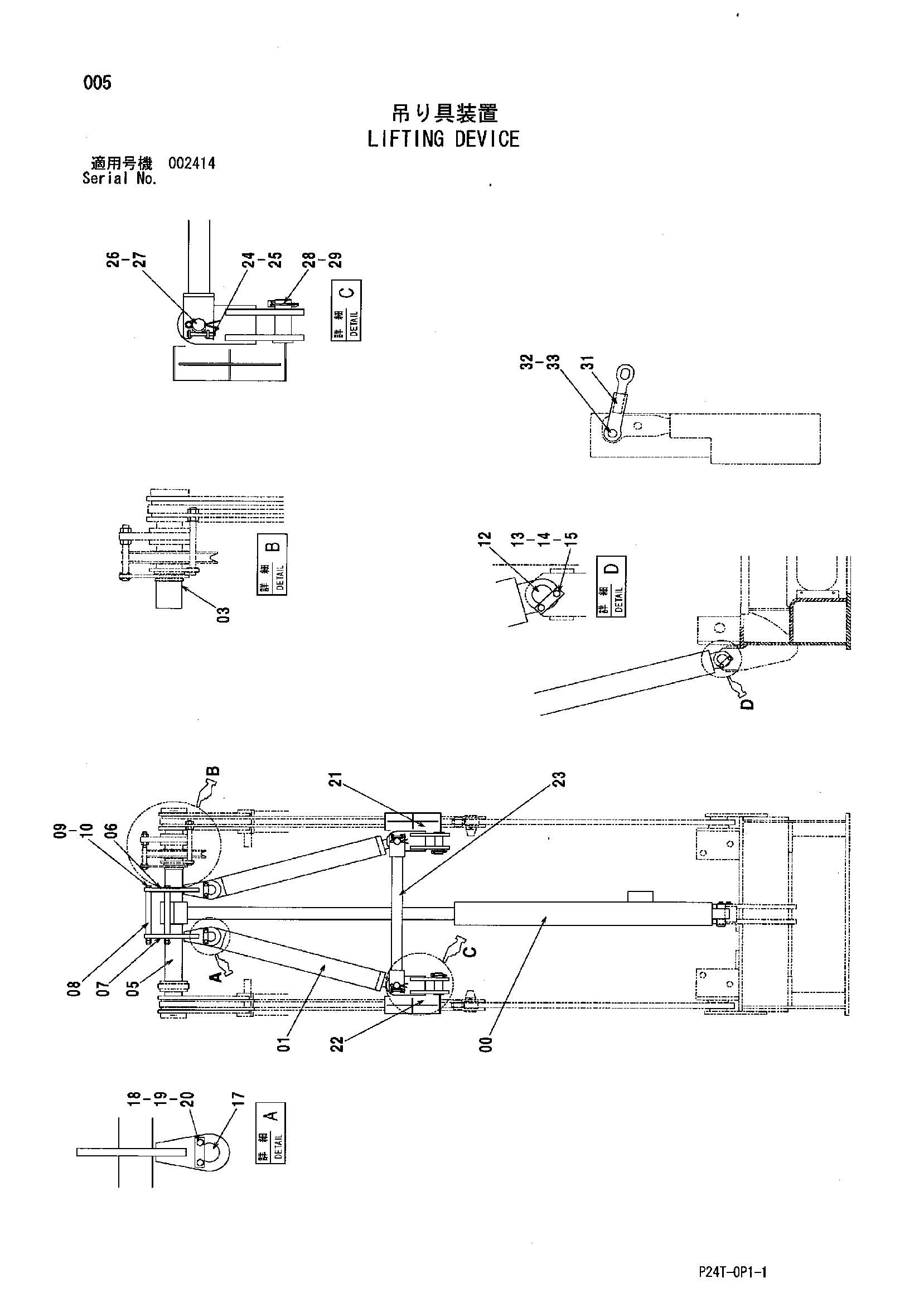

Заводская схема «Подъём устройство» для HITACHI SCX550-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4347616 | Гидроцилиндр. масляный | 1 |
| 01 | 4347919 | Гидроцилиндр. масляный | 2 |
| 03 | 4360308 | Проставка | 1 |
| 05 | 4347923 | Проставка | 1 |
| 06 | 8062665 | Кронштейн | 1 |
| 07 | 8062752 | Кронштейн | 1 |
| 08 | 4351262 | Проставка | 3 |
| 09 | 4351360 | Болт | 3 |
| 10 | J953020 | Гайка | 6 |
| 12 | 4350930 | Палец | 1 |
| 13 | X4246 | Стопорная пластина | 1 |
| 14 | J901225 | Болт | 2 |
| 15 | A590912 | Пружинная шайба | 2 |
| 17 | 4351029 | Палец | 2 |
| 18 | X4246 | Стопорная пластина | 2 |
| 19 | J901225 | Болт | 4 |
| 20 | A590912 | Пружинная шайба | 4 |
| 21 | 7030529 | Тяга | 1 |
| 22 | 7030530 | Тяга | 1 |
| 23 | 8063800 | Спреадер | 1 |
| 24 | 4354117 | Палец | 4 |
| 25 | 4022698 | Стопорный палец | 4 |
| 26 | 4357229 | Палец | 2 |
| 27 | A761080 | Шплинт | 2 |
| 28 | 4357926 | Палец | 2 |
| 29 | 947447 | Палец кольцо | 2 |
| 31 | 9746533 | Тяга | 2 |
| 32 | 4357927 | Палец | 2 |
| 33 | 947447 | Палец кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX550-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
