Тормоз блокировка (третий барабан) — HITACHI SCX550-C

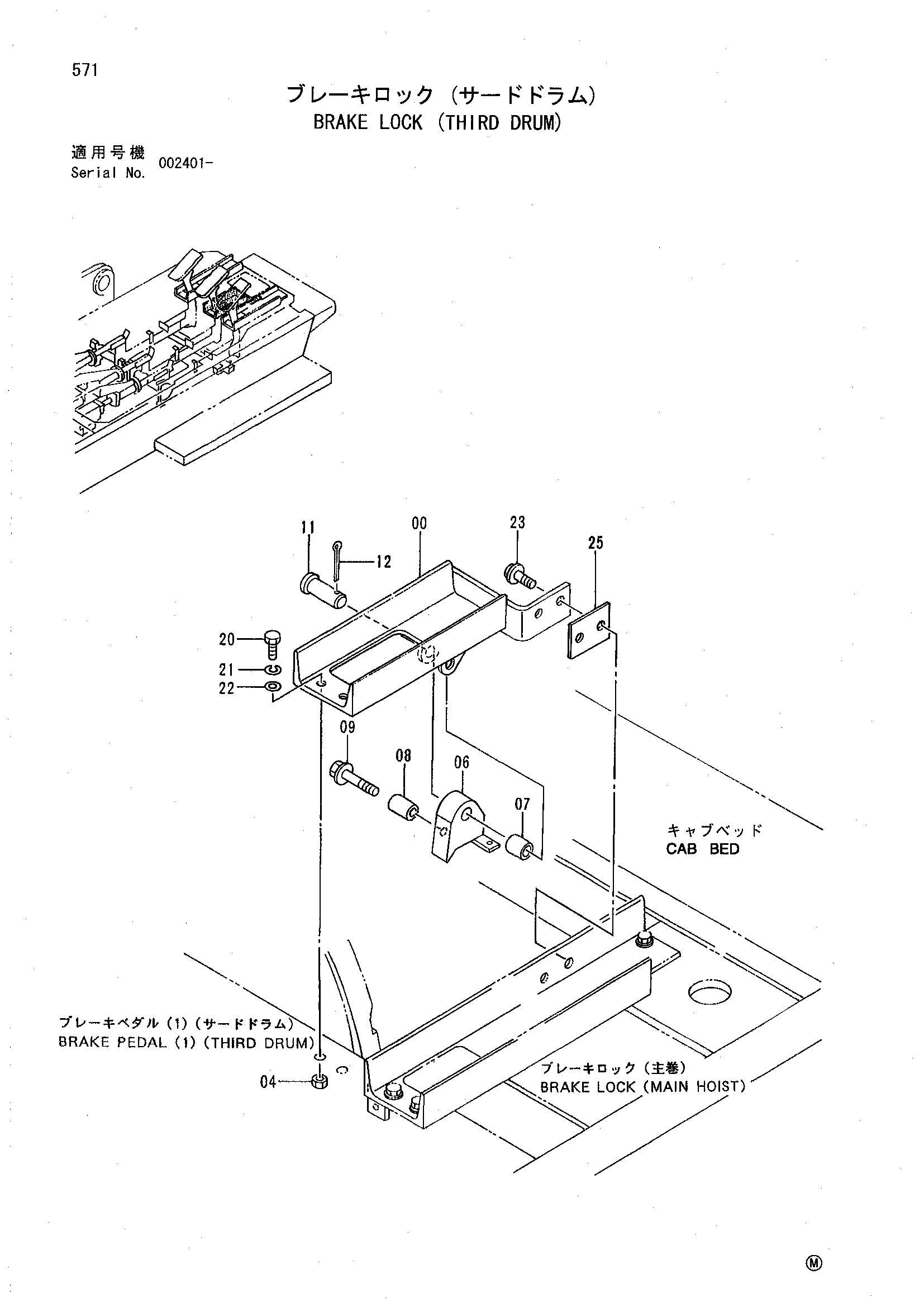

Заводская схема «Тормоз блокировка (третий барабан)» для HITACHI SCX550-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8060999 | Кронштейн | 1 |
| 04 | J950010 | Гайка | 4 |
| 06 | 9748666 | Павл | 1 |
| 07 | 4318119 | Втулка | 1 |
| 08 | 4316745 | Проставка | 1 |
| 09 | J271045 | Болт с шайбой | 1 |
| 09A | J901045 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 11 | 4317790 | Палец | 1 |
| 12 | A764025 | Шплинт | 1 |
| 20 | J901035 | Болт | 2 |
| 21 | A590910 | Пружинная шайба | 2 |
| 22 | A590110 | Плоская шайба | 2 |
| 23 | J271230 | Болт с шайбой | 2 |
| 23A | J901230 | Болт | 1 |
| 23B | J222012 | Шайба | 1 |
| 25 | 4377815 | Регулировочная шайба 1.2 | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX550-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
