Пилотные гидролинии (3-2) — HITACHI SCX550-C

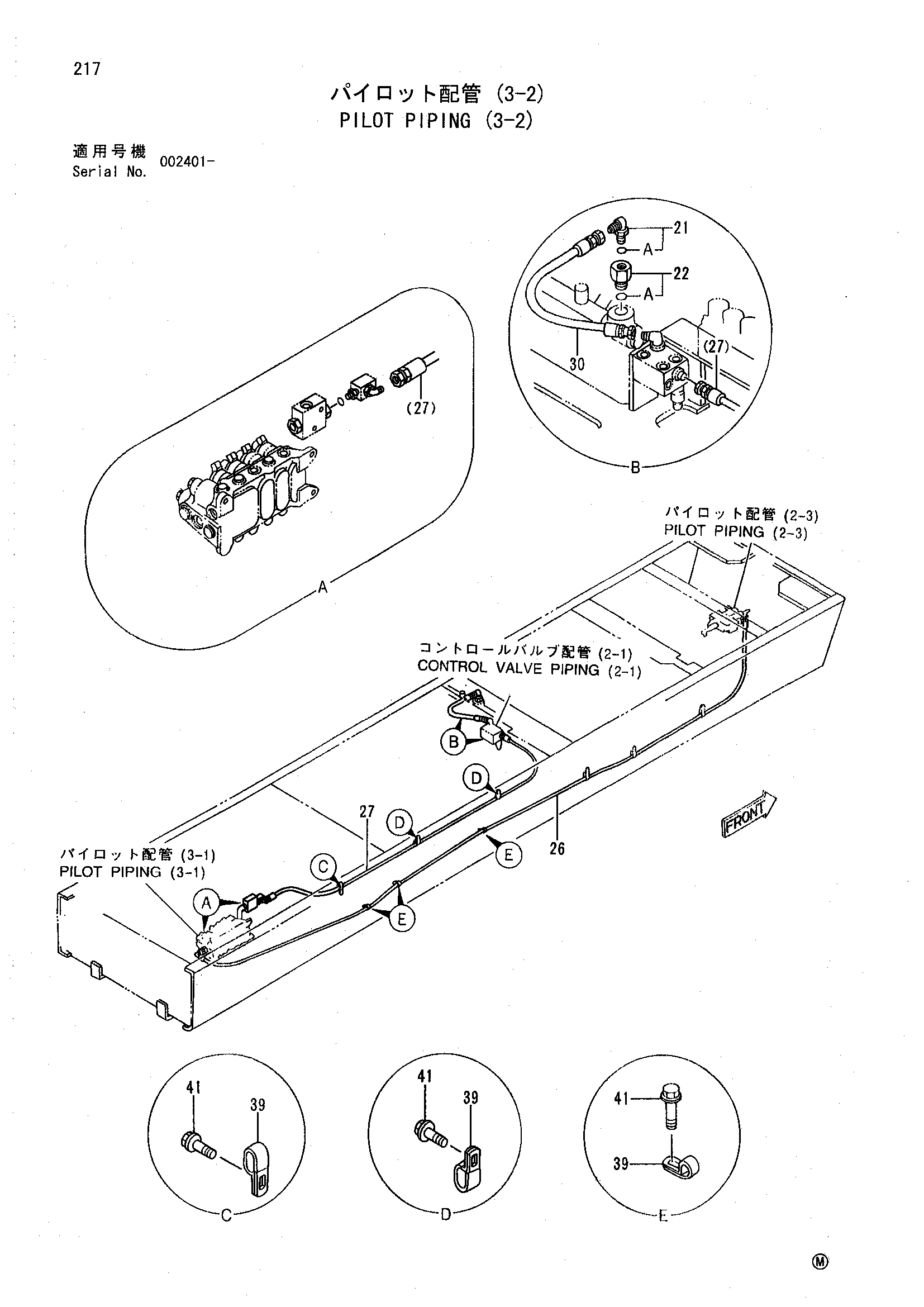

Заводская схема «Пилотные гидролинии (3-2)» для HITACHI SCX550-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21 | 4154671 | Угловой штуцер | 1 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4263454 | Переходник S | 1 |
| 22A | 4506424 | Уплотнительное кольцо | 1 |
| 26 | 4341689 | Нейлоновый шланг [STD] | 1 |
| 26 | 4219366 | Нейлоновый шланг [EU] | 1 |
| 27 | 4318424 | Нейлоновый шланг | 1 |
| 30 | 4341688 | Нейлоновый шланг | 1 |
| 39 | 4190292 | Зажим | 6 |
| 41 | J271025 | Болт с шайбой | 6 |
| 41A | J901025 | Болт | 1 |
| 41B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX550-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
