Барабан блокировка (стрела подъёмный механизм)<500> — HITACHI SCX550-C

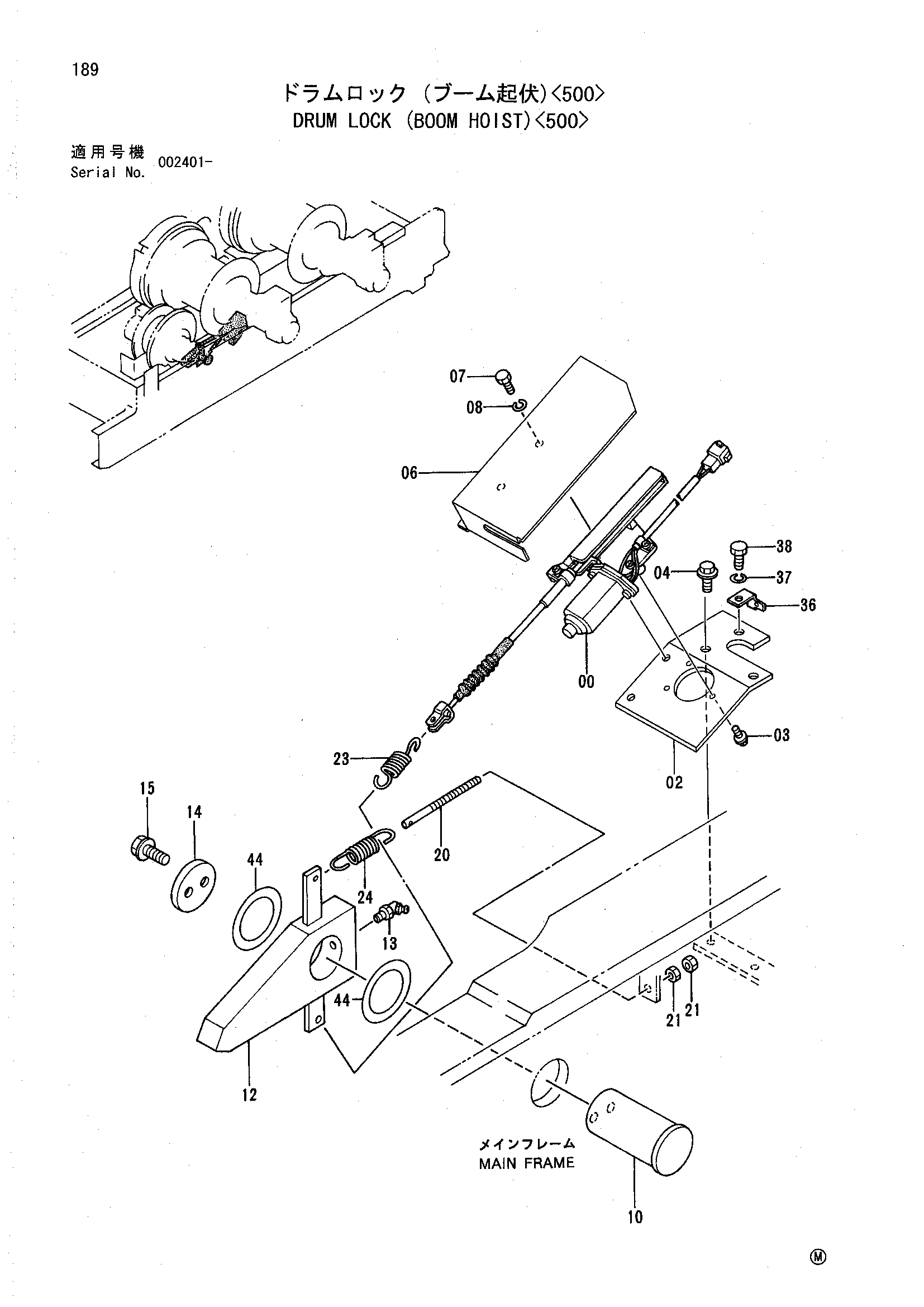

Заводская схема «Барабан блокировка (стрела подъёмный механизм)<500>» для HITACHI SCX550-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4318436 | Гидромотор | 1 |
| 02 | 4464298 | Кронштейн | 1 |
| 03 | J260616 | Болт с шайбой | 3 |
| 03A | J900616 | Болт | 1 |
| 03B | A590106 | Шайба | 1 |
| 04 | J271025 | Болт с шайбой | 2 |
| 04A | J901025 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 06 | 3093680 | Крышка | 1 |
| 07 | J900812 | Болт | 2 |
| 08 | A590908 | Пружинная шайба | 2 |
| 10 | 4319851 | Палец | 1 |
| 12 | 8057173 | Зуб | 1 |
| 13 | J75581 | Пресс-маслёнка | 1 |
| 14 | 4316493 | Фиксатор | 1 |
| 15 | J271230 | Болт с шайбой | 2 |
| 15A | J901230 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 20 | 4142253 | Шток | 1 |
| 21 | M500807 | Гайка | 2 |
| 23 | 4405024 | Пружина | 1 |
| 24 | 4313521 | Пружина | 1 |
| 36 | 4257159 | Кронштейн | 1 |
| 37 | A590910 | Пружинная шайба | 1 |
| 38 | J901016 | Болт | 1 |
| 44 | 4420218 | Регулировочная шайба 3.2 | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX550-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
