Пилотные гидролинии (9-1)[STD] — HITACHI SCX550-C
Заводская схема «Пилотные гидролинии (9-1)[STD]» для HITACHI SCX550-C. Каталожные номера деталей, позиции, применяемость и запрос цены.

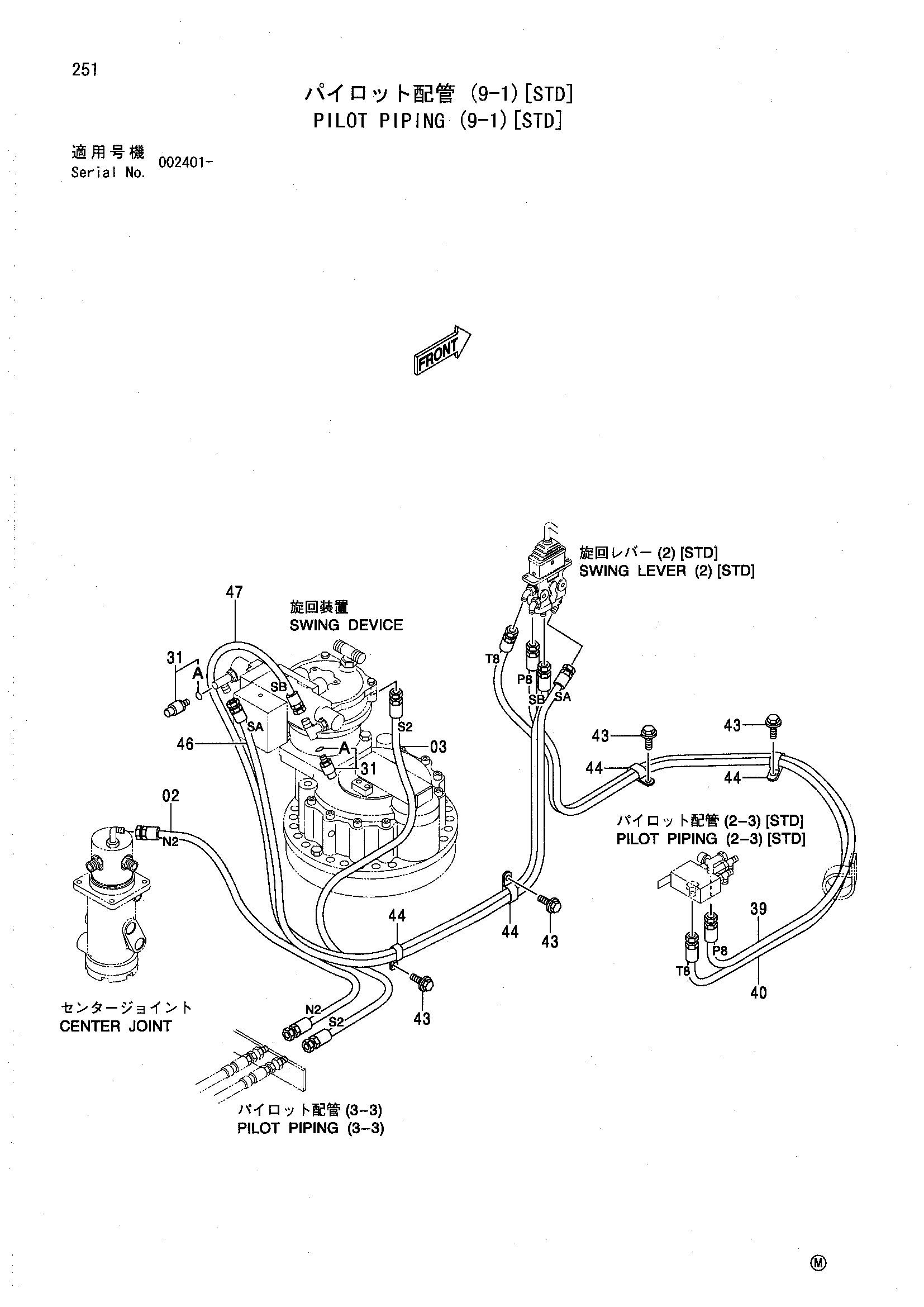

![Схема Пилотные гидролинии (9-1)[STD] HITACHI SCX550-C](/catalog-drawings/1b/1b2b05eb-3409-4b7d-912e-7fbeca78d680.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4266477 | Нейлоновый шланг (N2) | 1 |
| 03 | 4207962 | Нейлоновый шланг (S2) | 1 |
| 31 | 4254563 | Выключатель давление | 2 |
| 31A | 4113154 | Уплотнительное кольцо | 1 |
| 39 | 4371368 | Шланг (P8) | 1 |
| 40 | 4357989 | Шланг (T8) | 1 |
| 43 | J271025 | Болт с шайбой | 4 |
| 43A | J901025 | Болт | 1 |
| 43B | J222010 | Шайба | 1 |
| 44 | 4190282 | Зажим | 4 |
| 46 | 4370728 | Шланг (SA) | 1 |
| 47 | 4375305 | Шланг (SB) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX550-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
