Крышка — HITACHI SCX550-C

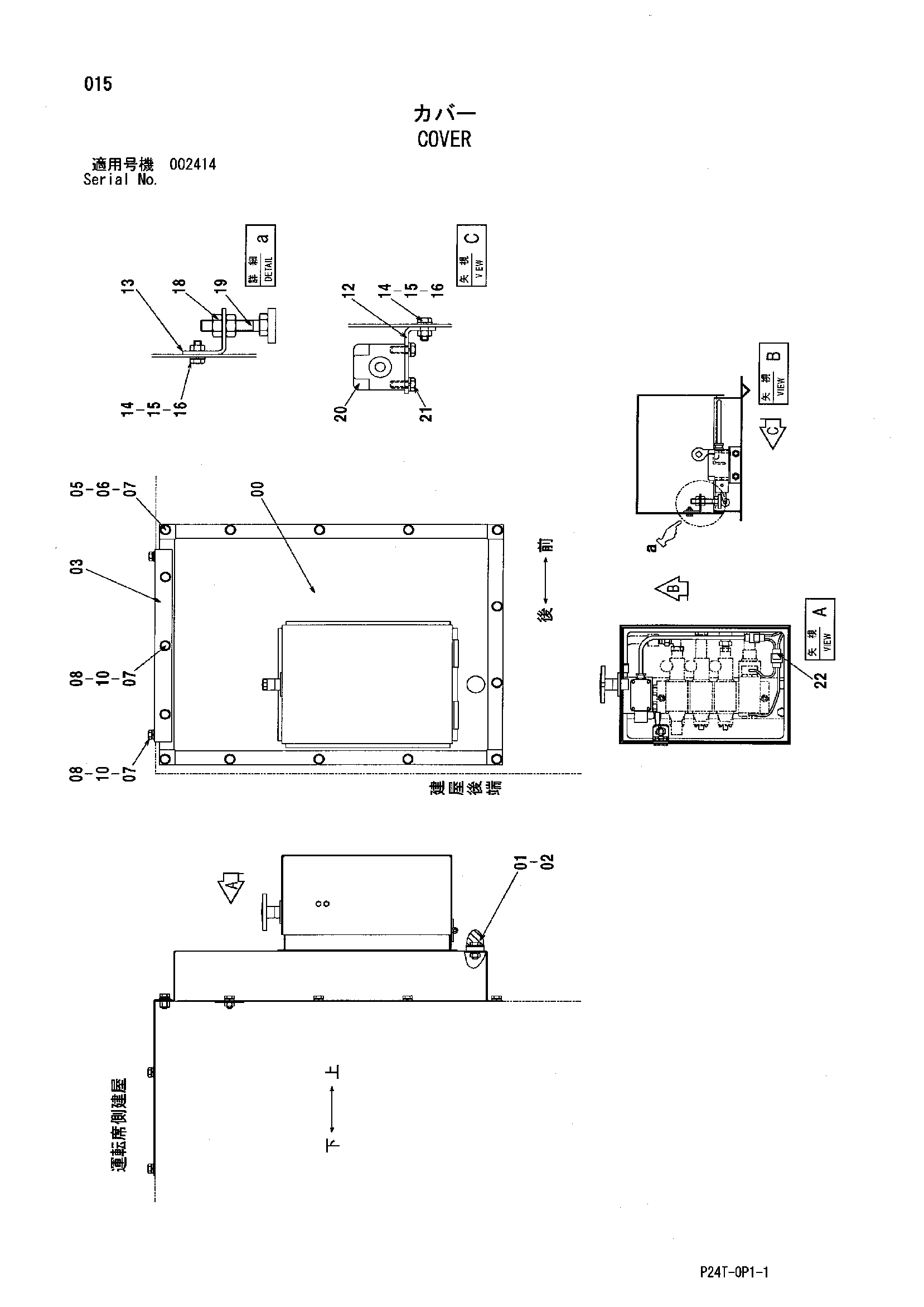

Заводская схема «Крышка» для HITACHI SCX550-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6015119 | Крышка | 1 |
| 01 | 4204586 | Ограничитель | 1 |
| 02 | 4204563 | Гайка | 1 |
| 03 | 3072927 | Крышка | 1 |
| 05 | J901020 | Болт | 12 |
| 06 | J950010 | Гайка | 12 |
| 07 | A590910 | Пружинная шайба | 19 |
| 08 | J901025 | Болт | 7 |
| 10 | A590110 | Плоская шайба | 7 |
| 12 | 4354273 | Кронштейн | 1 |
| 13 | 4354303 | Кронштейн | 1 |
| 14 | J900616 | Болт | 4 |
| 15 | A590906 | Пружинная шайба | 4 |
| 16 | M500605 | Гайка | 4 |
| 18 | J950010 | Гайка | 2 |
| 19 | 9717872 | Ответная планка | 1 |
| 20 | 4347936 | Выключатель концевой | 1 |
| 21 | J260616 | Болт с шайбой | 4 |
| 21A | J900616 | Болт | 1 |
| 21B | A590106 | Плоская шайба | 1 |
| 22 | 3073709 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX550-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
