Кабина группа (1) — HITACHI SCX550-C

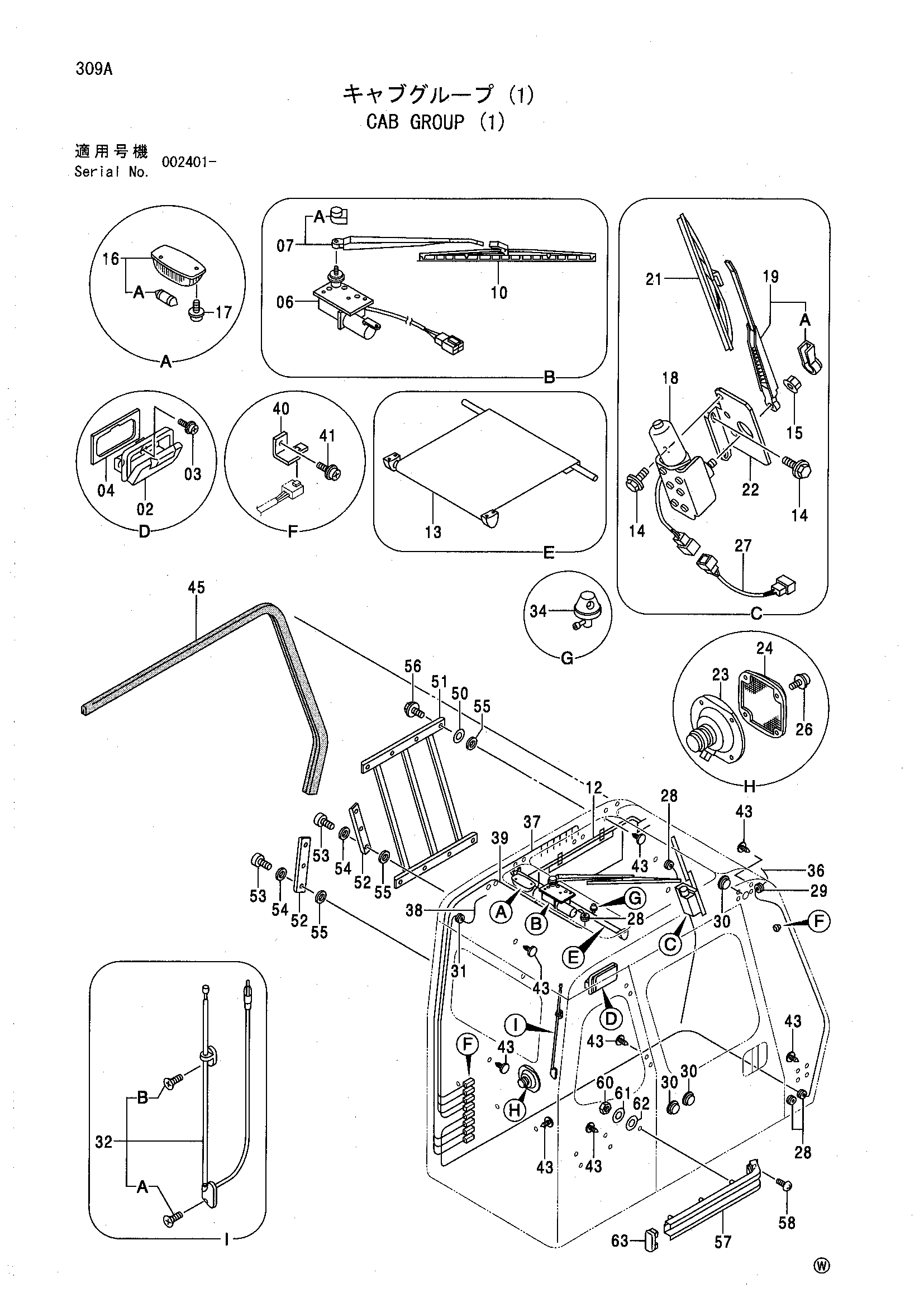

Заводская схема «Кабина группа (1)» для HITACHI SCX550-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4298985 | Асхтрай | 1 |
| 03 | J460512 | Винт с шайбой | 2 |
| 04 | 4337163 | Проставка | 1 |
| 06 | 4339078 | Мотор стеклоочистителя | 1 |
| 07 | 4335340 | Рычаг стеклоочистителя | 1 |
| 07A | 4311679 | Крышка | 1 |
| 10 | 4339084 | Щётка стеклоочистителя | 1 |
| 12 | 4341662 | Сунвисор | 1 |
| 13 | 4341665 | Сунсхаде | 1 |
| 14 | J260820 | Болт с шайбой | 5 |
| 14A | J900820 | Болт | 1 |
| 14B | A590108 | Шайба | 1 |
| 15 | M669008 | Гайка к-св | 1 |
| 16 | 4187082 | Плафон кабины | 1 |
| 16A | 4187083 | Лампа | 1 |
| 17 | J460514 | Винт с шайбой | 2 |
| 18 | 4369163 | Мотор стеклоочистителя | 1 |
| 19 | 4335340 | Рычаг стеклоочистителя | 1 |
| 19A | 4311679 | Крышка | 1 |
| 21 | 4257132 | Щётка стеклоочистителя | 1 |
| 22 | 8072383 | Кронштейн | 1 |
| 23 | 4361302 | Динамик | 2 |
| 24 | 4364504 | Решётка | 2 |
| 26 | J680414 | Винт с шайбой | 8 |
| 27 | 4369424 | Жгут проводов | 1 |
| 28 | 4335429 | Резиновая втулка | 4 |
| 29 | 4335430 | Резиновая втулка | 1 |
| 30 | 4341661 | Резиновая втулка | 3 |
| 31 | 4341676 | Резиновая втулка | 1 |
| 32 | 4123177 | Антенна | 1 |
| 32A | 4210412 | Винт | 1 |
| 32B | 4210413 | Винт | 1 |
| 34 | 4335374 | Форсунка | 2 |
| 36 | 4402403 | Жгут проводов | 1 |
| 37 | 4341713 | Жгут проводов | 1 |
| 38 | 4341714 | Жгут проводов | 1 |
| 39 | 4341731 | Жгут проводов | 1 |
| 40 | 4252767 | Кронштейн | 8 |
| 41 | J460616 | Винт с шайбой | 8 |
| 43 | 4341672 | Зажим | 30 |
| 45 | 4382662 | Уплотнительная окантовка | 1 |
| 47 | 4386785 | Защитный кожух | 2 |
| 50 | A590108 | Плоская шайба | 8 |
| 51 | 4629938 | Защитный кожух | 1 |
| 52 | 4386785 | Защитный кожух | 2 |
| 53 | J780825 | Болт с внутренним шестигранником | 6 |
| 54 | 4624927 | Уплотнение | 6 |
| 55 | 4629947 | Уплотнение | 14 |
| 56 | J260830 | Болт с шайбой | 8 |
| 56A | J900830 | Болт | 1 |
| 56B | A590108 | Шайба | 1 |
| 57 | 4617139 | Направляющая | 1 |
| 58 | M430616 | Винт | 3 |
| 60 | M500605 | Гайка | 3 |
| 61 | A590106 | Плоская шайба | 3 |
| 62 | 4623721 | Шайба (нейлоновый) | 3 |
| 63 | 4623493 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX550-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
