Насос трубопроводы — HITACHI SCX550-C

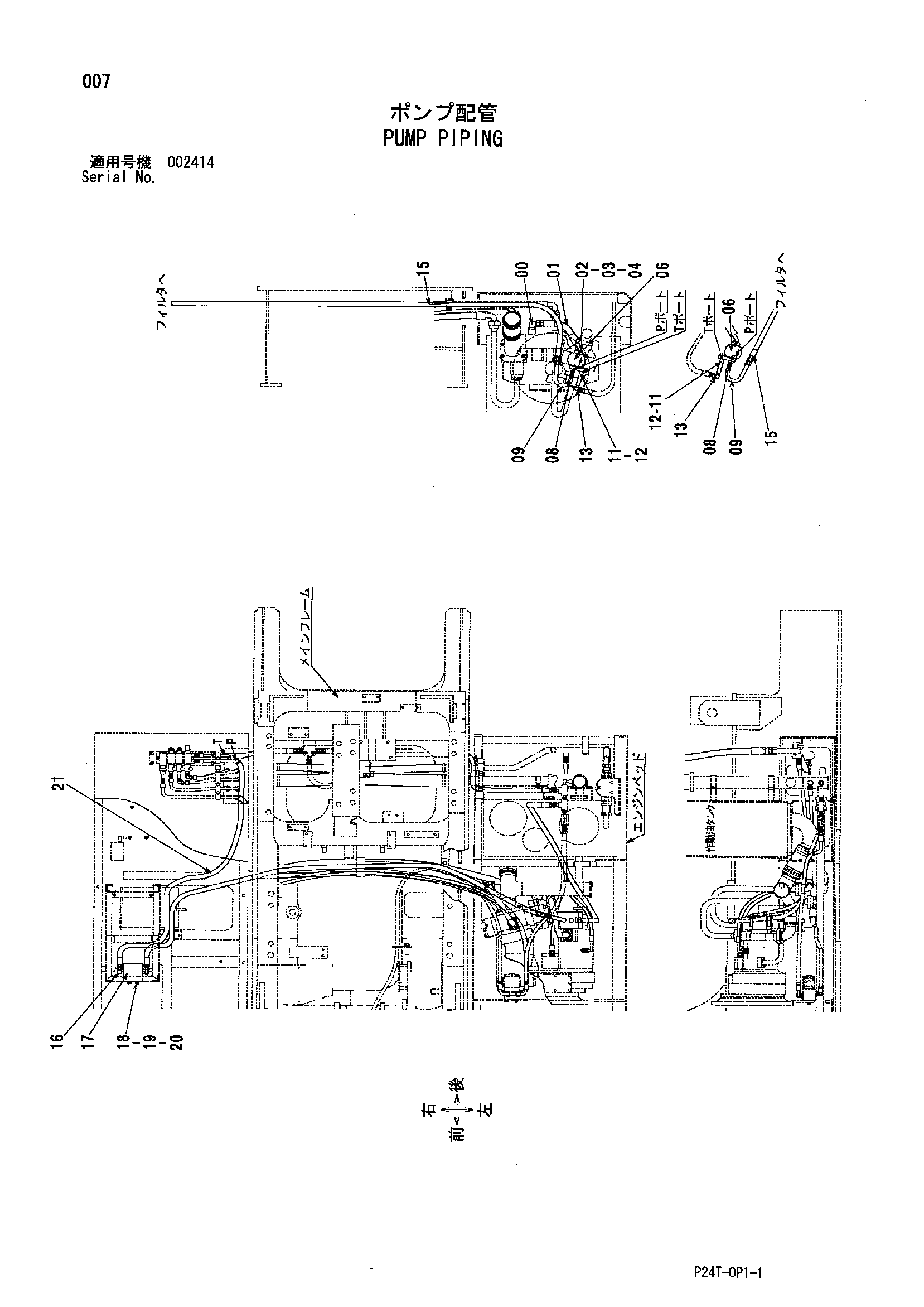

Заводская схема «Насос трубопроводы» для HITACHI SCX550-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4169596 | Угловой штуцер | 1 |
| 00A | 4506429 | Уплотнительное кольцо | 1 |
| 01 | 4343811 | Шланг | 1 |
| 02 | 971489 | Уплотнительное кольцо | 1 |
| 03 | M341030 | Болт с внутренним шестигранником | 4 |
| 04 | 986910 | Разъёмный фланец | 2 |
| 06 | 4351504 | Шестерённый насос | 1 |
| 08 | 4210361 | Адаптер | 1 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 9744859 | Трубка | 1 |
| 11 | 4506418 | Уплотнительное кольцо | 1 |
| 12 | 4138870 | Адаптер | 1 |
| 13 | 4154658 | Угловой штуцер | 1 |
| 15 | 4352230 | Шланг | 1 |
| 16 | 4154658 | Угловой штуцер | 2 |
| 17 | 4186122 | Фильтр | 1 |
| 18 | 4352537 | Кронштейн | 1 |
| 19 | J901020 | Болт | 2 |
| 20 | A590910 | Пружинная шайба | 2 |
| 21 | 4263740 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX550-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
