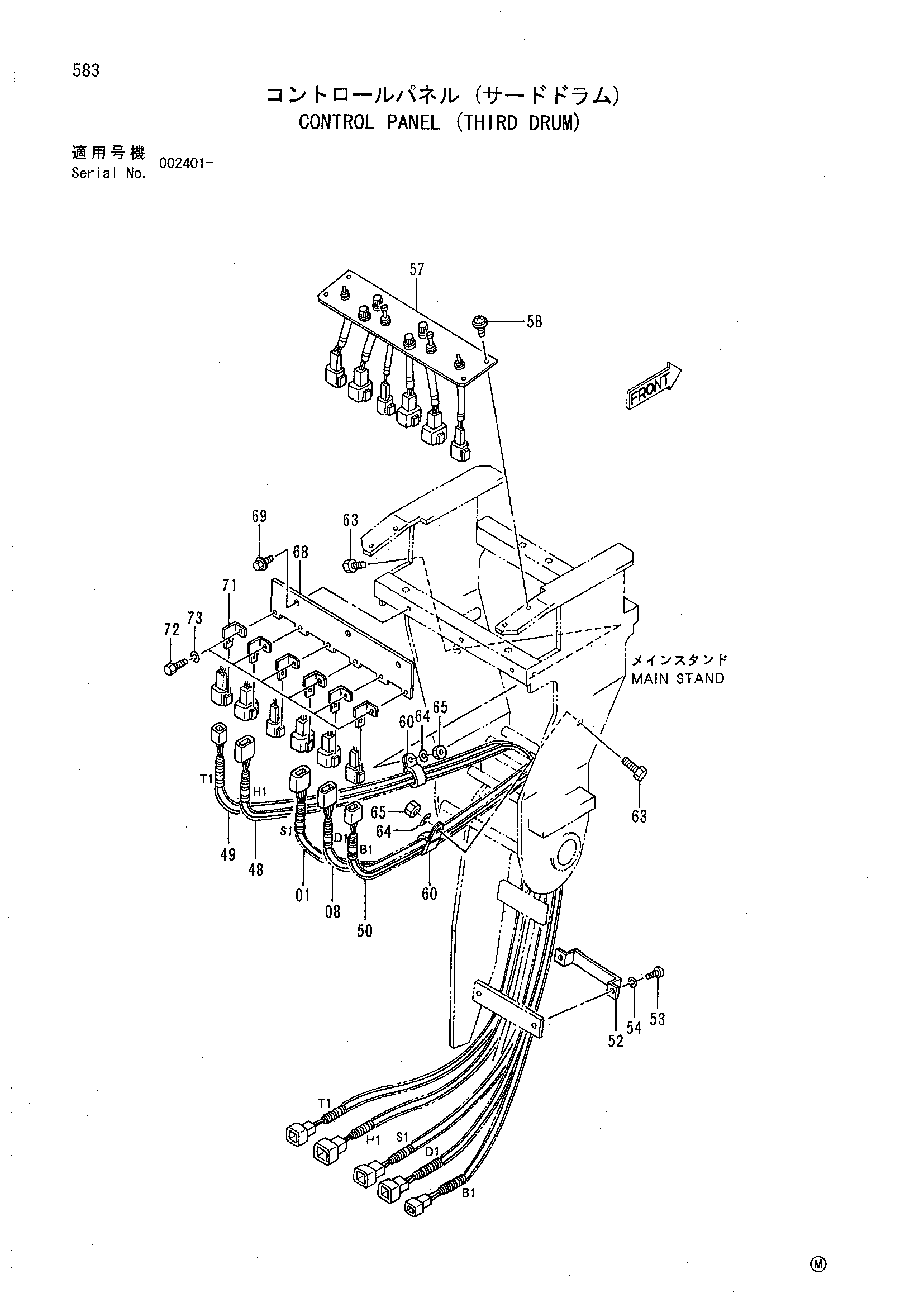

Управление панель (третий барабан) — HITACHI SCX550-C
Заводская схема «Управление панель (третий барабан)» для HITACHI SCX550-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8060957 | Жгут проводов провод (S1) | 1 |
| 08 | 8062507 | Жгут проводов провод (D1) | 1 |
| 48 | 8060958 | Жгут проводов провод (H1) | 1 |
| 49 | 8060959 | Жгут проводов провод (T1) | 1 |
| 50 | 8060960 | Жгут проводов провод (B1) | 1 |
| 52 | 4339552 | Хомут | 1 |
| 53 | M430610 | Винт | 2 |
| 54 | A590906 | Пружинная шайба | 2 |
| 57 | 7028985 | Панель управление | 1 |
| 58 | J670512 | Винт с шайбой | 4 |
| 60 | 4190292 | Зажим | 2 |
| 63 | J901020 | Болт | 2 |
| 64 | A590910 | Пружинная шайба | 2 |
| 65 | J950010 | Гайка | 2 |
| 68 | 4341081 | Пластина | 1 |
| 69 | J260614 | Болт с шайбой | 3 |
| 69A | J900614 | Болт | 1 |
| 69B | A590106 | Шайба | 1 |
| 71 | 4252767 | Кронштейн | 5 |
| 72 | J900610 | Болт | 5 |
| 73 | A590906 | Пружинная шайба | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX550-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
