Гусеничная цепь 810G [EU] — HITACHI SCX550

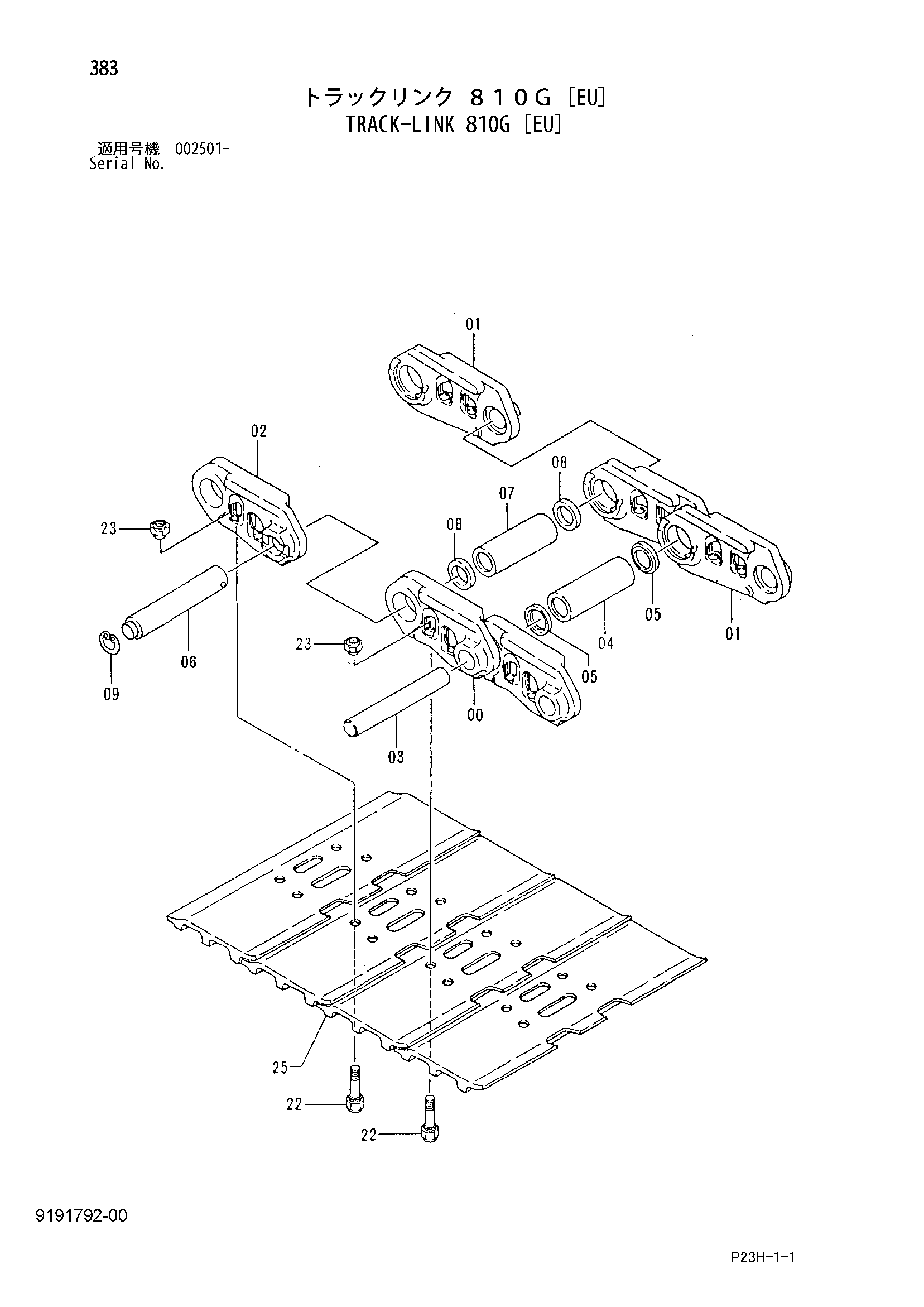

Заводская схема «Гусеничная цепь 810G [EU]» для HITACHI SCX550. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Гусеничная цепь 810G [EU] HITACHI SCX550](/catalog-drawings/1a/1a034797-c867-4321-9bc9-ef53c1193b53.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9191792 | Гусеничная цепь в сборе | 2 | |
| 00-09 | 9191791 | Гусеничная цепь в сборе | 1 |
| 00 | 1015705 | Гусеничная цепь B | 58 |
| 01 | 1015706 | Гусеничная цепь B | 59 |
| 02 | 3052405 | Гусеничная цепь M | 1 |
| 03 | 4336499 | Палец | 58 |
| 04 | 3069392 | Втулка гусеница | 58 |
| 05 | 4378892 | Пылезащитное уплотнение | 116 |
| 06 | 4336501 | Соединительный палец | 1 |
| 07 | 3069393 | Соединительная втулка | 1 |
| 08 | 4264458 | Втулка | 2 |
| 09 | 4186653 | Кольцо | 1 |
| 22 | 4143721 | Болт | 236 |
| 23 | 3060205 | Гайка | 236 |
| 25 | 2045349 | Башмак | 59 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
