Задний стойка [EU] — HITACHI SCX550

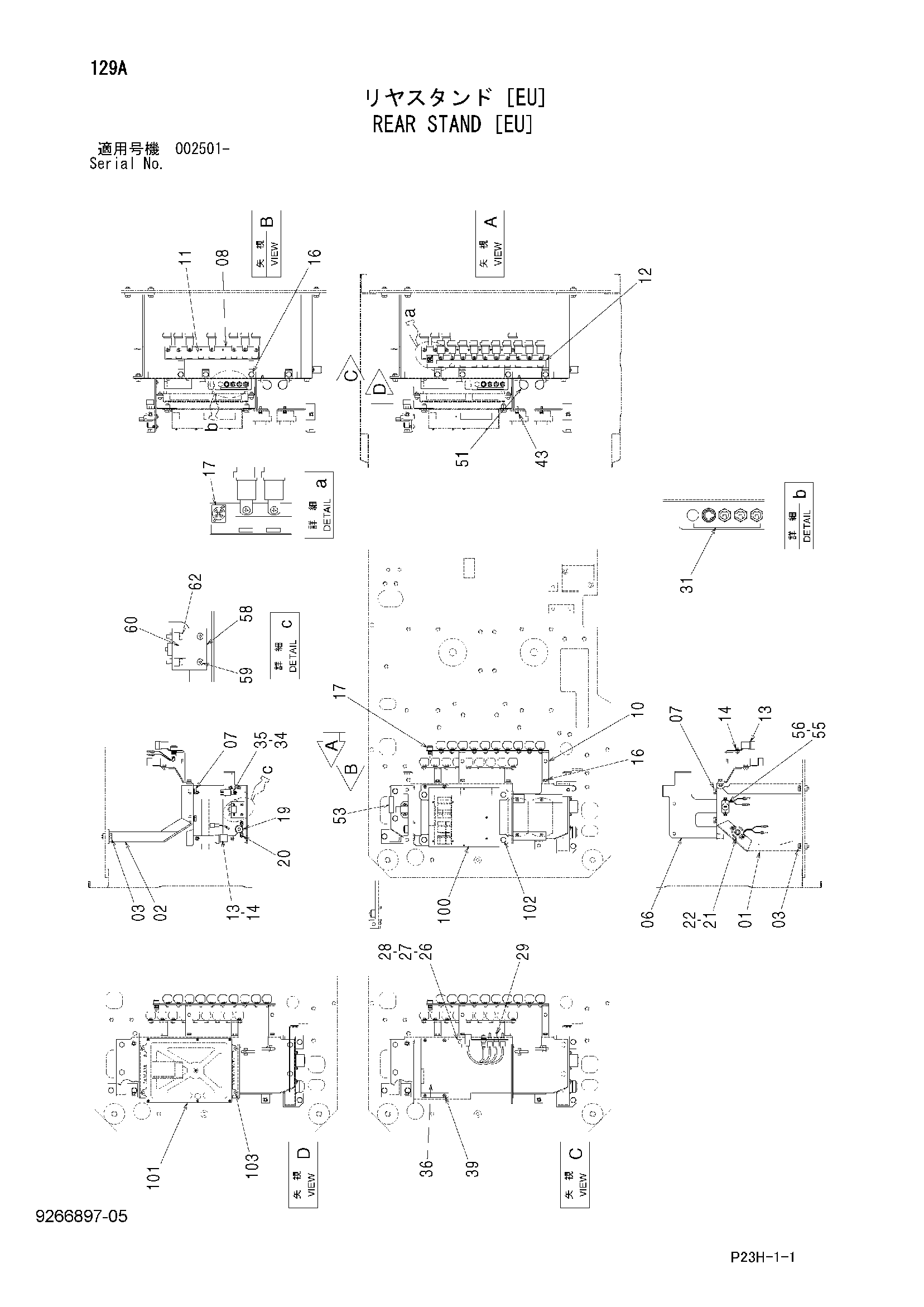

Заводская схема «Задний стойка [EU]» для HITACHI SCX550. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	8057383	Опора	1
02	8060063	Опора	1
03	J271030	Болт с шайбой	4
03A	J901030	Болт	1
03B	J222010	Шайба	1
06	5011154	Кронштейн	1
07	J271025	Болт с шайбой	4
07A	J901025	Болт	1
07B	J222010	Шайба	1
08	8057507	Кронштейн	1
10	8073396	Кронштейн	1
11	3092213	Информационная табличка	1
12	3089487	Информационная табличка	1
13	4251588	Реле	18
14	J460616	Винт с шайбой	18
16	J260825	Болт с шайбой	4
16A	J900825	Болт	1
16B	A590108	Плоская шайба	1
17	4335063	Зуммер	1
19	4258403	Зуммер	1
20	J460516	Винт с шайбой	2
21	4471322	Зуммер	1
22	J460416	Винт с шайбой	2
26	4252767	Кронштейн	1
27	J900610	Болт	1
28	A590906	Пружинная шайба	1
29	3107943	Выключатель пусхбут.	1
31	4659396	Информационная табличка	1
34	J460616	Винт с шайбой	1
35	4414207	Реле	1
36	4325825	Блок управление	1
39	J460616	Винт с шайбой	4
43	J450625	Винт с шайбой	4
51	4254600	Зажим	2
53	4352907	Амортизатор	1
55	4632870	Зуммер	1
56	J460410	Винт с шайбой	2
58	9766749	Кронштейн	1
59	J460516	Винт с шайбой	2
60	4651944	Датчик давления	1
62	J450520	Винт с шайбой	2
100	9271360	Контроллер	1
101	9266113	Блок контроллер (MC2)	1
102	J271025	Болт с шайбой	4
102A	J901025	Болт	1
102B	J222010	Шайба	1
103	M340616	Болт с внутренним шестигранником	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI SCX550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
