Двигатель — HITACHI SCX550

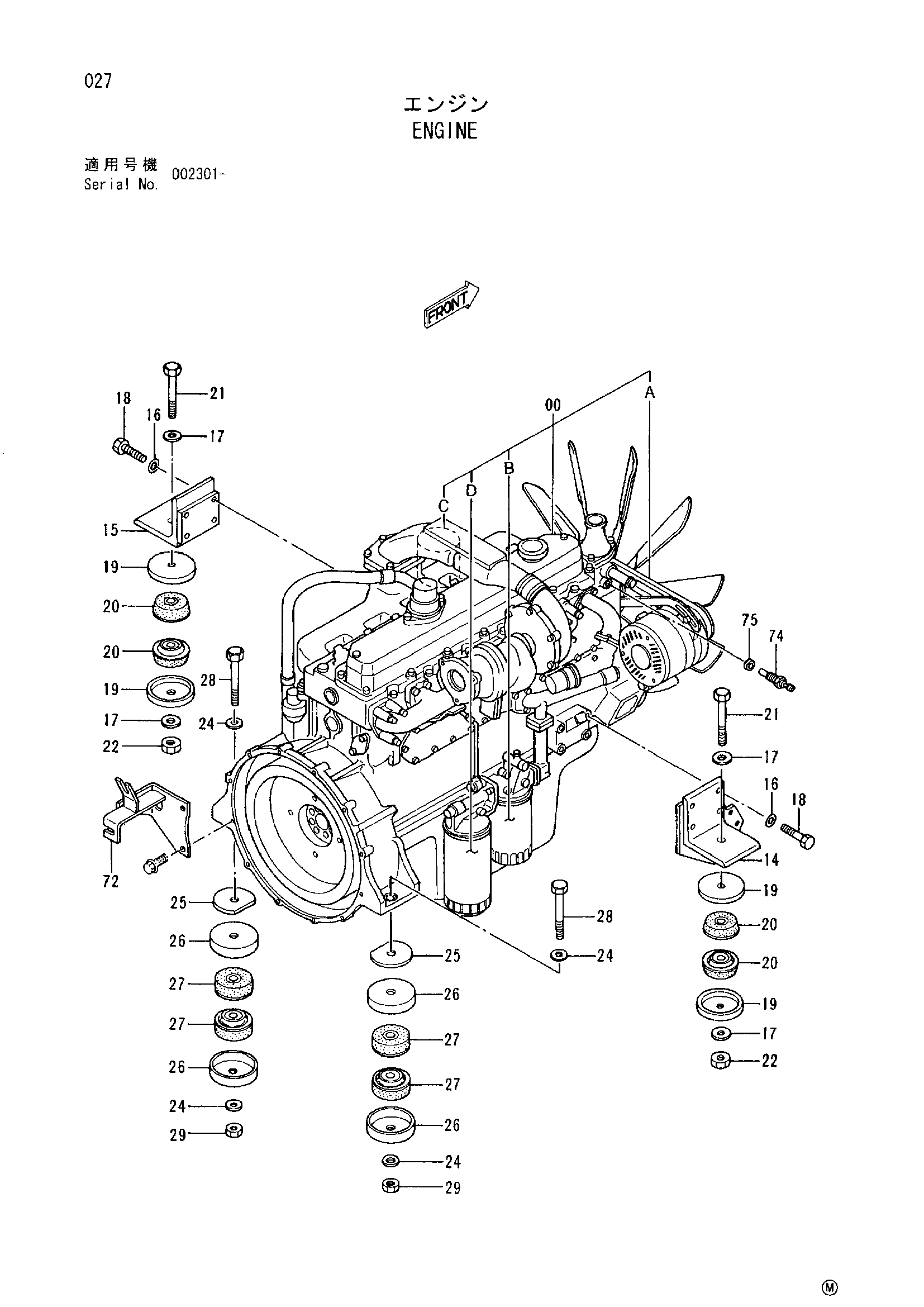

Заводская схема «Двигатель» для HITACHI SCX550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4314487 | Двигатель | 1 |
| 00A | 4346458 | Ремень вентилятор (1=2 детали) | 1 |
| 00B | 4323200 | Масляный фильтр | 1 |
| 00C | 4206090 | Топливный фильтр | 1 |
| 00D | 4285964 | Масляный фильтр | 1 |
| 14 | 7027204 | Кронштейн | 1 |
| 15 | 8056636 | Кронштейн | 1 |
| 16 | J222012 | Шайба | 8 |
| 17 | J222018 | Шайба | 4 |
| 18 | 4314082 | Болт | 8 |
| 19 | 4189018 | Ограничитель | 4 |
| 20 | 4315786 | Резиновая прокладка | 4 |
| 21 | J931806 | Болт | 2 |
| 22 | J951018 | Гайка | 2 |
| 24 | 4018545 | Шайба | 4 |
| 25 | 4315780 | Пластина | 2 |
| 26 | 4197147 | Ограничитель | 4 |
| 27 | 4197145 | Резиновая прокладка | 4 |
| 28 | J932010 | Болт | 2 |
| 29 | J951020 | Гайка | 2 |
| 72 | 8056186 | Кронштейн | 1 |
| 74 | 4257129 | Блок | 1 |
| 75 | 4164304 | Манжета | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
