Гидрораспределитель трубопроводы (2-2)[STD] — HITACHI SCX550
Заводская схема «Гидрораспределитель трубопроводы (2-2)[STD]» для HITACHI SCX550. Каталожные номера деталей, позиции, применяемость и запрос цены.

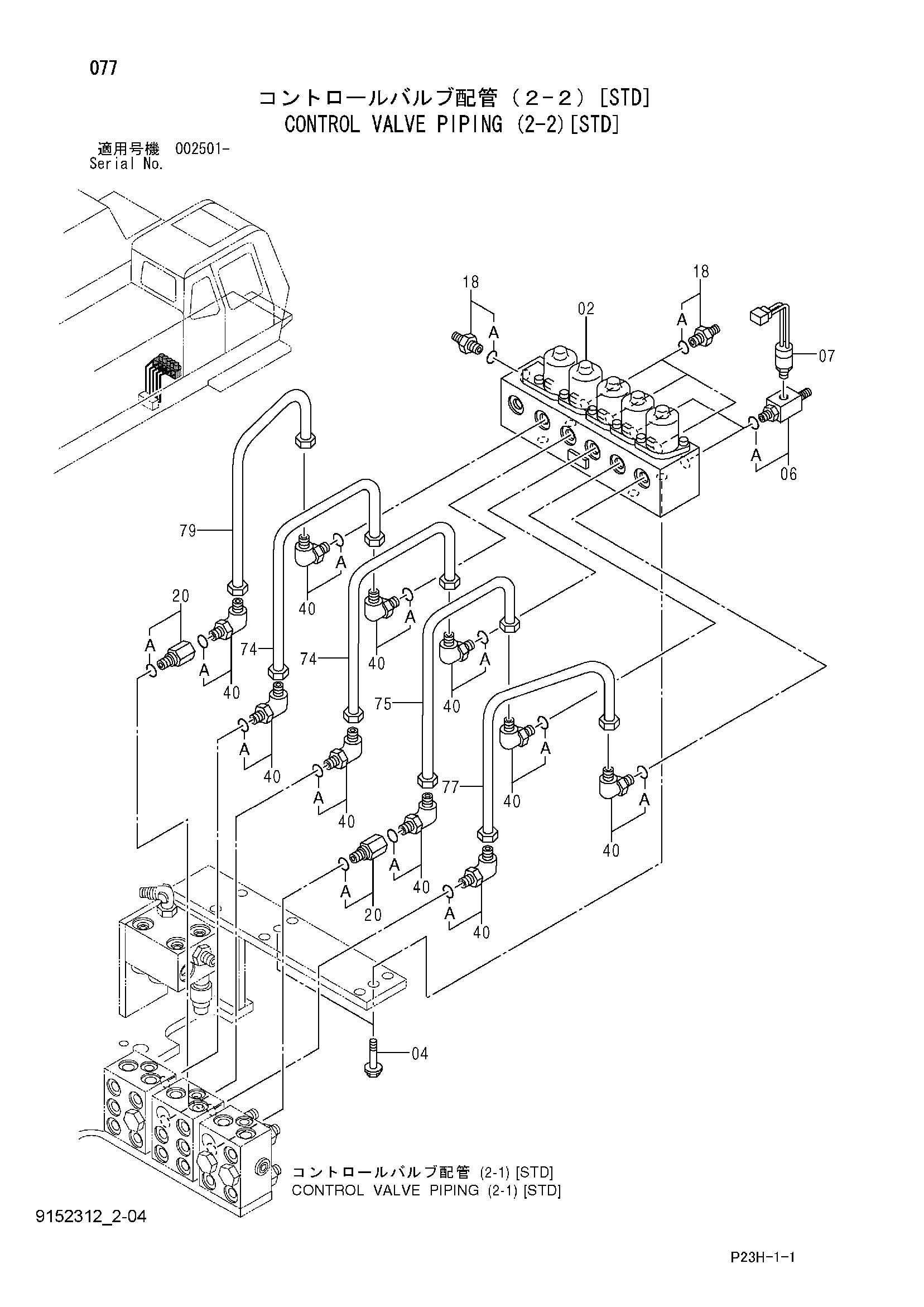

![Схема Гидрораспределитель трубопроводы (2-2)[STD] HITACHI SCX550](/catalog-drawings/f3/f3d57024-1071-4bb8-86ee-6d9d37f503de.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4384478 | Электромагнитный клапан | 1 |
| 04 | J260820 | Болт с шайбой | 2 |
| 04A | J900820 | Болт | 1 |
| 04B | A590108 | Шайба | 1 |
| 06 | 4338768 | Тройник | 2 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4286171 | Датчик давления | 2 |
| 18 | 4200467 | Адаптер | 4 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4202564 | Адаптер | 2 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 40 | 4317622 | Штуцер трубки | 10 |
| 40A | 957366 | Уплотнительное кольцо | 1 |
| 74 | 4386994 | Трубка | 2 |
| 75 | 4386997 | Трубка | 1 |
| 77 | 4386996 | Трубка | 1 |
| 79 | 4386995 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
