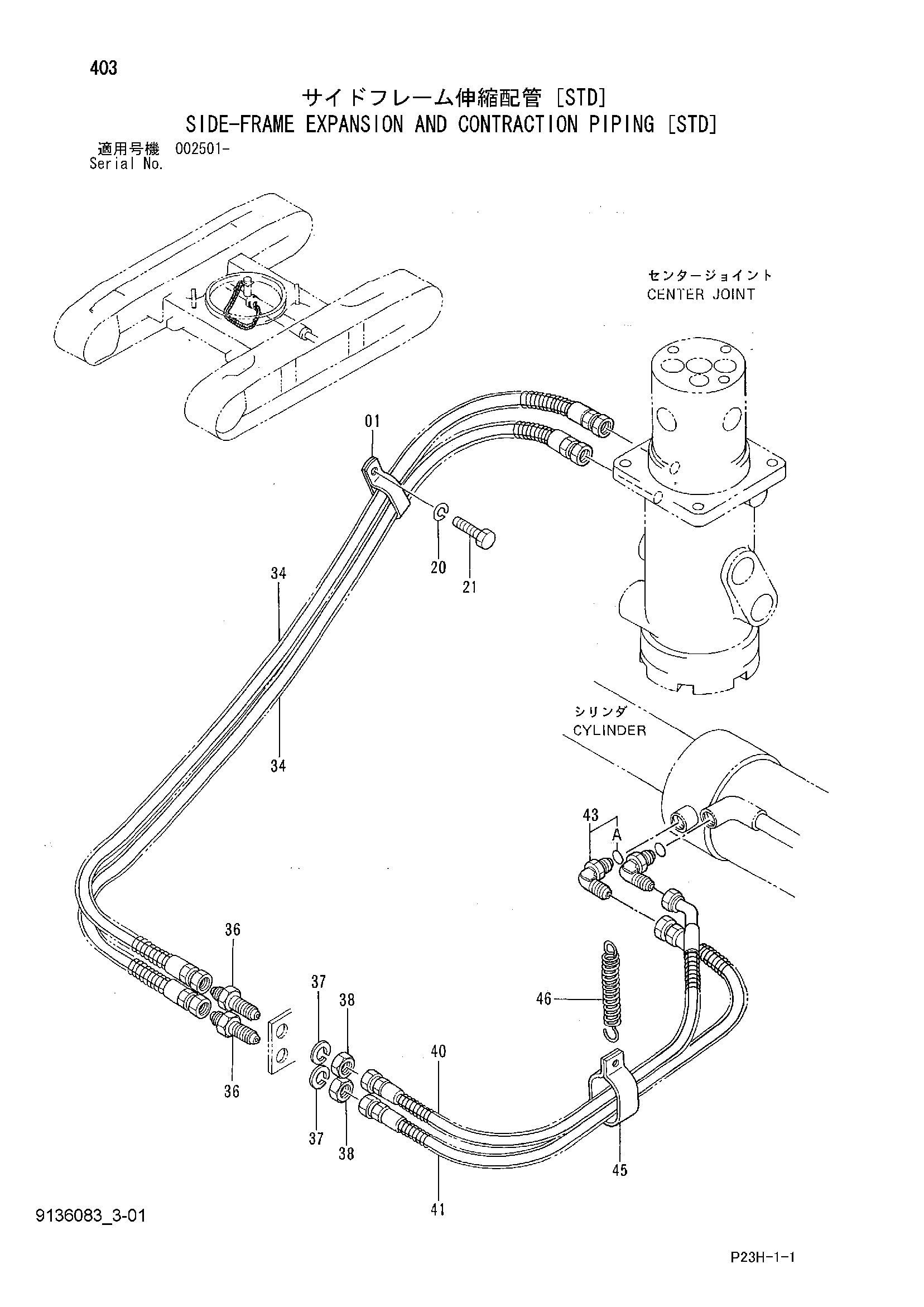

Сиде-фраме експансион и контрактион трубопроводы [STD] — HITACHI SCX550
Заводская схема «Сиде-фраме експансион и контрактион трубопроводы [STD]» для HITACHI SCX550. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Сиде-фраме експансион и контрактион трубопроводы [STD] HITACHI SCX550](/catalog-drawings/05/059dbc84-9d8b-448c-b815-b75a5c296bb8.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4192034 | Зажим | 1 |
| 20 | A590910 | Пружинная шайба | 1 |
| 21 | J901020 | Болт | 1 |
| 34 | 4332632 | Шланг | 2 |
| 36 | 4315207 | Адаптер | 2 |
| 37 | A590920 | Пружинная шайба | 2 |
| 38 | 4316589 | Гайка | 2 |
| 40 | 4315297 | Шланг <500> | 1 |
| 40 | 4331037 | Шланг <550> | 1 |
| 41 | 4315298 | Шланг | 1 |
| 43 | 4154672 | Угловой штуцер | 2 |
| 43A | 4506418 | Уплотнительное кольцо | 1 |
| 45 | 4081118 | Хомут | 1 |
| 46 | 423 | Пружина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
