Таглине трубопроводы (2) — HITACHI SCX550

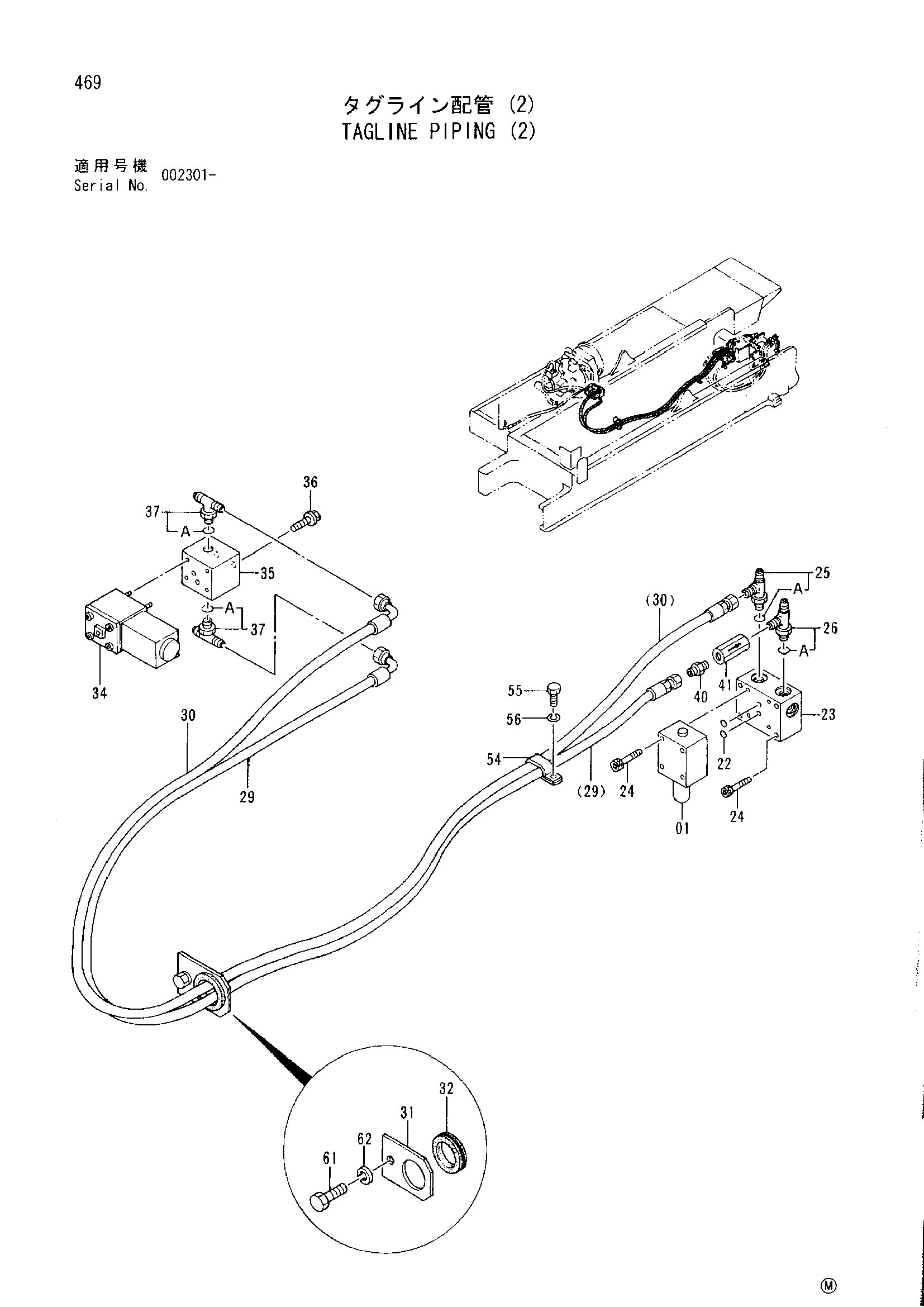

Заводская схема «Таглине трубопроводы (2)» для HITACHI SCX550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4146469 | Предохранительный клапан | 1 |
| 22 | 4509180 | Уплотнительное кольцо | 2 |
| 23 | 3070572 | Коллектор | 1 |
| 24 | M340871 | Болт с внутренним шестигранником | 8 |
| 25 | 4217343 | Тройник | 1 |
| 25A | 4506418 | Уплотнительное кольцо | 1 |
| 26 | 4393831 | Тройник | 1 |
| 26A | 4506418 | Уплотнительное кольцо | 1 |
| 29 | 4313451 | Шланг | 1 |
| 30 | 4349415 | Шланг | 1 |
| 31 | 4349346 | Пластина | 1 |
| 32 | 4087462 | Резиновая втулка | 1 |
| 34 | 4361100 | Электромагнитный клапан | 1 |
| 35 | 3070573 | Коллектор | 1 |
| 36 | J011230 | Болт с шайбой | 2 |
| 37 | 4221224 | Тройник | 2 |
| 37A | 4506418 | Уплотнительное кольцо | 1 |
| 40 | 4221287 | Адаптер | 1 |
| 41 | 4163092 | Обратный клапан | 1 |
| 54 | 4190266 | Зажим | 1 |
| 55 | J901014 | Болт | 1 |
| 56 | A590910 | Пружинная шайба | 1 |
| 61 | J912055 | Болт | 1 |
| 62 | A590920 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
