Тормоз блок (третий барабан) — HITACHI SCX550

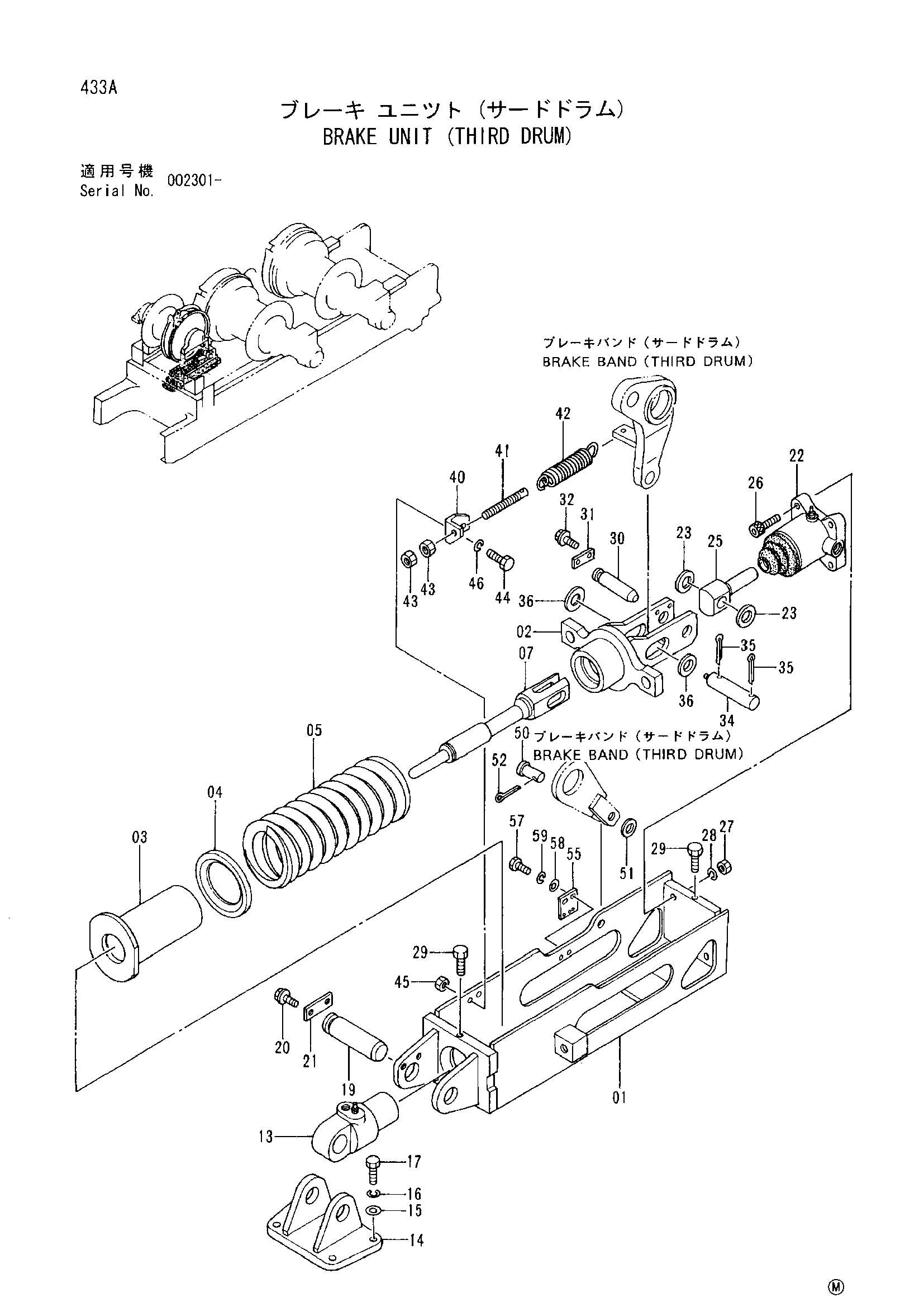

Заводская схема «Тормоз блок (третий барабан)» для HITACHI SCX550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7028460 | Рама тормоз | 1 |
| 02 | 8059904 | Шток | 1 |
| 03 | 9742908 | Направляющая | 1 |
| 04 | 4314372 | Проставка | 1 |
| 05 | 3065304 | Пружина | 1 |
| 07 | 4338920 | Шток | 1 |
| 13 | 4309691 | Гидроцилиндр. масляный | 1 |
| 14 | 8056664 | Кронштейн | 1 |
| 15 | J222016 | Шайба | 4 |
| 16 | A590916 | Пружинная шайба | 4 |
| 17 | J901645 | Болт | 4 |
| 19 | 4314350 | Палец | 1 |
| 20 | J021020 | Болт с шайбой | 2 |
| 21 | X4245 | Стопорная пластина | 1 |
| 22 | 4309695 | Гидроцилиндр. масляный | 1 |
| 23 | 4085614 | Шайба | 2 |
| 25 | 4316349 | Шток пусх | 1 |
| 26 | M341260 | Болт с внутренним шестигранником | 2 |
| 27 | J950012 | Гайка | 2 |
| 28 | A590912 | Пружинная шайба | 2 |
| 29 | J901016 | Болт | 2 |
| 30 | 4339065 | Палец | 1 |
| 31 | 4217448 | Стопорная пластина | 1 |
| 32 | J020820 | Болт с шайбой | 2 |
| 34 | 4339060 | Палец | 1 |
| 35 | A765050 | Шплинт | 2 |
| 36 | A590127 | Плоская шайба | 2 |
| 40 | 4334188 | Кронштейн | 1 |
| 41 | 4225383 | Болт проушина | 1 |
| 42 | 4339067 | Пружина | 1 |
| 43 | J950012 | Гайка | 2 |
| 44 | J901035 | Болт | 2 |
| 45 | J950010 | Гайка | 2 |
| 46 | A590910 | Пружинная шайба | 2 |
| 50 | 4118986 | Палец | 1 |
| 51 | A590118 | Плоская шайба | 1 |
| 52 | A764028 | Шплинт | 1 |
| 55 | 4346507 | Индикатор | 1 |
| 57 | J900814 | Болт | 2 |
| 58 | A590108 | Плоская шайба | 2 |
| 59 | A590908 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
