Крюк 30T — HITACHI SCX550

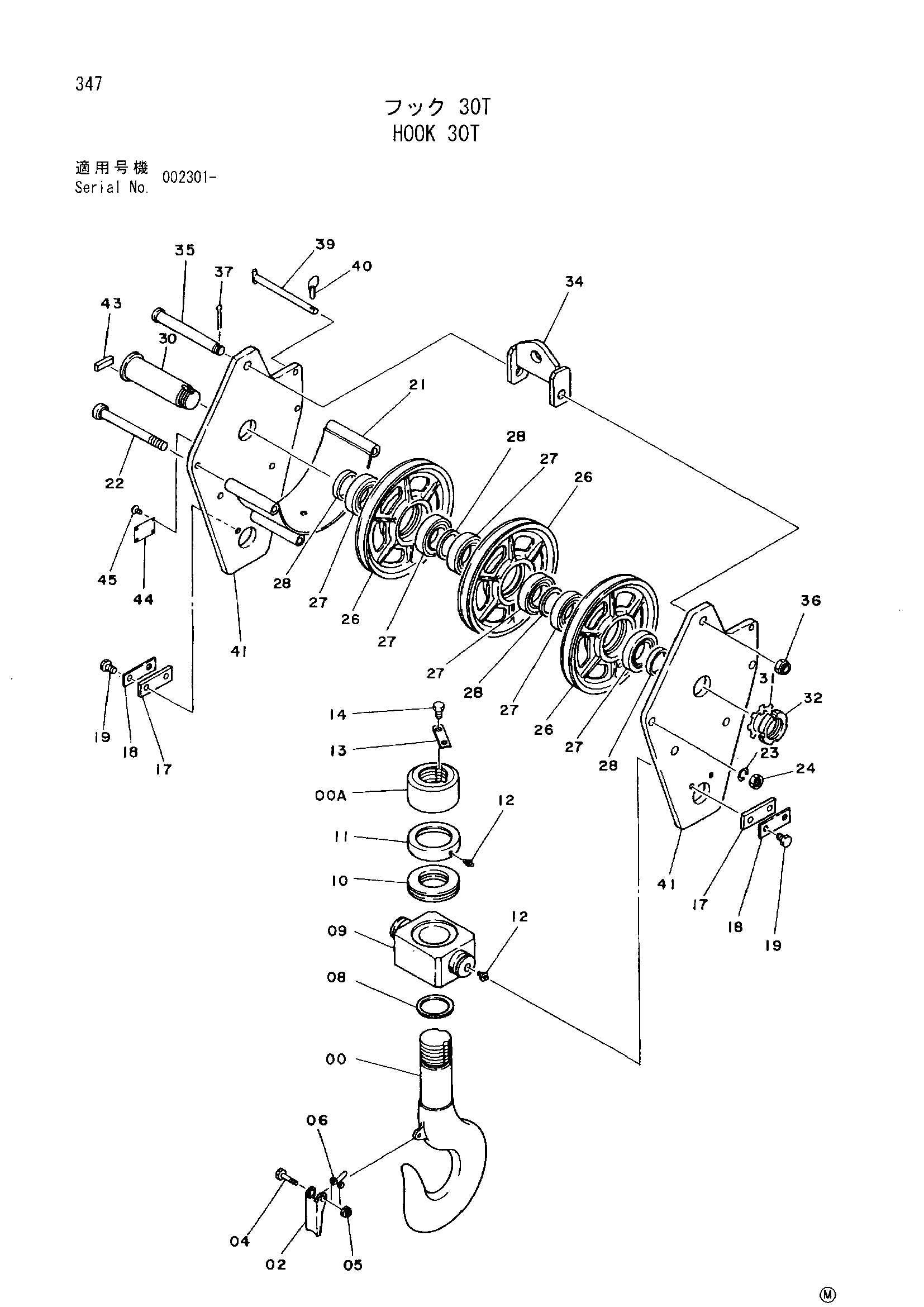

Заводская схема «Крюк 30T» для HITACHI SCX550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9059814 | Крюк 30T в сборе | 1 | |
| 00-00 | 9059816 | Крюк 30T | 1 |
| 02-06 | 9059815 | Кронштейн в сборе | 1 |
| 02 | 4170767 | Кронштейн | 1 |
| 04 | M211265 | Болт | 1 |
| 05 | M660012 | U-образная гайка | 1 |
| 06 | 4170278 | Пружина торсион | 1 |
| 08 | 4170280 | Проставка | 1 |
| 09 | 3031633 | Труннион | 1 |
| 10 | 4085517 | Шариковый подшипник | 1 |
| 11 | 4170279 | Крышка подшипник. | 1 |
| 12 | J75481 | Штуцер | 3 |
| 13 | 4105625 | Стопорная шайба | 1 |
| 14 | 4169514 | Болт | 2 |
| 17 | 4087951 | Стопорная пластина | 2 |
| 18 | 4105625 | Стопорная шайба | 2 |
| 19 | J901635 | Болт | 4 |
| 21 | 8031937 | Направляющая каната | 1 |
| 22 | J912425 | Болт | 4 |
| 23 | A590924 | Пружинная шайба | 4 |
| 24 | J951024 | Гайка | 4 |
| 26 | 3020683 | Канатный блок | 3 |
| 27 | 971655 | Шариковый подшипник | 6 |
| 28 | 4018678 | Проставка | 4 |
| 30 | 4085584 | Мост | 1 |
| 31 | 454958 | Шайба подшипник. | 1 |
| 32 | 454941 | Гайка подшипник. | 1 |
| 34 | 8031936 | Тяга | 1 |
| 35 | 4085583 | Палец | 1 |
| 36 | 4085591 | Корончатая гайка | 1 |
| 37 | A766063 | Шплинт | 1 |
| 39 | 9722305 | Палец | 1 |
| 40 | 4001834 | Палец кольцо | 1 |
| 41 | 3031634 | Пластина подвес | 2 |
| 43 | 4100955 | Пластина | 1 |
| 44 | 495652 | Информационная табличка | 1 |
| 45 | M492564 | Приводной винт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
