Башенный трубопроводы (2) — HITACHI SCX550

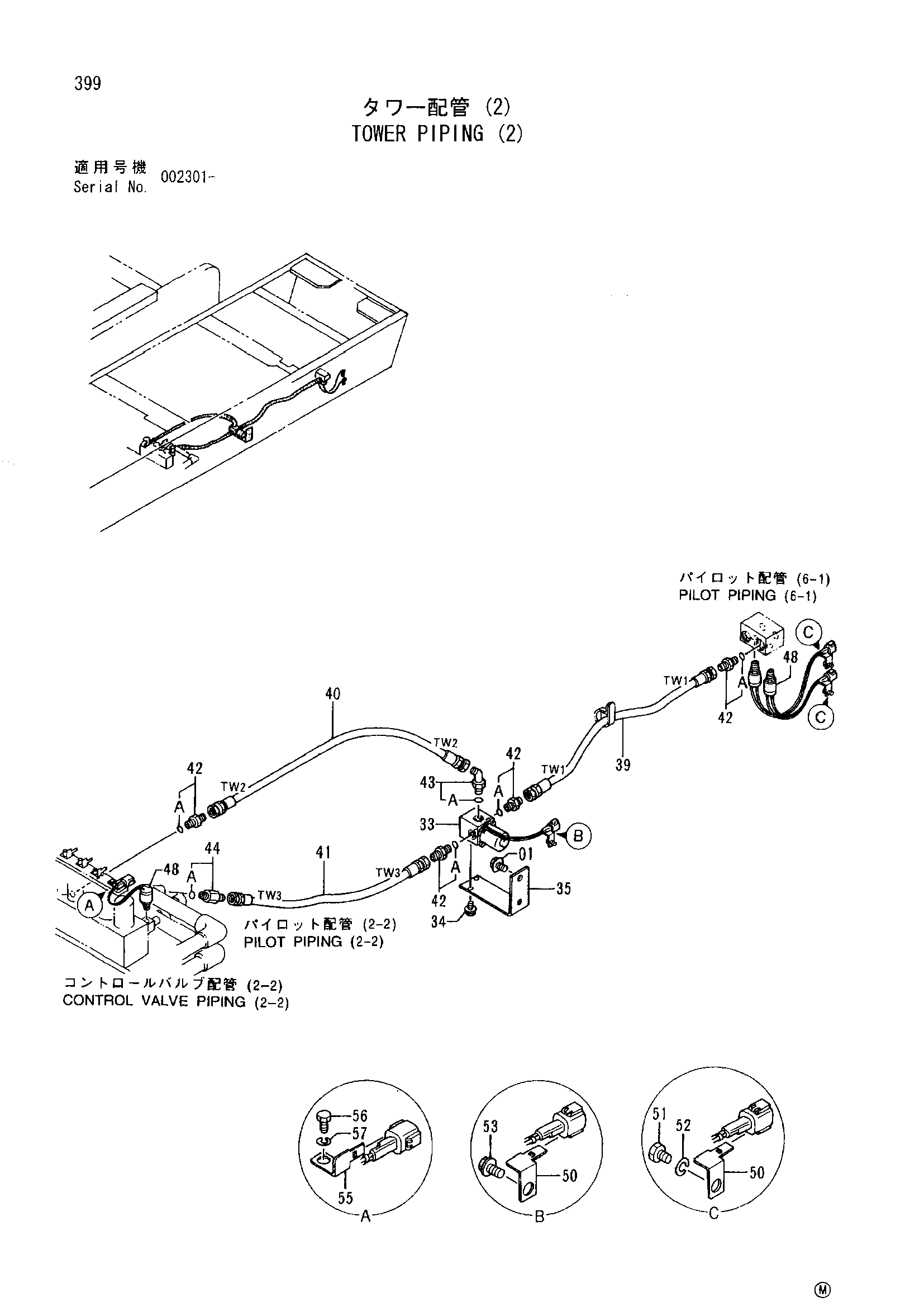

Заводская схема «Башенный трубопроводы (2)» для HITACHI SCX550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J011225 | Болт с шайбой | 2 |
| 33 | 4302289 | Электромагнитный клапан | 1 |
| 34 | J010616 | Болт с шайбой | 2 |
| 35 | 4341087 | Кронштейн | 1 |
| 39 | 4241338 | Нейлоновый шланг | 1 |
| 40 | 4241338 | Нейлоновый шланг | 1 |
| 41 | 4341688 | Нейлоновый шланг | 1 |
| 42 | 4200467 | Адаптер | 4 |
| 42A | 957366 | Уплотнительное кольцо | 1 |
| 43 | 4286916 | Угловой штуцер | 1 |
| 43A | 957366 | Уплотнительное кольцо | 1 |
| 44 | 4276965 | Адаптер | 1 |
| 44A | 4509180 | Уплотнительное кольцо | 1 |
| 48 | 4286171 | Датчик давления | 3 |
| 50 | 4257159 | Кронштейн | 3 |
| 51 | J901014 | Болт | 2 |
| 52 | A590910 | Пружинная шайба | 2 |
| 53 | J011020 | Болт с шайбой | 1 |
| 55 | 4252767 | Кронштейн | 1 |
| 56 | J900610 | Болт | 1 |
| 57 | A590906 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
