Стрела ограничитель подъёма предотвращение устройство [STD] — HITACHI SCX550

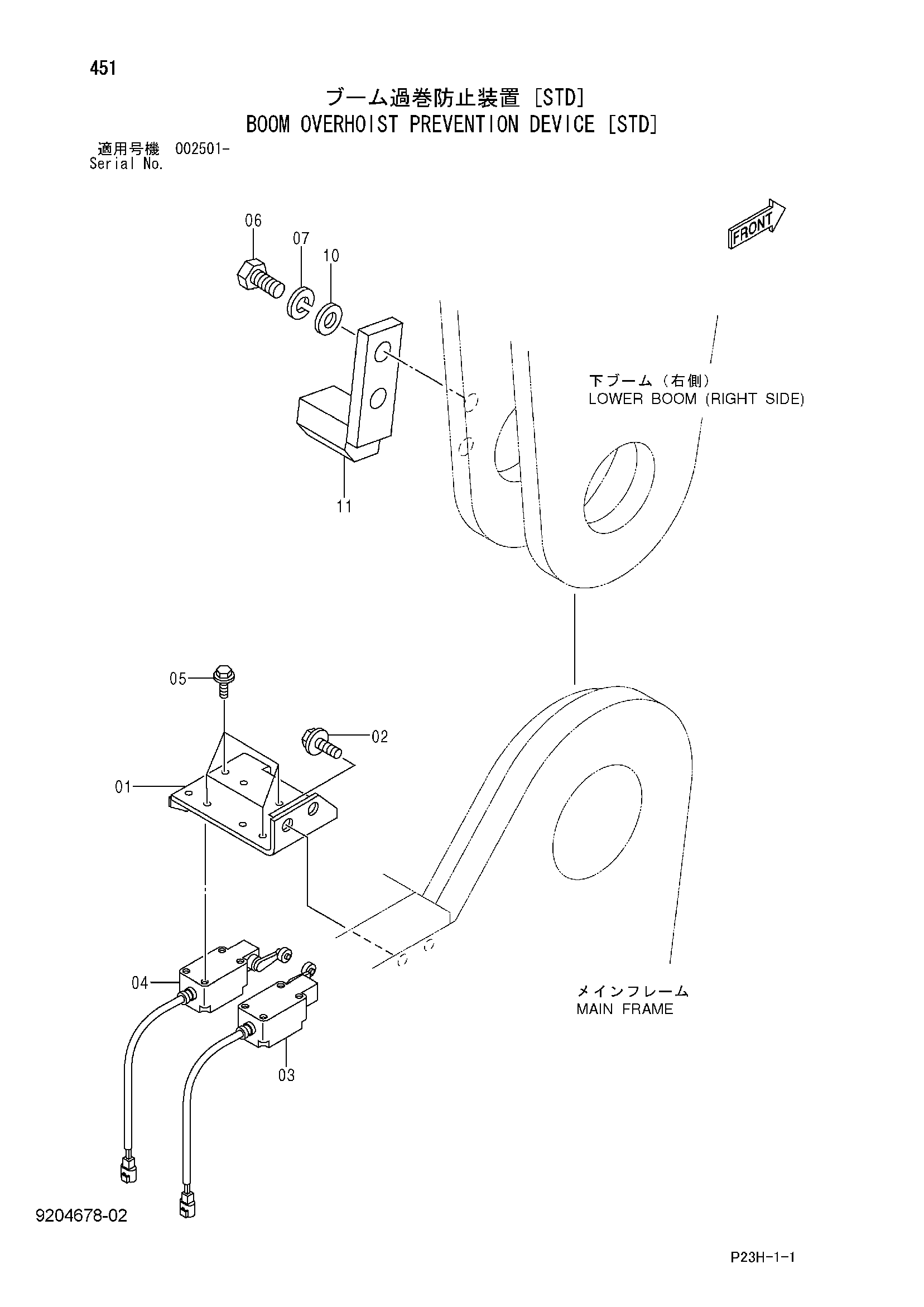

Заводская схема «Стрела ограничитель подъёма предотвращение устройство [STD]» для HITACHI SCX550. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Стрела ограничитель подъёма предотвращение устройство [STD] HITACHI SCX550](/catalog-drawings/8d/8da97860-8eea-4b46-863d-1477895c4116.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9204678 | Стрела ограничитель в сборе | 1 | |
| 01 | 8085510 | Кронштейн | 1 |
| 02 | J271220 | Болт с шайбой | 2 |
| 02A | J901220 | Болт | 1 |
| 02B | J222012 | Шайба | 1 |
| 03 | 4459175 | Выключатель концевой | 1 |
| 04 | 4459176 | Выключатель концевой | 1 |
| 05 | J260620 | Болт с шайбой | 8 |
| 05A | J900620 | Болт | 1 |
| 05B | A590106 | Шайба | 1 |
| 06 | J932045 | Болт | 2 |
| 07 | A590920 | Пружинная шайба | 2 |
| 10 | A590120 | Плоская шайба | 2 |
| 11 | 9757213 | Ответная планка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
