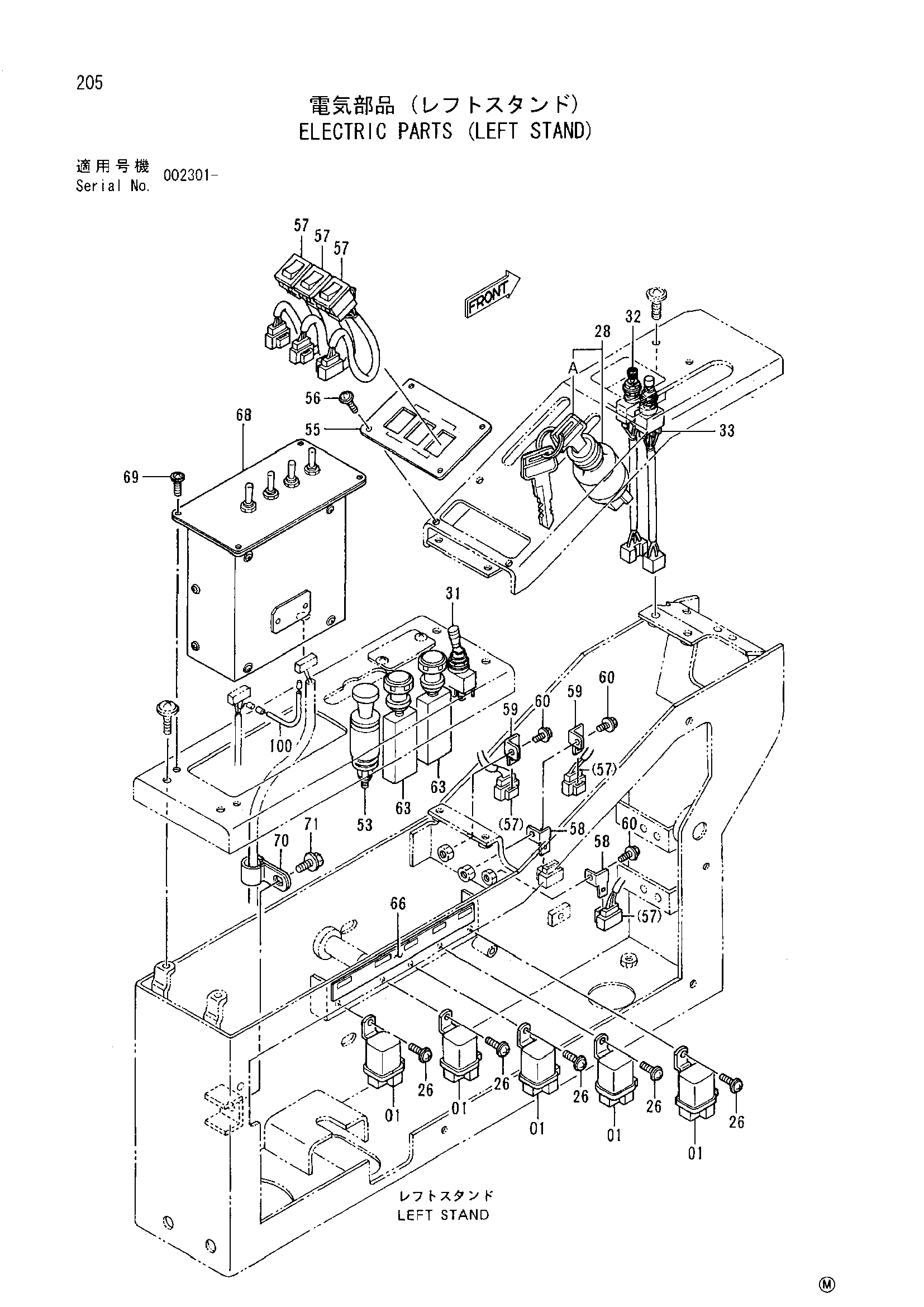

Электрооборудование (левый стойка) — HITACHI SCX550
Заводская схема «Электрооборудование (левый стойка)» для HITACHI SCX550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4251588 | Реле | 5 |
| 26 | J460616 | Винт с шайбой | 5 |
| 31 | 4339783 | Выключатель | 1 |
| 32 | 4322334 | Выключатель (блакк) | 1 |
| 33 | 4322325 | Выключатель (вхите) | 1 |
| 53 | 4357862 | Лигхтер | 1 |
| 55 | 3068374 | Панель | 1 |
| 56 | J680412 | Винт с шайбой | 4 |
| 57 | 4331690 | Выключатель | 3 |
| 58 | 4252767 | Кронштейн | 2 |
| 59 | 4336874 | Кронштейн | 2 |
| 60 | J010614 | Болт с шайбой | 3 |
| 63 | 4239945 | Выключатель | 2 |
| 66 | 3070770 | Информационная табличка | 1 |
| 68 | 9161241 | Контроллер | 1 |
| 69 | J680412 | Винт с шайбой | 4 |
| 70 | 4190253 | Зажим | 1 |
| 71 | J021025 | Болт с шайбой | 1 |
| 100 | 4391466 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
