Детали радиатора — HITACHI SCX550

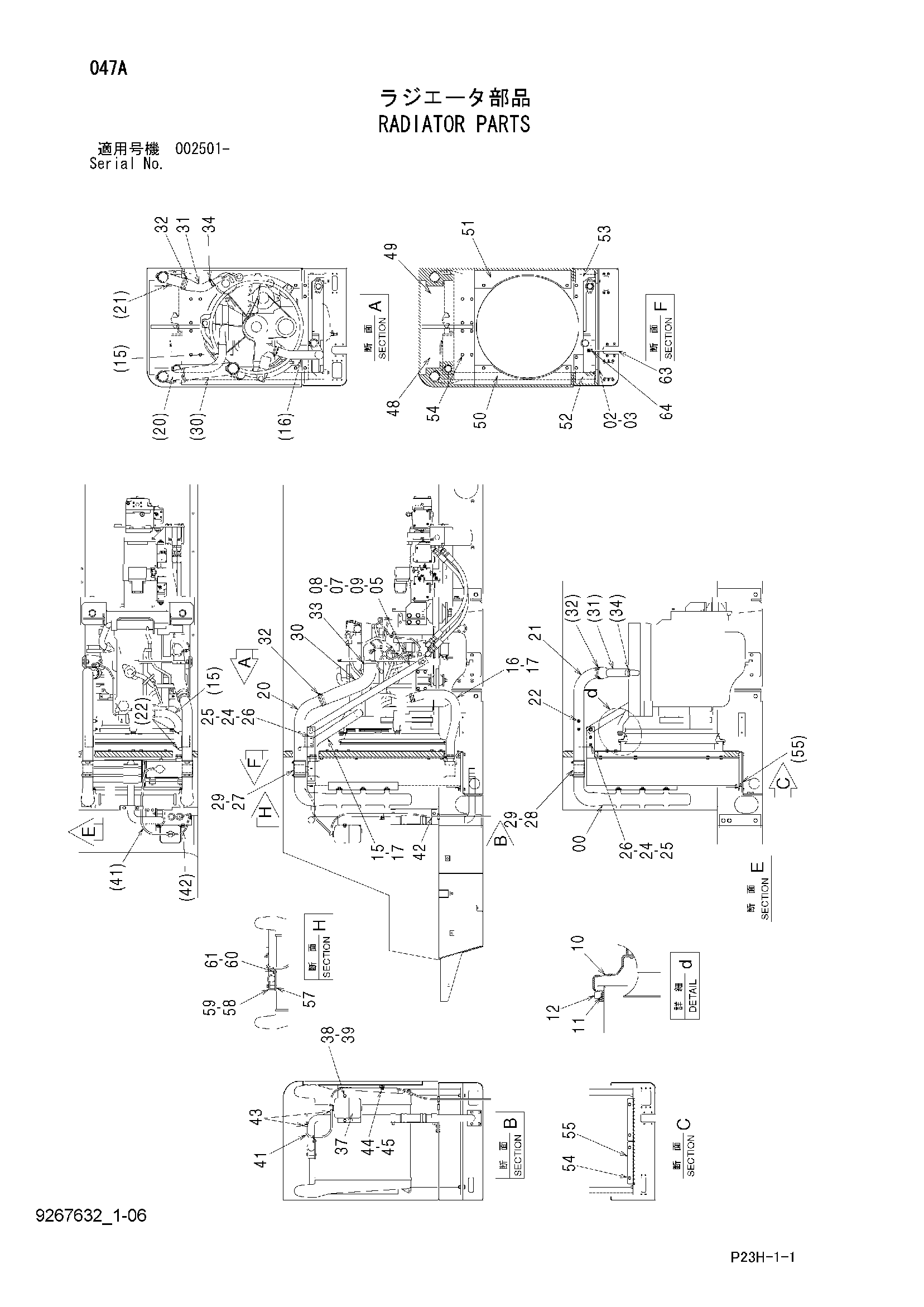

Заводская схема «Детали радиатора» для HITACHI SCX550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4658336 | Радиатор | 1 |
| 02 | J901240 | Болт | 4 |
| 03 | J222012 | Шайба | 4 |
| 05 | 4645687 | Стойка | 2 |
| 07 | A590116 | Плоская шайба | 4 |
| 08 | J950016 | Гайка | 4 |
| 09 | J901645 | Болт | 4 |
| 10 | 4632626 | Резиновая прокладка | 1 |
| 11 | 4639513 | Лента | 1 |
| 12 | 4426044 | Замок | 1 |
| 15 | 3108615 | Водяной шланг | 1 |
| 16 | 3108620 | Водяной шланг | 1 |
| 17 | 4504199 | Хомут шланга | 4 |
| 20 | 8106239 | Трубка воздушный | 1 |
| 21 | 8106268 | Трубка воздушный | 1 |
| 22 | 94-2022 | Пробка | 4 |
| 24 | A590110 | Плоская шайба | 4 |
| 25 | J950010 | Гайка | 4 |
| 26 | J901030 | Болт | 4 |
| 27 | 4650377 | Воздушный шланг | 1 |
| 28 | 4650388 | Воздушный шланг | 1 |
| 29 | 4507512 | Хомут шланга | 4 |
| 30 | 4658833 | Воздушный шланг | 1 |
| 31 | 4658853 | Воздушный шланг | 1 |
| 32 | 4285237 | Хомут шланга | 2 |
| 33 | 4263765 | Хомут шланга | 1 |
| 34 | 4282477 | Хомут шланга | 1 |
| 37 | 4382899 | Бак воды | 1 |
| 37A | 4382898 | Выключатель уровень | 1 |
| 37B | 4153250 | Колпачок | 1 |
| 38 | 4180555 | Хомут | 1 |
| 39 | J271016 | Болт с шайбой | 2 |
| 39A | J901016 | Болт | 1 |
| 39B | J222010 | Шайба | 1 |
| 41 | 4161290 | Водяной шланг | 1 |
| 42 | 4194931 | Виниловый шланг | 1 |
| 43 | 4508575 | Хомут шланга | 3 |
| 44 | 4190261 | Зажим | 1 |
| 45 | J271020 | Болт с шайбой | 1 |
| 45A | J901020 | Болт | 1 |
| 45B | J222010 | Шайба | 1 |
| 48 | 8103383 | Крышка | 1 |
| 49 | 8103483 | Крышка | 1 |
| 50 | 8103732 | Крышка | 1 |
| 51 | 8104127 | Крышка | 1 |
| 52 | 8104231 | Крышка | 1 |
| 53 | 8104232 | Крышка | 1 |
| 54 | J271025 | Болт с шайбой | 20 |
| 54A | J901025 | Болт | 1 |
| 54B | J222010 | Шайба | 1 |
| 55 | 9766870 | Крышка | 2 |
| 57 | 4664522 | Пластина | 1 |
| 58 | 4053697 | Хомут трубки | 1 |
| 59 | J271265 | Болт с шайбой | 1 |
| 59A | J901265 | Болт | 1 |
| 59B | J222012 | Шайба | 1 |
| 60 | 4190272 | Зажим | 1 |
| 61 | J271020 | Болт с шайбой | 1 |
| 61A | J901020 | Болт | 1 |
| 61B | J222010 | Шайба | 1 |
| 63 | 4679345 | Виниловый шланг | 1 |
| 64 | 4508575 | Хомут шланга | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
