Рычаг блокировки — HITACHI SCX550

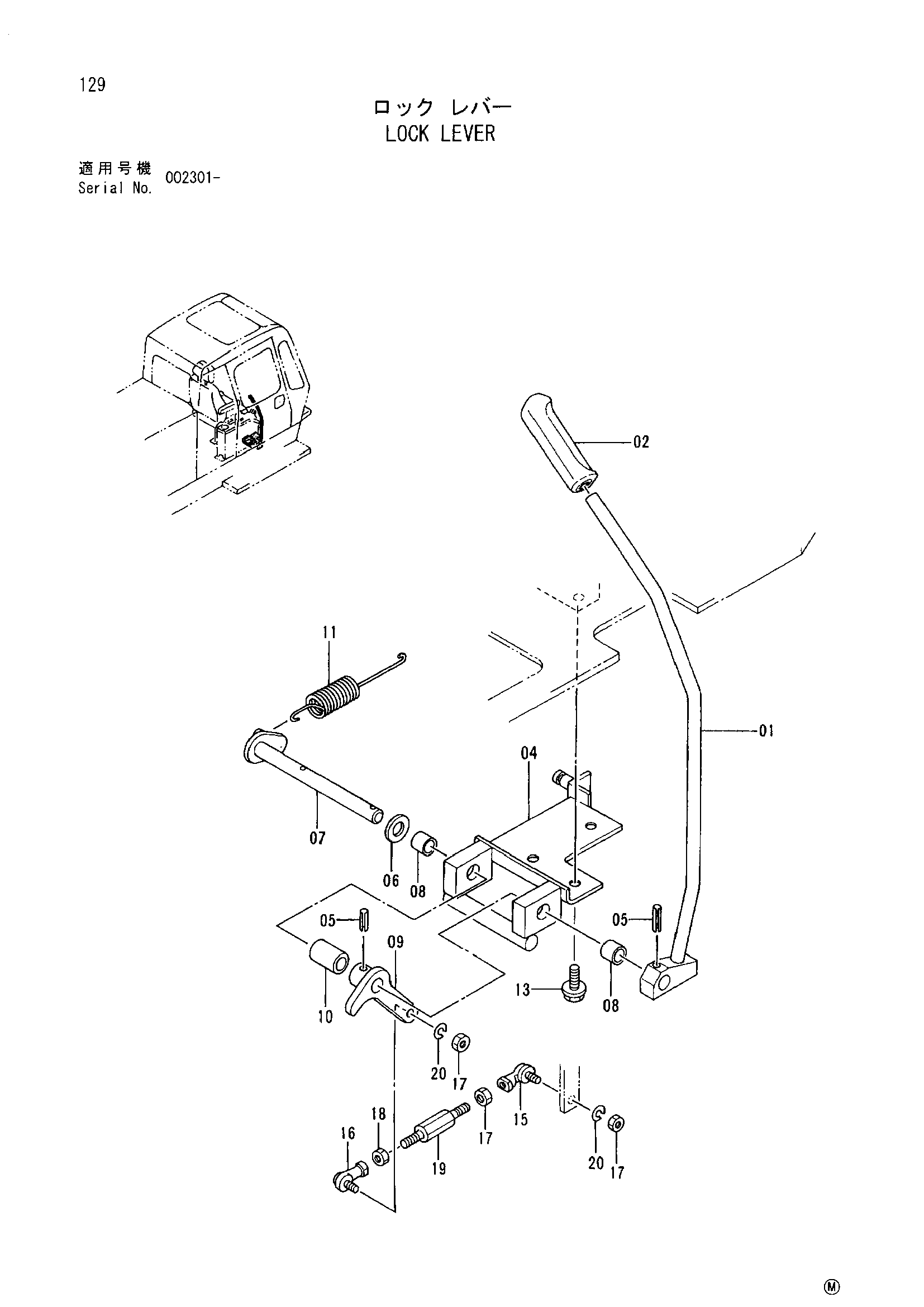

Заводская схема «Рычаг блокировки» для HITACHI SCX550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8057120 | Рычаг блокировка | 1 |
| 02 | 3051611 | Рукоятка | 1 |
| 04 | 8060070 | Кронштейн | 1 |
| 05 | 4027427 | Пружинный штифт | 2 |
| 06 | A590116 | Плоская шайба | 1 |
| 07 | 9741120 | Рычаг | 1 |
| 08 | 4259767 | Втулка | 2 |
| 09 | 9740890 | Тяга | 1 |
| 10 | 4332030 | Проставка | 1 |
| 11 | 4189184 | Пружина растяжения | 1 |
| 13 | J011025 | Болт с шайбой | 3 |
| 15 | 4056018 | Шарнир | 1 |
| 16 | 4140064 | Шарнир | 1 |
| 17 | M500807 | Гайка | 3 |
| 18 | M580008 | Гайка (левый) | 1 |
| 19 | 4339725 | Шток | 1 |
| 20 | A590908 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
