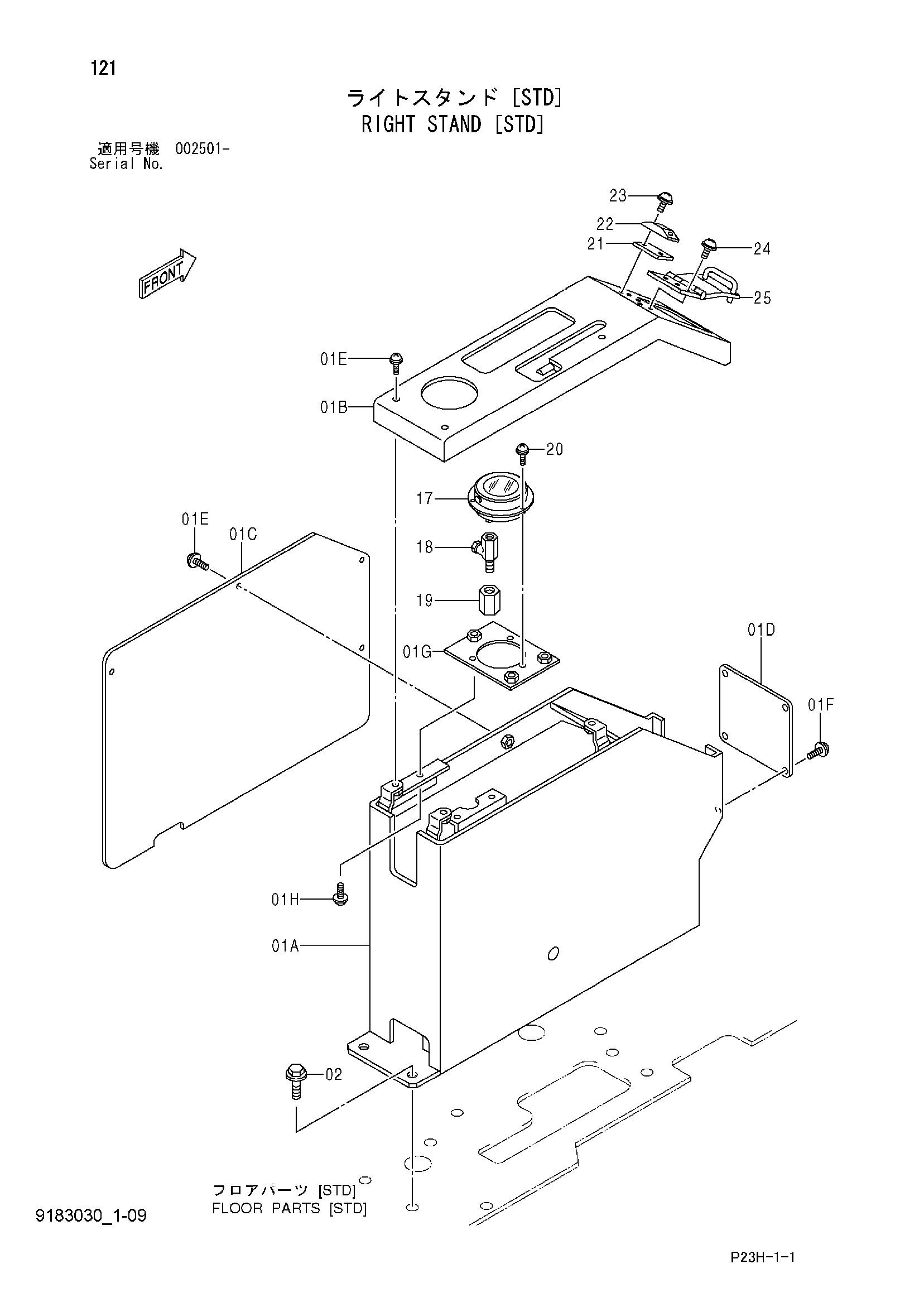

Правый стойка [STD] — HITACHI SCX550
Заводская схема «Правый стойка [STD]» для HITACHI SCX550. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Правый стойка [STD] HITACHI SCX550](/catalog-drawings/3e/3eae0b34-de80-459e-8f41-45dc8dccf032.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01A-H | 7039285 | Стойка в сборе | 1 |
| 01A | 6017288 | Стойка | 1 |
| 01B | 6019255 | Панель | 1 |
| 01C | 4386087 | Крышка | 1 |
| 01D | 4339479 | Крышка | 1 |
| 01E | J680616 | Винт с шайбой | 7 |
| 01F | J680410 | Винт с шайбой | 4 |
| 01G | 8063943 | Пластина | 1 |
| 01H | J460616 | Винт с шайбой | 3 |
| 02 | J271025 | Болт с шайбой | 5 |
| 02A | J901025 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 17 | 4444855 | Указатель оил-прес. | 1 |
| 18 | 4151610 | Амортизатор | 1 |
| 19 | 94-0685 | Переходник S | 1 |
| 20 | J450412 | Винт с шайбой | 3 |
| 21 | 4365370 | Регулировочная шайба | 1 |
| 22 | 4365386 | Защёлка | 1 |
| 23 | J680314 | Винт с шайбой | 2 |
| 24 | J680414 | Винт с шайбой | 3 |
| 25 | 8066157 | Замок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
