Рукоятка (дополнительный. подъёмный механизм)[STD] — HITACHI SCX550
Заводская схема «Рукоятка (дополнительный. подъёмный механизм)[STD]» для HITACHI SCX550. Каталожные номера деталей, позиции, применяемость и запрос цены.

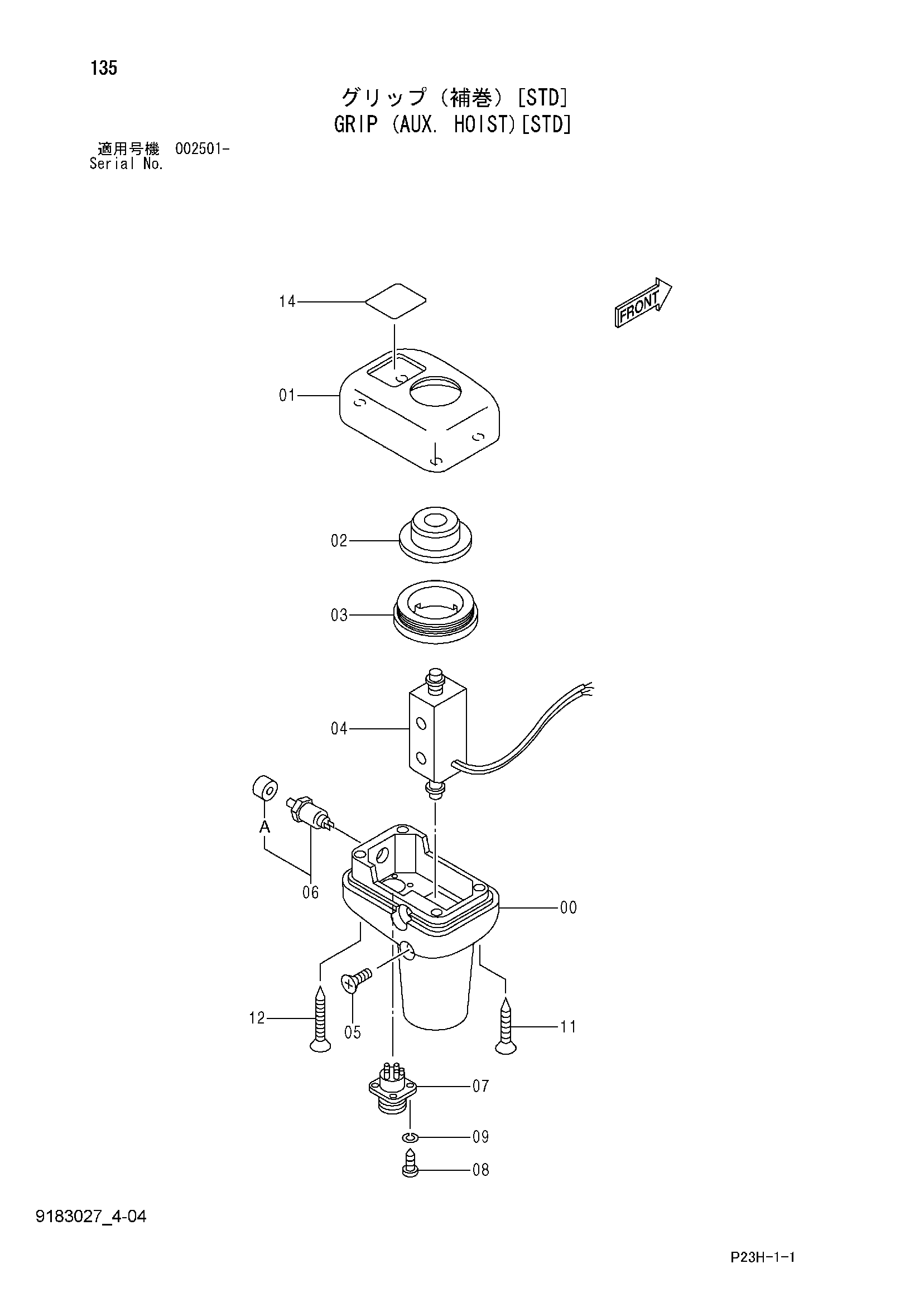

![Схема Рукоятка (дополнительный. подъёмный механизм)[STD] HITACHI SCX550](/catalog-drawings/be/bea7b86f-e6cd-445a-a783-ba9c2210a880.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 7028168 | Рукоятка (A) | 1 | |
| 00 | 2036931 | Рукоятка (левый) | 1 |
| 01 | 3068167 | Рукоятка (U) | 1 |
| 02 | 4330350 | Колпачок | 1 |
| 03 | 4330695 | Гайка | 1 |
| 04 | 4321191 | Соленоид | 1 |
| 05 | M470308 | Винт | 2 |
| 06 | 4323640 | Выключатель | 1 |
| 06A | 4387400 | Буттон | 1 |
| 07 | 4323641 | Разъём | 1 |
| 08 | 4387379 | Самонарезающий винт | 4 |
| 09 | J251002 | Пружинная шайба | 4 |
| 11 | 4387377 | Самонарезающий винт | 2 |
| 12 | 4387376 | Самонарезающий винт | 2 |
| 14 | 4334639 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
