Глушитель — HITACHI SCX550

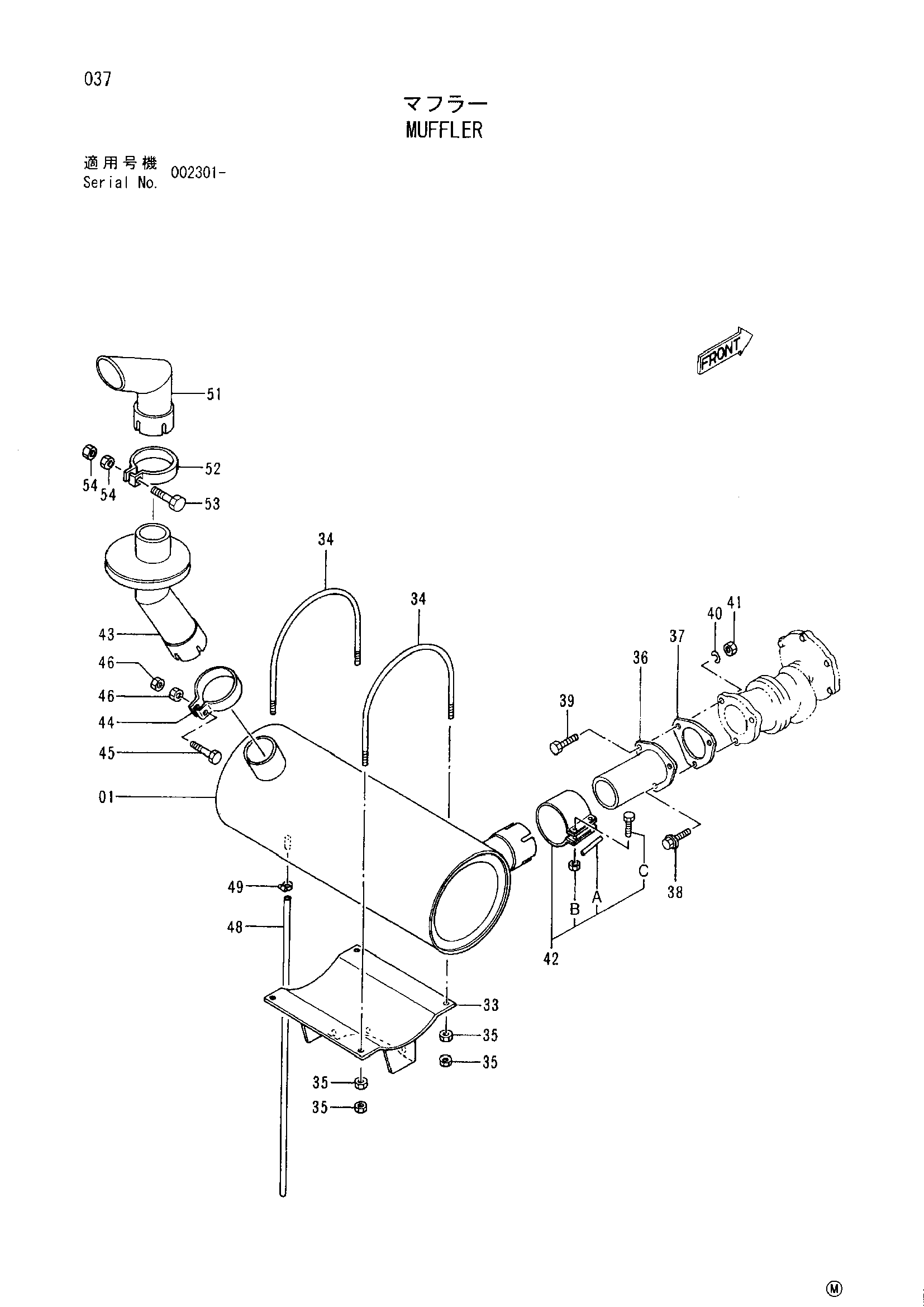

Заводская схема «Глушитель» для HITACHI SCX550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4315783 | Глушитель | 1 |
| 33 | 8056576 | Кронштейн | 1 |
| 34 | 4189055 | U-образный болт | 2 |
| 35 | J950010 | Гайка | 8 |
| 36 | 8056577 | Выпускная труба | 1 |
| 37 | 4204326 | Прокладка | 1 |
| 38 | J011225 | Болт с шайбой | 1 |
| 39 | J901240 | Болт | 2 |
| 40 | A590912 | Пружинная шайба | 2 |
| 41 | J950012 | Гайка | 2 |
| 42 | 4190587 | Хомут | 1 |
| 42A | 4162835 | Прокладка | 1 |
| 42B | 4162837 | Гайка | 2 |
| 42C | 4162836 | Болт | 2 |
| 43 | 8068860 | Трубка | 1 |
| 44 | 4315781 | Лента | 1 |
| 45 | J901045 | Болт | 1 |
| 46 | M520010 | Гайка | 2 |
| 48 | 4277931 | Трубка | 1 |
| 49 | 4508575 | Хомут шланга | 1 |
| 51 | 8075603 | Трубка | 1 |
| 52 | 4315781 | Лента | 1 |
| 53 | J901045 | Болт | 1 |
| 54 | M520010 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
