Гусёк стрелы маст — HITACHI SCX550

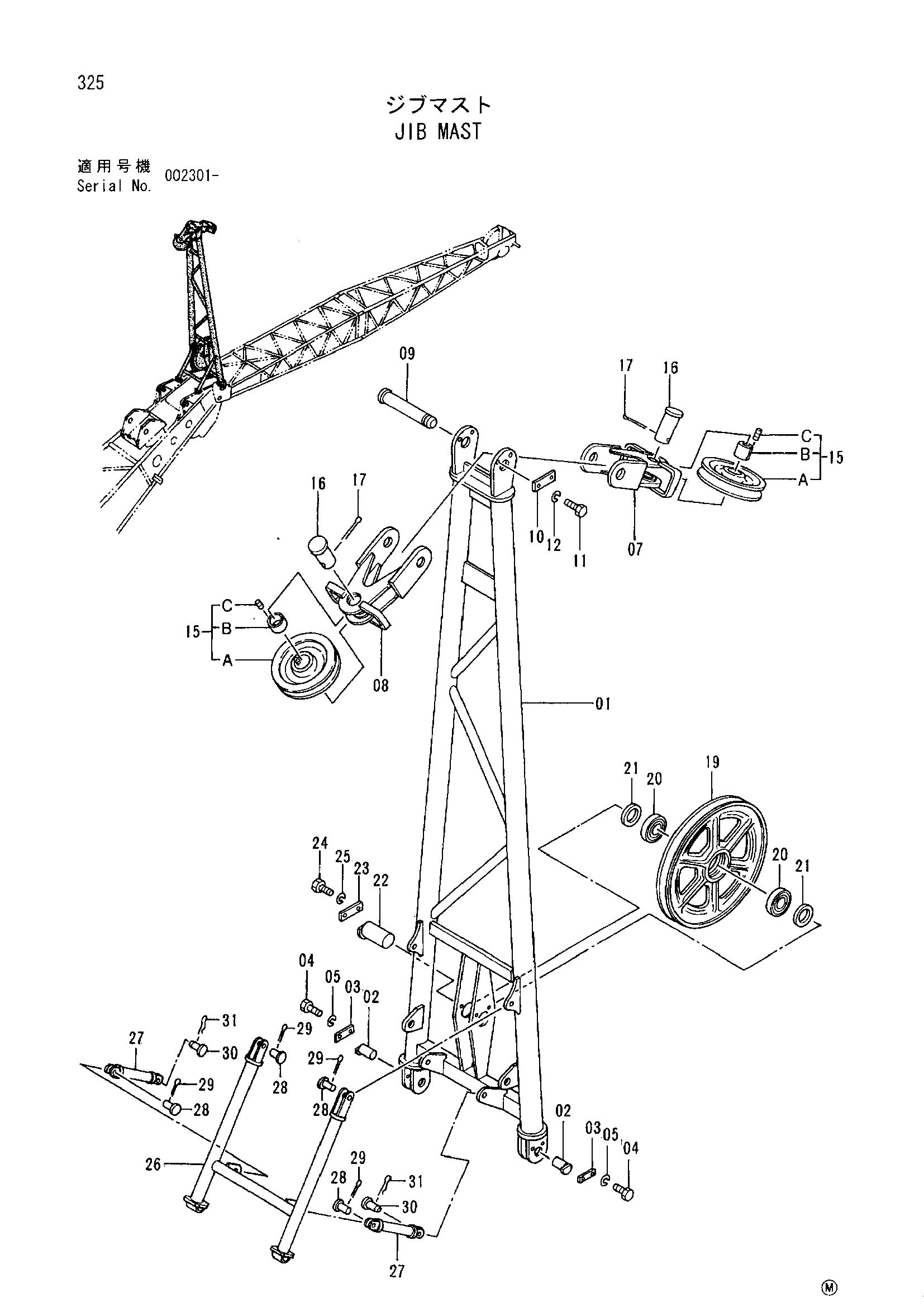

Заводская схема «Гусёк стрелы маст» для HITACHI SCX550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7027666 | Маст | 1 |
| 02 | 4335278 | Палец | 2 |
| 03 | X4245 | Стопорная пластина | 2 |
| 04 | J901020 | Болт | 4 |
| 05 | A590910 | Пружинная шайба | 4 |
| 07 | 8059050 | Подвес | 1 |
| 08 | 8059051 | Подвес | 1 |
| 09 | 4335368 | Палец | 1 |
| 10 | X4246 | Стопорная пластина | 1 |
| 11 | M111225 | Болт | 2 |
| 12 | A590912 | Пружинная шайба | 2 |
| 15 | 9025256 | Канатный блок в сборе | 2 |
| 15A | 4117769 | Канатный блок | 1 |
| 15B | X4370 | Втулка | 1 |
| 15C | M450408 | Установочный винт | 1 |
| 16 | 4335280 | Палец | 2 |
| 17 | A761090 | Шплинт | 2 |
| 19 | 3020684 | Канатный блок | 1 |
| 20 | 4014636 | Шариковый подшипник | 2 |
| 21 | 4015297 | Проставка | 2 |
| 22 | 4336000 | Палец | 1 |
| 23 | X4246 | Стопорная пластина | 1 |
| 24 | M111218 | Болт | 2 |
| 25 | A590912 | Пружинная шайба | 2 |
| 26 | 8061742 | Стопер | 1 |
| 27 | 9744001 | Стойка | 2 |
| 28 | 4345343 | Палец | 4 |
| 29 | A768045 | Шплинт | 4 |
| 30 | 4347121 | Палец | 2 |
| 31 | 487041 | Стопорный палец | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
