Поворот рычаг (1) — HITACHI SCX550

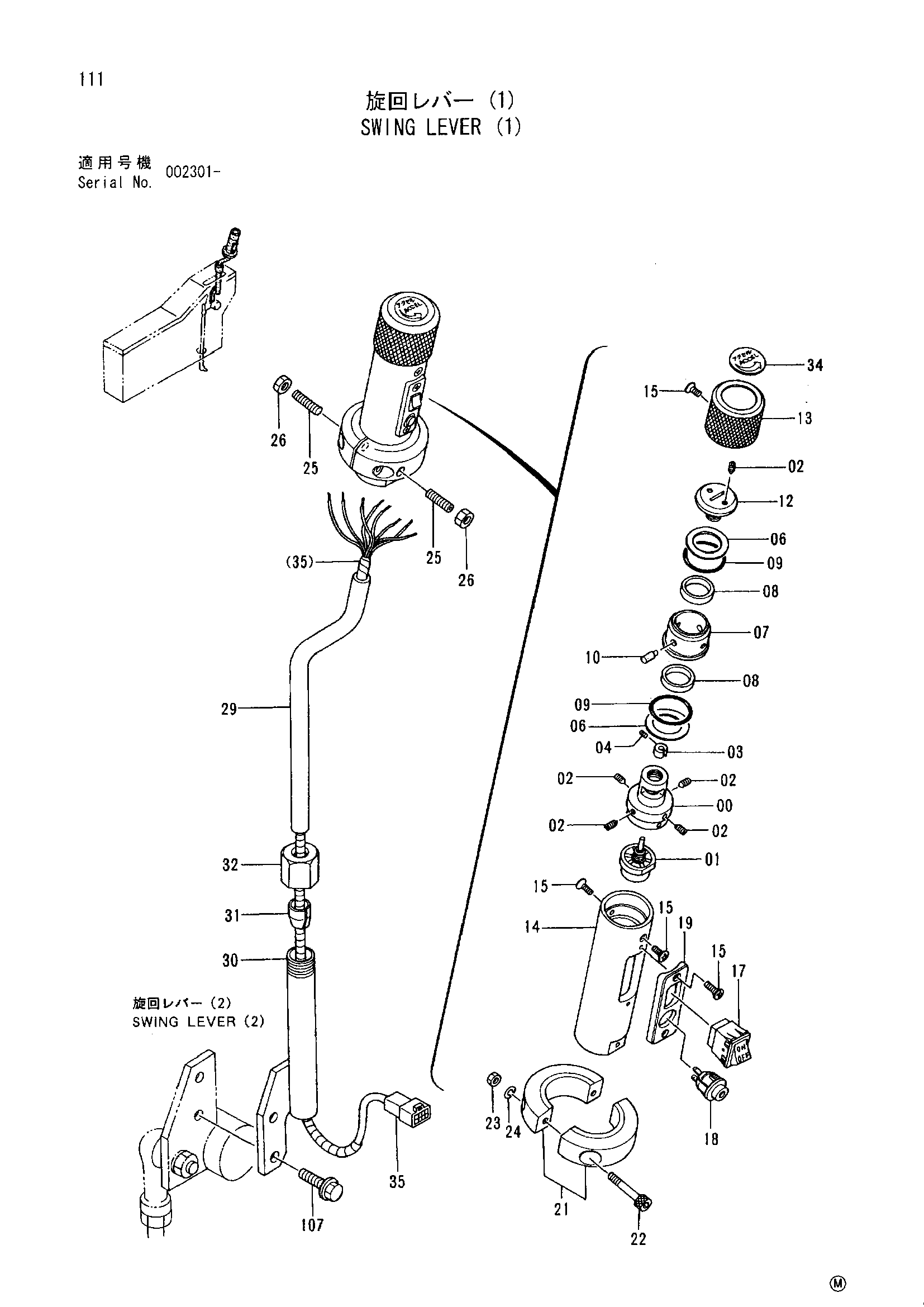

Заводская схема «Поворот рычаг (1)» для HITACHI SCX550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00-35 | 9146442 | Поворот рычаг (1) в сборе | 1 |
| 02 | M020304 | Установочный винт | 6 |
| 06 | 4317566 | Подшипник. плане | 2 |
| 09 | 4314097 | Уплотнительное кольцо | 2 |
| 12 | 4317266 | Колпачок | 1 |
| 13 | 4341549 | Рукоятка | 1 |
| 15 | 4317607 | Винт | 6 |
| 17 | 4341546 | Выключатель | 1 |
| 21 | 3070611 | Опора | 1 |
| 22 | M340536 | Болт с внутренним шестигранником | 2 |
| 23 | M500504 | Гайка | 2 |
| 24 | A590905 | Пружинная шайба | 2 |
| 25 | 4192007 | Установочный винт | 2 |
| 26 | M500504 | Гайка | 2 |
| 34 | 4341547 | Информационная табличка | 1 |
| 35 | 3070769 | Жгут проводов | 1 |
| 107 | J010816 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
