Експансион и контрактион рычаг (2) — HITACHI SCX550

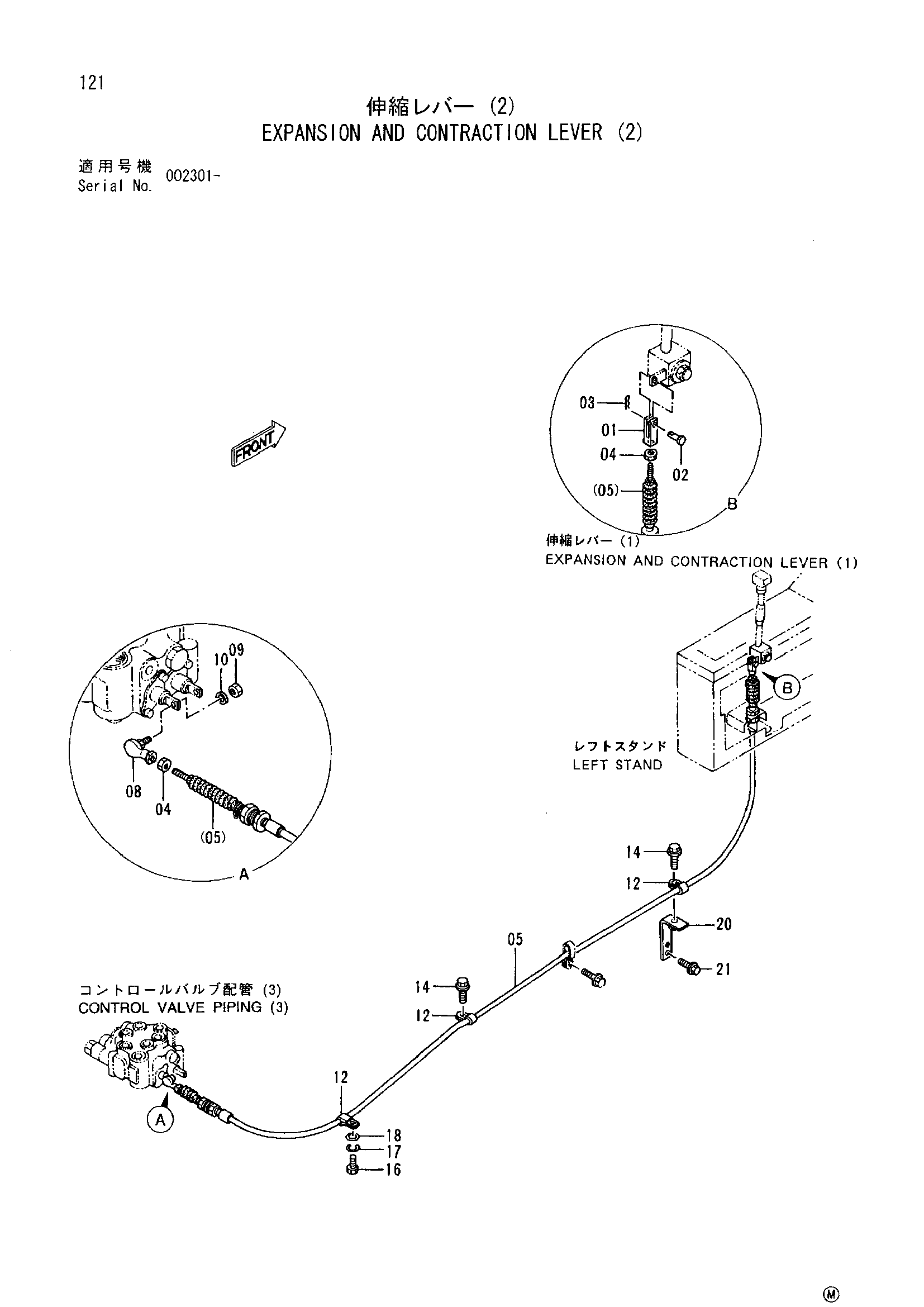

Заводская схема «Експансион и контрактион рычаг (2)» для HITACHI SCX550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | M980634 | Концевой вилка | 1 |
| 02 | 4335290 | Палец | 1 |
| 03 | 4022696 | Стопорный палец | 1 |
| 04 | M500605 | Гайка | 2 |
| 05 | 4225432 | Трос управления | 1 |
| 08 | 4317626 | Шарнир | 1 |
| 09 | M500807 | Гайка | 1 |
| 10 | A590908 | Пружинная шайба | 1 |
| 12 | 4190261 | Зажим | 3 |
| 14 | J021025 | Болт с шайбой | 2 |
| 16 | J901020 | Болт | 1 |
| 17 | A590910 | Пружинная шайба | 1 |
| 18 | A590110 | Плоская шайба | 1 |
| 20 | 9742527 | Стойка | 1 |
| 21 | J011030 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
