Стрела вставка 9M (B) — HITACHI SCX550

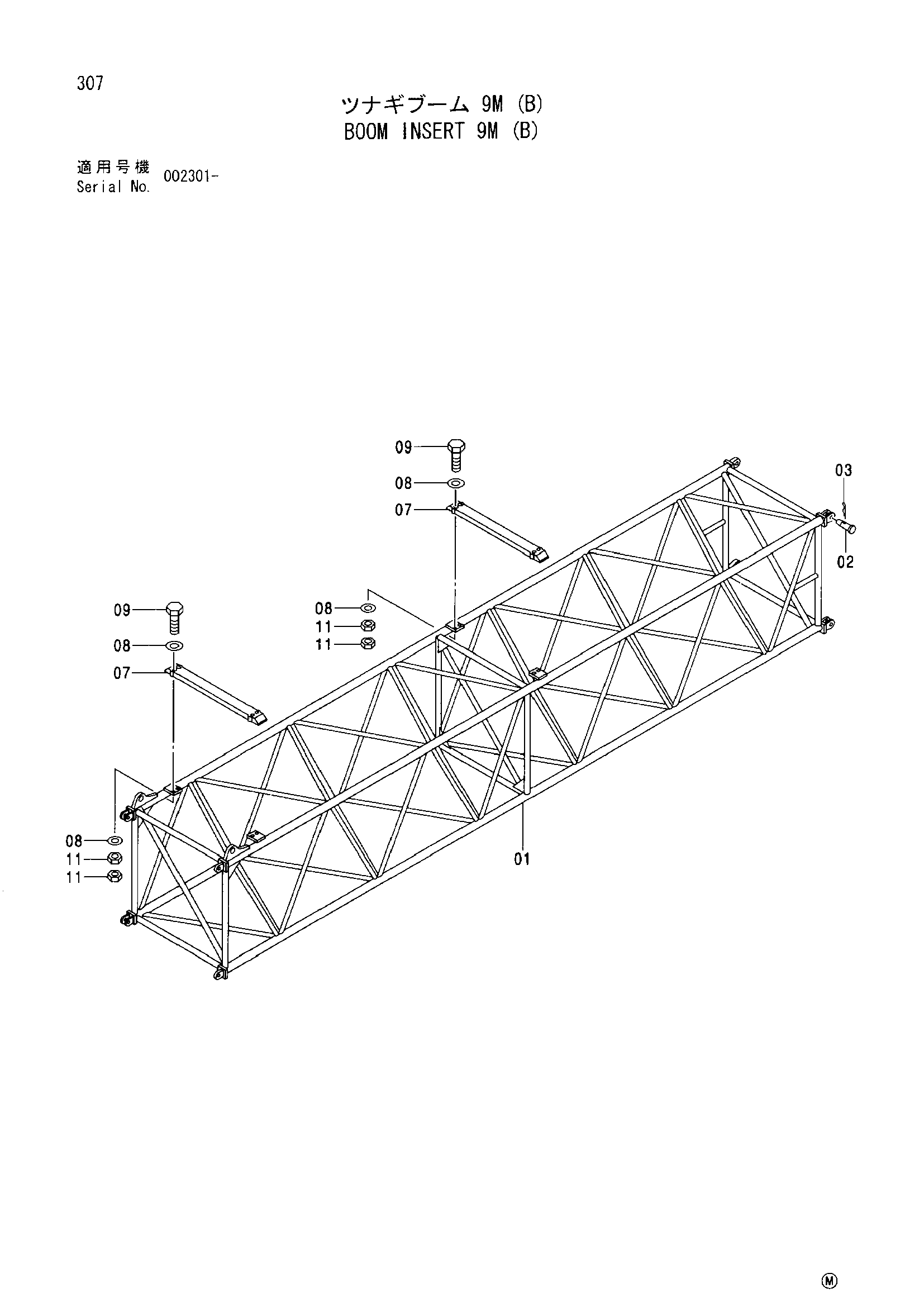

Заводская схема «Стрела вставка 9M (B)» для HITACHI SCX550. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9134807	Стрела вставка в сборе	1
01	6016907	Стрела вставка (9MB)	1
02	4020735	Палец	4
03	3002554	Стопорный палец	4
07	8070647	Буффер	2
08	J222012	Шайба	16
09	J901290	Болт	8
11	J950012	Гайка	16

Для точного подбора сообщите каталожный номер, модель HITACHI SCX550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
